Flange Bolt Chart

Найдите данные о фланцах, трубах и болтах за считанные секунды с помощью таблицы фланцевых болтов.

Все данные доступны в автономном режиме, поиск осуществляется мгновенно.

Вот лишь пример имеющихся данных.

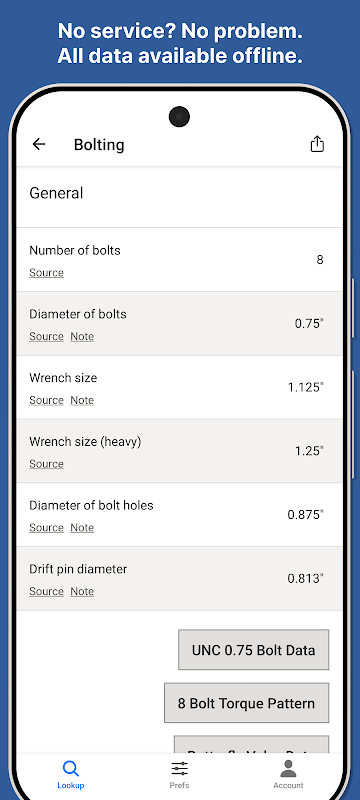

Данные по болтовым соединениям фланцев:

1. Количество болтов

2. Диаметр болтов

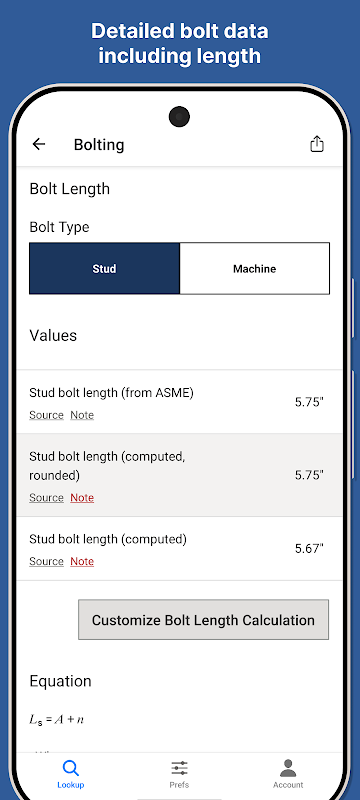

3. Длина болтов

4. Размер ключа

5. Схема крутящего момента

6. Целевой крутящий момент

Данные о размерах фланца:

1. Внешний диаметр фланца

2. Толщина фланца

3. Диаметр окружности болта

4. Вес фланца

Данные трубы:

1. Внешний диаметр

2. Толщина стенки

3. Расписание

4. Вес

5. Вес с жидкостью

Данные прокладки:

1. Внутренний диаметр прокладки

2. Наружный диаметр прокладки

3. Размеры спиральной навивки

4. Размеры кольца типа R

И многие другие поля.

Все значения рассчитаны или взяты непосредственно из официальных стандартов, таких как ASME B16.5 «Трубные фланцы и фланцевые фитинги: стандарт от NPS 1/2 до NPS 24, метрические/дюймовые».

Поиск данных о фланцах, трубах и болтах с помощью таблицы фланцевых болтов происходит гораздо быстрее и менее подвержен ошибкам, чем поиск по диаграммам и таблицам PDF. Единственная цель этого инструмента — максимально упростить для монтажников трубопроводов, паровых монтажников и других специалистов, работающих с трубопроводами, поиск информации о трубопроводах, такой как размер фланцевых болтов и схема затяжки.

Есть ли в таблице фланцевых болтов какая-либо функция, которой вы не видите? Запросите его через приложение, и мы сделаем все возможное, чтобы добавить его в график разработки.

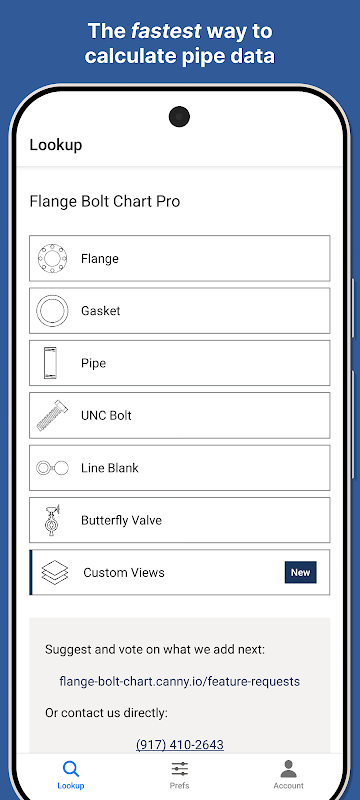

Особенности приложения:

1. Полная автономность: для использования не требуется подключение к Интернету. Все данные хранятся локально на вашем телефоне. (Приложению требуется минимум места для хранения)

2. Мгновенный поиск данных. Просто введите необходимые входные данные (например, номинальный размер трубы и класс фланца), и приложение мгновенно заполнит правильные значения для выходных данных фланца, трубы или болта, которые вы ищете.

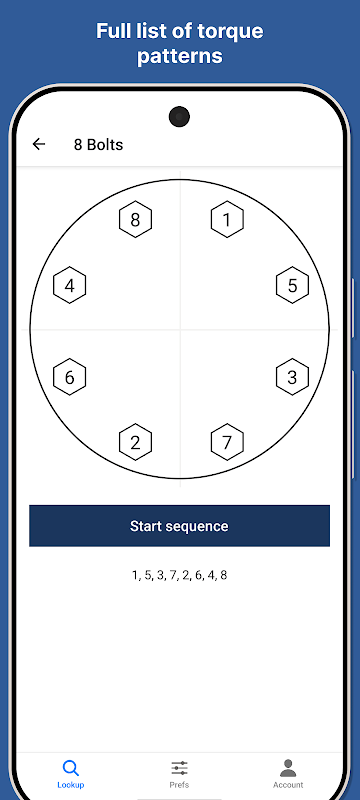

3. Изображения последовательности затяжки фланцев: включает полный список последовательности затяжки в графической форме с пронумерованными шпильками.

Информация в этом приложении охватывает, помимо прочего:

(1) фланцы с обозначением номинального класса 150, 300, 400, 600, 900 и 1500 для размеров от NPS 1/2 до NPS 60 и фланцы с обозначением номинального класса 2500 для размеров от NPS 1/2 до NPS 12, с требованиями, указанными в Единицы измерения, принятые в США, с диаметром болтов и отверстий под болты фланцев, выраженными в дюймах;

(2) фланцевые фитинги с обозначением номинального класса 150 и 300 для размеров от NPS 1/2 до NPS 60, требования указаны в обычных единицах измерения США, а диаметр болтов и отверстий под болты во фланце выражен в дюймах;

(3) фланцевые фитинги с обозначением номинального класса 400, 600, 900 и 1500 для размеров от NPS 1/2 до NPS 60 и фланцевые фитинги с обозначением номинального класса 2500 для размеров от NPS 1/2 до NPS 12 в единицах измерения, принятых в США.

Охватывает последовательности от 4 до 60 болтов.
