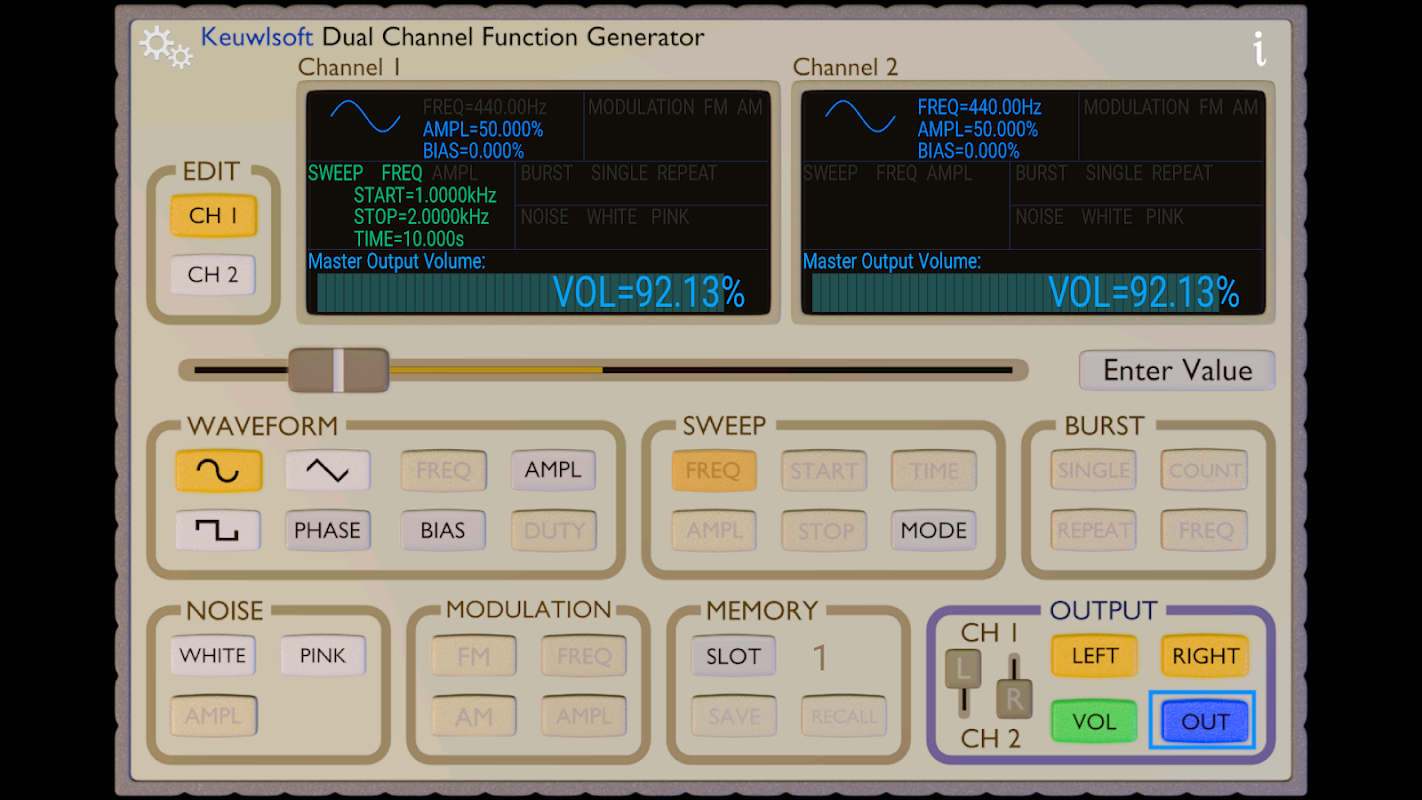

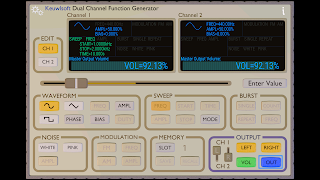

Function Generator

وظيفة القناة المزدوجة / الموجي / مولد الإشارة لإخراج صوت السماعة / سماعة الرأس.

الإخراج 16 بت لكل من القنوات اليسرى واليمنى وعند 44.1 كيلو هرتز. سيعتمد الإخراج على أجهزة جهازك. قد تقوم بعض أجهزة الجهاز بتصفية تحيز التيار المستمر وإشارات التردد المنخفض. عند الترددات العالية ، سيتم تشويه أشكال الموجة بسبب العدد المحدود للعينات لكل شكل موجة (على سبيل المثال عند 4.41 كيلو هرتز ، سيتم تقريب شكل موجة جيبية بمقدار 10 نقاط فقط). لذلك ، هذا مخصص للاستخدام التربوي / المرح ، بالنسبة للتطبيقات الهامة ، استخدم مولد وظيفة معايرة حقيقي.

يمكن تعيين قنوات الصوت اليسرى واليمنى إما للقناة 1 أو القناة 2.

أشكال موجة جيبية ومربعة ومثلثة.

نطاق التردد من 1 ميجا هرتز إلى 22 كيلو هرتز.

السعة كنسبة مئوية 0-100٪.

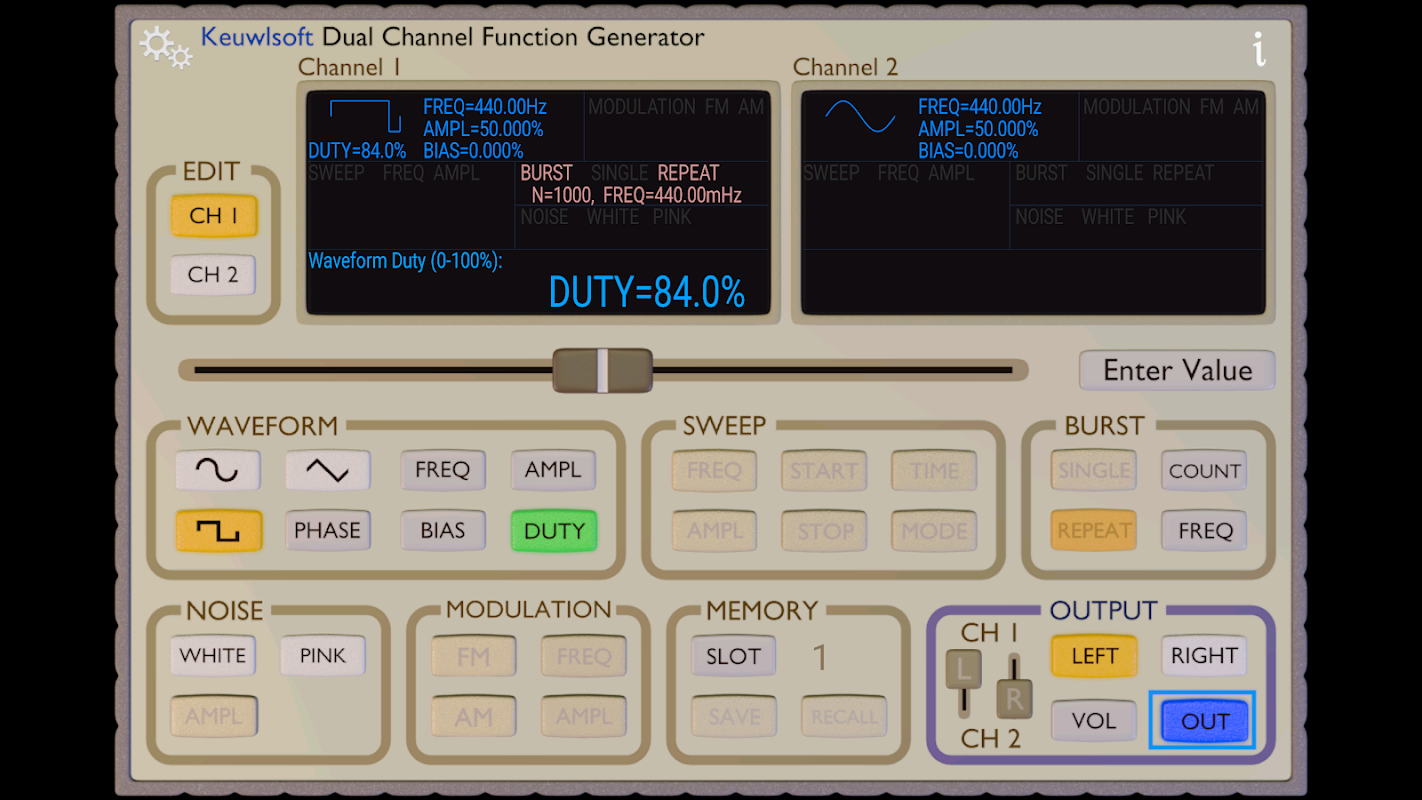

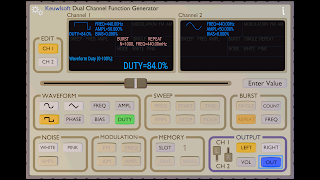

اضبط واجب الأشكال الموجية المربعة أو الأشكال الموجية المثلثة المنحرفة للحصول على أشكال موجة المنشار.

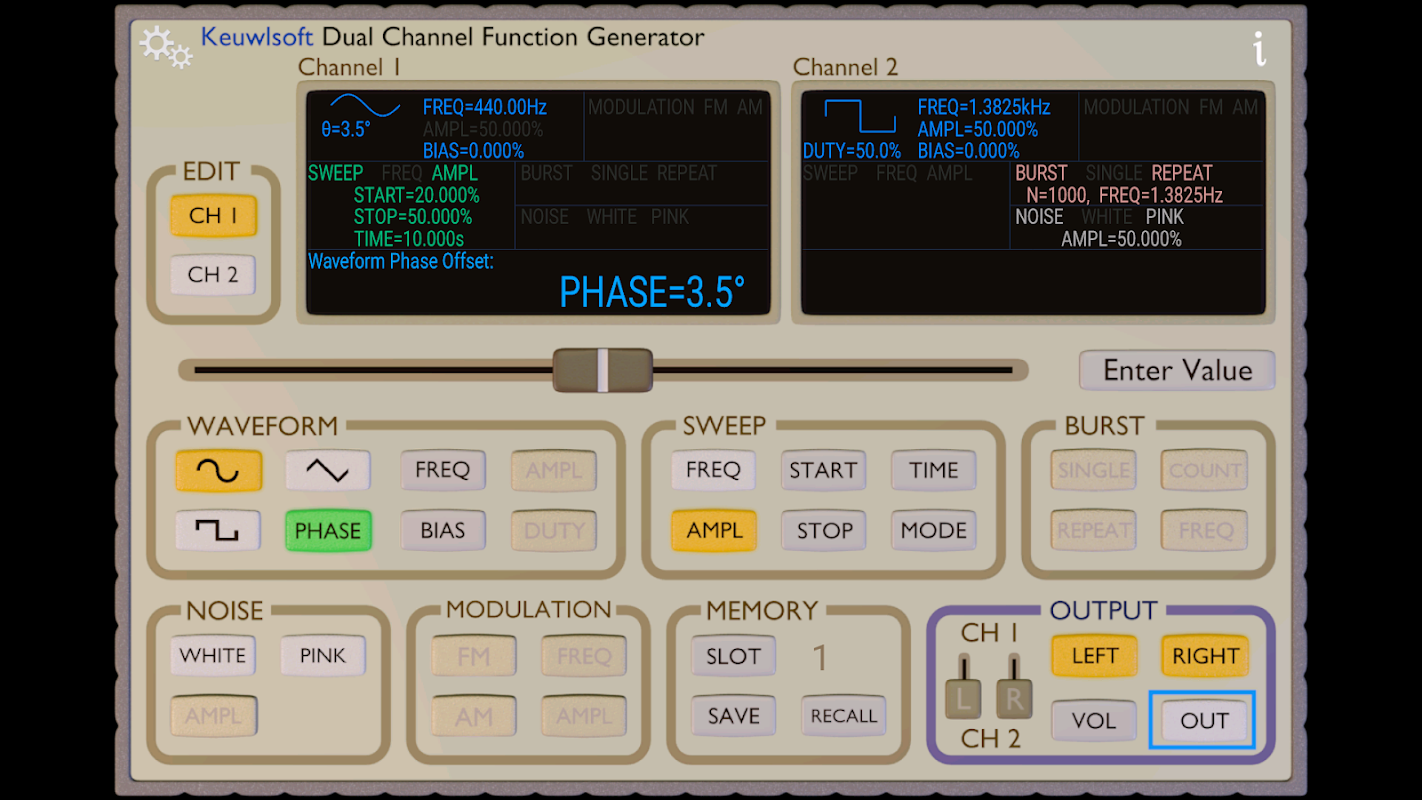

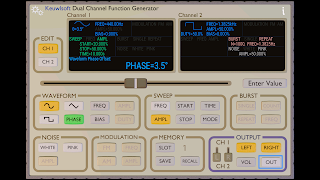

إزاحة مرحلة أشكال الموجة.

تردد الاجتياح أو السعة (أوضاع فردية ، وتكرار ، وترتد).

تعديل السعة (AM).

تعديل التردد (FM).

وضع الاندفاع لعدد محدد من أشكال الموجة (1-10000).

الضوضاء البيضاء ومولد الضوضاء الوردي. تسقط الضوضاء الوردية (1 / f) عند ~ 3dB لكل جواب بين 43 هرتز و 44 كيلو هرتز.

فتحات الذاكرة لحفظ واستدعاء تكوين القناة.

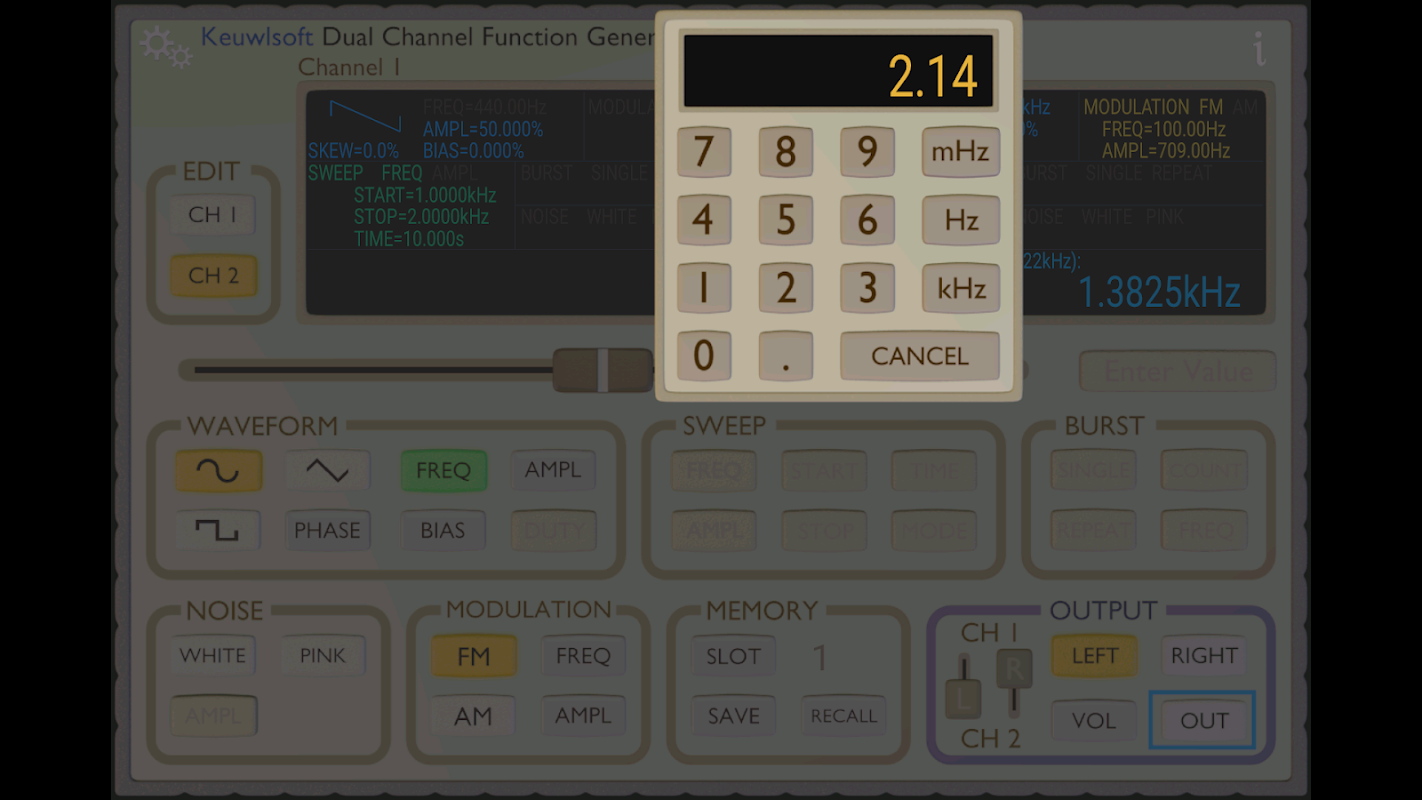

حدد القيم باستخدام شريط التمرير الربيعي أو لوحة الأرقام.

مزيد من الشرح التفصيلي متاح على الموقع
