WireSizer - DC Wire Calculator

Trova la sezione del cavo giusta in pochi secondi. Fai girare le rotelle, leggi il valore. Non sono necessarie tastiera o connessione internet. Senza pubblicità. Conforme alla norma ABYC E-11 fino a 60 VDC.

WireSizer è il calcolatore affidabile per la sezione dei cavi CC e la caduta di tensione, che ti permette di scegliere sempre la sezione corretta.

WireSizer è ideale per:

• Imbarcazioni e impianti elettrici marini

• Camper, camion e automobili

• Radio e dispositivi elettronici

• Impianti solari e sistemi CC a batteria

• Qualsiasi sistema CC a bassa tensione fino a 60 VDC

Adatto sia ai professionisti che agli appassionati del fai da te.

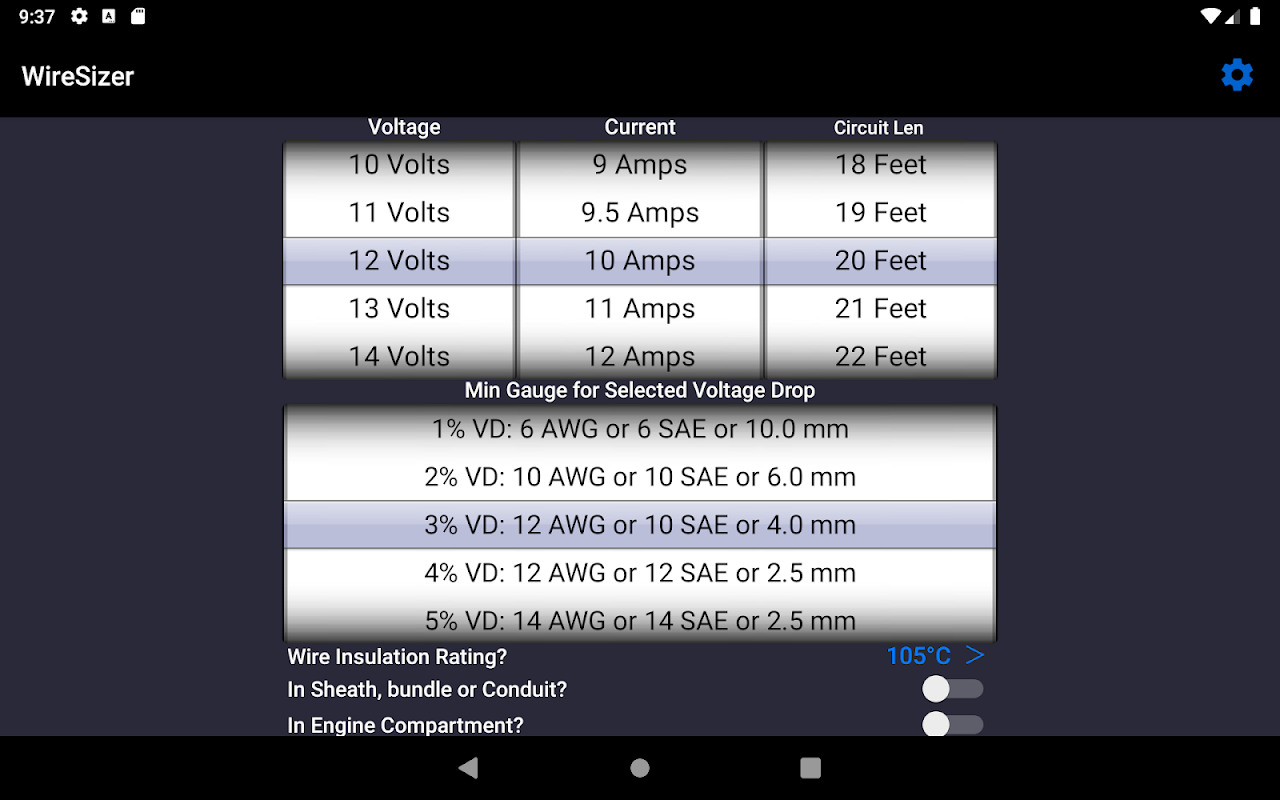

WireSizer calcola automaticamente la sezione minima del cavo necessaria per il tuo circuito (ipotizzando un cavo in rame), tenendo conto della caduta di tensione dovuta alle condizioni di installazione e temperatura. I risultati vengono verificati rispetto ai limiti di capacità di trasporto di corrente (amperaggio) per evitare l'utilizzo di cavi sottodimensionati e pericolosi.

Valori supportati:

• Tensione fino a 60 V CC

• Corrente fino a 500 A

• Lunghezza totale del circuito fino a 600 piedi o 200 metri

• Caduta di tensione dall'1 al 20%

• Cavo AWG da 18 a 4/0 AWG, più 250 e 300 kcmil

• Cavo SAE da 18 a 4/0 AWG

• Cavo metrico da 75 mm² a 150 mm²

WireSizer consente di affinare i calcoli in base alle reali condizioni di installazione:

• Vano motore o altri ambienti ad alta temperatura

• Cavo con guaina, in fascio o in condotto

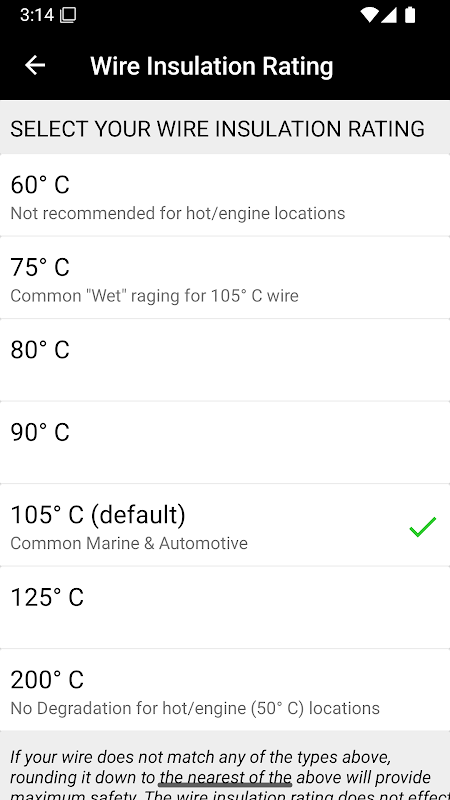

• Temperature di isolamento del cavo da 60 °C a 200 °C

WireSizer calcola le sezioni dei cavi CC in conformità con la norma ABYC E-11 (luglio 2025). Per la maggior parte dei circuiti, i risultati sono conformi anche alla norma ISO 13297:2020.

I risultati sono un ausilio alla progettazione; la selezione finale dei cavi e la conformità all'installazione rimangono responsabilità dell'installatore.

La formattazione di numeri e decimali seguirà le impostazioni regionali e linguistiche del dispositivo.

WireSizer funziona senza connessione a Internet e non contiene pubblicità.

Progettato esclusivamente per circuiti in corrente continua (CC), non adatto all'uso con circuiti in corrente alternata (CA).

I risultati sono un ausilio alla progettazione. La selezione finale dei cavi e la conformità all'installazione rimangono responsabilità dell'installatore.

WireSizer ti costerà meno degli scarti di filo che probabilmente butti via a fine giornata.
