WireSizer - DC Wire Calculator

Получите правильный размер провода за считанные секунды. Покрутите колесики, считайте показания. Не требуется клавиатура или интернет. Без рекламы. Соответствует стандарту ABYC E-11 до 60 В постоянного тока.

WireSizer — это надежный калькулятор сечения проводов постоянного тока и падения напряжения, позволяющий каждый раз выбирать правильный размер провода.

WireSizer идеально подходит для:

• Лодки и морские электрические системы

• Автодома, грузовики и автомобили

• Радиоприемники и электроника

• Солнечные батареи и аккумуляторные системы постоянного тока

• Любые низковольтные системы постоянного тока до 60 В постоянного тока

Подходит как для профессионалов, так и для домашних пользователей.

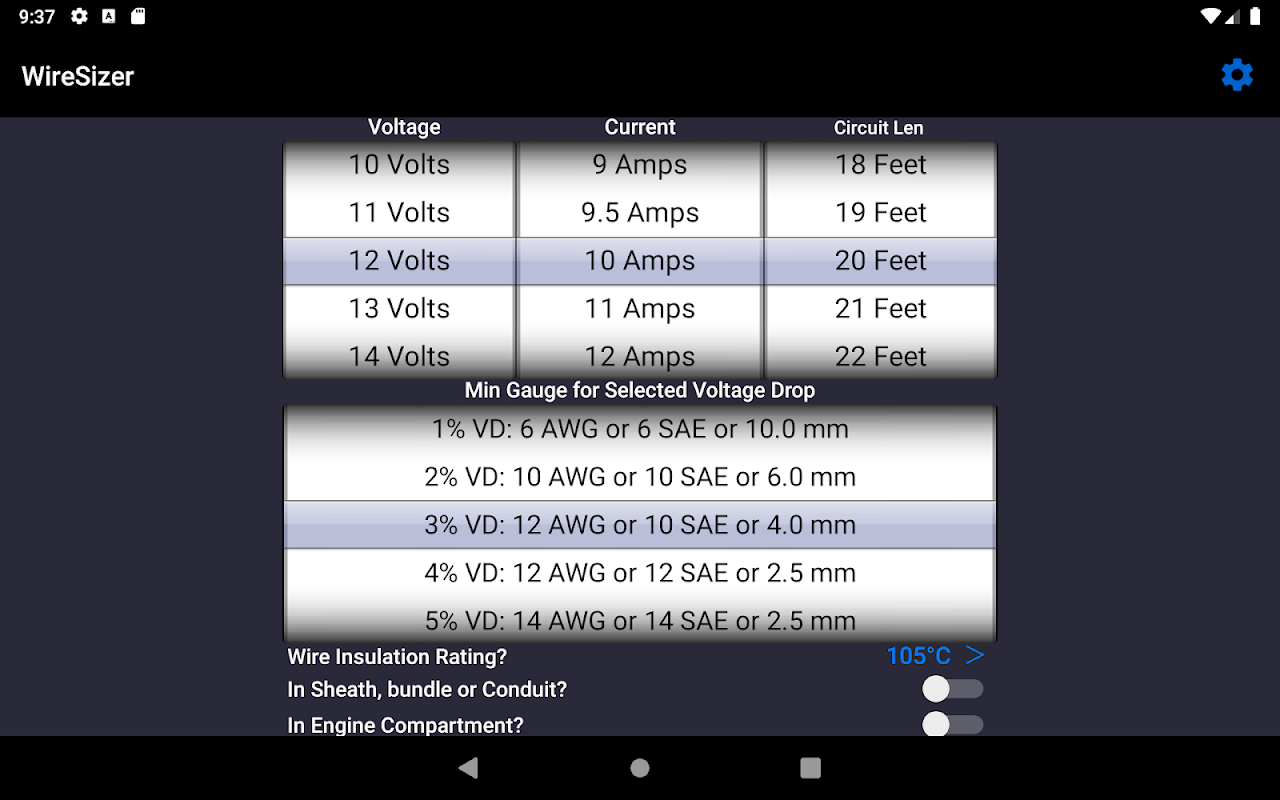

WireSizer автоматически рассчитывает минимальное сечение провода, необходимое для вашей цепи (предполагая медный провод), с учетом падения напряжения при монтаже и температурных условиях. Результаты проверяются на соответствие пределам пропускной способности по току (амперной нагрузке), чтобы предотвратить использование небезопасного провода меньшего сечения.

Поддерживаемые значения:

• Напряжение до 60 В постоянного тока

• Ток до 500 ампер

• Общая длина цепи до 600 футов или 200 метров

• Падение напряжения от 1 до 20 процентов

• Провод AWG от 18 до 4/0, а также 250 и 300 ксм

• Провод SAE от 18 до 4/0,

• Метрический провод от 75 мм² до 150 мм²

WireSizer позволяет точно настроить расчеты на основе реальных условий установки:

• Моторный отсек или другие высокотемпературные среды

• Провод в оболочке, пучковый или проложенный в трубе

• Номинальные температуры изоляции проводов от 60°C до 200°C

WireSizer рассчитывает сечения проводов постоянного тока в соответствии с ABYC E-11 (июль 2025 г.). Для большинства цепей результаты также соответствуют ISO 13297:2020.

Результаты являются вспомогательным инструментом для проектирования; окончательный выбор проводов и соответствие требованиям монтажа остаются ответственностью установщика.

Форматирование чисел и десятичных знаков будет соответствовать региональным и языковым настройкам вашего устройства.

WireSizer работает без подключения к интернету и не содержит рекламы.

Разработан исключительно для цепей постоянного тока — не предназначен для использования с цепями переменного тока.

Результаты являются вспомогательным инструментом для проектирования. Окончательный выбор проводов и соответствие требованиям монтажа остаются ответственностью установщика.

WireSizer обойдется вам дешевле, чем обрезки проводов, которые вы, вероятно, выбрасываете в конце дня.
