ChipTip Strobe - strobe tachom

당신과 함께 다양한 기계 부품의 회전 속도를 측정 할 수 있습니다!

스트로브 광원은 다양한 기계 부품 (예 : 샤프트, 풀리, 스핀들 등)의 회전 속도를 측정하는 데 사용할 수 있습니다. 스트로브 광의 주파수가 측정 된 부분의 회전 주파수와 같을 때 사람의 눈 (실제로는 뇌)이 회전하는 부분의 이미지를 정지 상태 (회전하지 않음)로 인식합니다.이 현상을 "감지 된 멈춤"이라고합니다. 감지 된 정지는 실제 회전 속도의 배수 인 임의의 스트로브 주파수에서 발생합니다. 예를 들어 600 RPM의 도르래는 10 Hz (600 RPM) 스트로브 라이트, 20 Hz (1200 RPM), 30 Hz (1800 RPM) 등에서 비 회전으로 나타납니다. 따라서 스트로브 주파수를 조심스럽게 높여 지각이 멈추는 가장 낮은 Hz를 찾아야합니다.

시스템 요구 사항:

1. Android 6.0 이상 (이전 버전에서는 응용 프로그램이 작동하지 않음)

2. 카메라와 통합 손전등과 전화.

최대 스트로브 주파수는 휴대 전화에 따라 다릅니다. 내 테스트 폰에서 좋은 주파수 안정성 (± 2 %) 및 큰 오류가있는 60Hz에서 40Hz를 얻을 수있었습니다. 휴대 전화에서 더 나쁠 수도 있습니다. 더 새롭고 강력한 휴대 전화는 스트로브 주파수와 안정성이 더 좋습니다.

용법:

1. 해당 버튼을 눌러 스트로브를 켜십시오.

2. RPM을 측정하고자하는 회전 부분을 향해 깜박이는 점을 가리 킵니다.

3. 슬라이더를 왼쪽에서 오른쪽으로 천천히 움직여 관측 된 부분의인지 된 회전 정지를 관찰합니다.

4. 증분 및 감소 버튼을 사용하여 스트로브 주파수를 정밀하게 조정하여 회전의 ​​양호한인지 된 정지를 얻습니다. 관측 된 부분은 몇 개의 주기적 요소를 가져야합니다. 척에 3 개의 턱 또는 플랜지에 여러 개의 볼트가 있습니다. 이러한주기 요소는 관측 된 회전 정지 효과를 생성합니다.

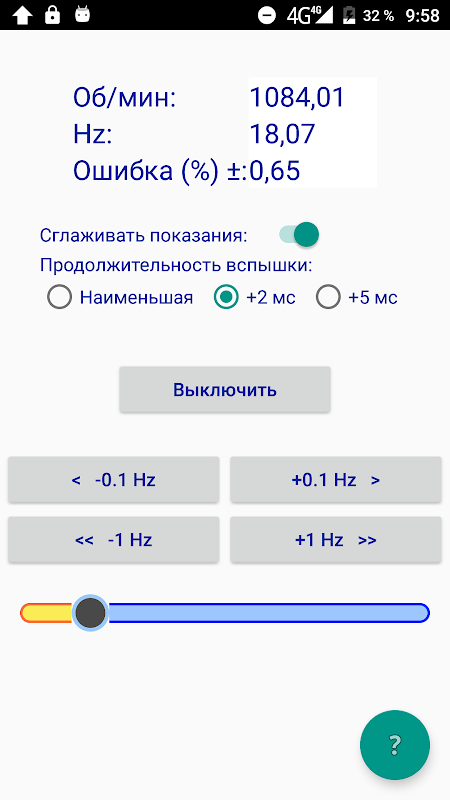

    "RPM"- 현재 스트로브 주파수에 해당하는 RPM 값을 보여줍니다.

    "Hz"- 현재 스트로브 주파수를 보여줍니다. 이것은 실제로 코드 실행 지연을 모두 포함하는 스트로브 광의 주파수 (한 플래시의 시작에서 다음 플래시의 시작까지 측정 됨)입니다.

    "Error (%)"- 스트로브 주파수의 가능한 오류 측정 값입니다. 실제 빈도는 68 % 확률 (즉, 오류는 Hz의 표준 편차 1 개) 인 (Hz 빼기 오류) 및 (Hz + 오류) 사이의 어딘가에 있습니다. 이것은 안드로이드가 실시간 운영체제가 아니기 때문에 각 스트로브주기가 무작위로 지속되기 때문에 통계적 방법입니다.

    "부드러운 판독 값"- Hz 및 RPM의 평균화를 켜고 끕니다. 켜져 있으면 더 적은 지터로 더 안정적인 값을 볼 수 있습니다.

    "플래시 지속 시간"- 각 스트로브 사이클에서 플래시가 켜지는 시간을 제어 할 수 있습니다. 가장 빠른 설정을 사용하는 것이 좋습니다. 이것은 인식 된 멈춤의 "집중된"이미지를 더 많이 줄 것입니다. 일부 휴대폰에서는 "가장 빠른"설정이 작동하지 않습니다. 매주기마다 플래시가 켜지지 않거나 밝기가 충분하지 않습니다. 이 경우 "+2 ms"또는 "+5 ms"설정을 사용하십시오.

이 애플리케이션에 대해 토론하고 새로운 기능을 제안하고 버그를 신고 할 수 있습니다 (https://hot-chip.com/forum/index.php).
