ChipTip Strobe - strobe tachom

Telefon ile çeşitli mekanik parçaların dönüş hızını ölçmenizi sağlar!

Strobe ışık kaynağı çeşitli makine parçalarının (miller, makaralar, iğler vb.) Dönüş hızını ölçmek için kullanılabilir. Strobe ışığının frekansı ölçülen parçanın dönme frekansına eşit olduğunda (aslında beyin) dönen parçanın görüntüsünü sabit olarak algılar (dönmez) - bu durumu "algılanan durak" olarak adlandırır. Algılanan durmanın, gerçek dönme hızının katları olan herhangi bir strobe frekansında meydana geldiğini unutmayın. Örneğin, 600 RPM değerine sahip kasnak 10Hz (600 RPM) strobe ışık, 20Hz (1200 RPM), 30Hz (1800 RPM) ve benzeri şekilde dönmeyen şekilde görünecektir. Bu nedenle algılanan duruşu veren en düşük Hz'i bulmak için strok frekansını dikkatlice artırmalısınız.

Sistem gereksinimleri:

1. Android 6.0 veya üstü (uygulama önceki sürümlerde çalışmayacaktır).

2. kamera ve entegre el feneri ile telefon.

Maksimum strobe frekansı telefonunuza bağlıdır. Test telefonumda 40 Hz'i iyi frekans kararlılığı (+% -2) ve 60Hz daha büyük hatalarla elde edebildim. Telefonunuzda daha kötü veya daha iyi olabilir. Daha yeni ve daha güçlü olan telefon - daha iyi strobe frekansı ve kararlılığı olacaktır.

Kullanımı:

1. İlgili düğmeye basarak flaşı AÇIN.

2. Ölçmek istediğiniz RPM'yi dönen parçaya doğru yanıp sönen ışık.

3. Sürgüyü yavaşça soldan sağa hareket ettirin ve gözlenen parçanın algılanan dönüş duruşunu izleyin.

4. Ardından, arttırma ve eksiltme düğmelerinin kullanılması, rotasyonun iyi algılanan durmasını elde etmek için strobe frekansını hassas bir şekilde ayarlayın. Gözlenen bölümün birkaç periyodik unsuru olmalıdır, örn. Bir mandren içinde 3 çengel veya bir flanş üzerinde birkaç cıvata. Bu periyodik elemanlar gözlenen rotasyon durdurma etkisini üretecektir.

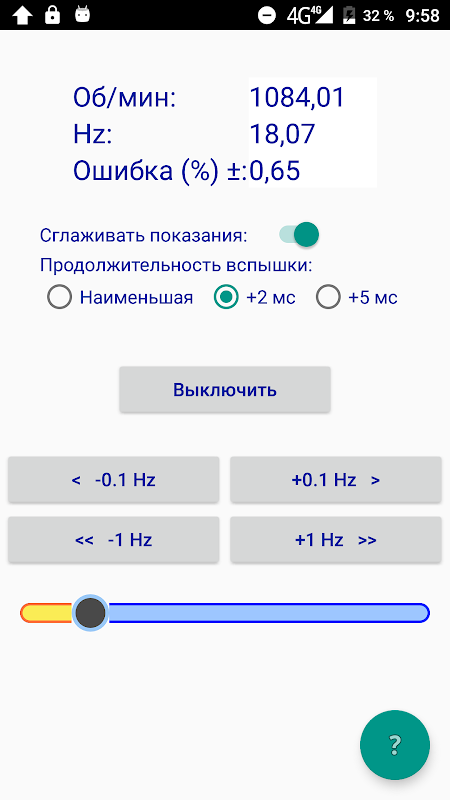

    "RPM" - geçerli flaş frekansına karşılık gelen RPM değerini gösterir.

    "Hz" - geçerli flaş frekansını gösterir. Bu aslında, tüm kod yürütme gecikmelerini içeren flaş flaşının frekansı (bir flaşın başlangıcından bir sonraki flaşın başlangıcına kadar ölçülür) ölçülür.

    "Hata (%)" - bu, strobe frekansının olası hatalarının ölçüsüdür. Gerçek frekans, (Hz eksi Hata) ile% 68 olasılıkla (örn. Hata Hz'in standart sapmasıdır) arasında bir yerde (Hz artı Hata) bulunur. Bu istatistiksel ölçüdür çünkü her bir flaş çevriminin Android'in gerçek zamanlı işletim sistemi olmaması nedeniyle rasgele süresi vardır.

    "Pürüzsüz okumalar" - Hz ve RPM ortalamalarını açar ve kapatır. Açıkken, daha az titreşimli daha kararlı değerler görmeyi sağlar.

    "Flaş süresi" - her bir flaş döngüsünde flaşın açık olduğu zamanı kontrol etmenizi sağlar. En hızlı ayarları kullanmanız önerilir. Bu algılanan durmanın daha "odaklanmış" görüntüsünü verecektir. Bazı telefonlarda "En Hızlı" ayarı çalışmaz - flaş her döngüde açılmaz veya yeterince parlaklık vermez. Bu durumda lütfen "+2 ms" veya "+5 ms" ayarlarını kullanın.

Bu uygulamayı tartışabilir, yeni özellikler önerebilir ve hataları buradan bildirebilirsiniz: https://hot-chip.com/forum/index.php
