다이어그램 전기 상자

"전기 상자는 종종 집의 벽에 집어 넣거나 유틸리티 지역에 숨겨져있는 전기 시스템의 신경 중심 역할을합니다. 전기 박스 다이어그램은 복잡한 연결을 공개하여 전기 기술자, 주택 소유자 및 가정 배선의 복잡성을 이해하려는 모든 사람들에게 중요한 정보를 제공하는 청사진입니다. 이 기사에서는 전기 박스 다이어그램의 중요성을 탐색하고 주요 요소를 분해합니다.

전기 박스 다이어그램의 중요성 :

1. 전기 연결 허브 :

전기 박스는 와이어, 스위치, 콘센트 및 기타 전기 부품이 수렴되는 허브입니다. 다이어그램은 로드맵 역할을하여 전기 경로가 취하는 경로를 보여줍니다.

2. 안전 및 규정 준수 :

전기 상자 내 배선을 이해하는 것은 안전성과 전기 코드 준수에 중요합니다. 다이어그램은 적절한 설치를 안내하여 연결이 안전하고 안전 표준을 준수하도록합니다.

3. 문제 해결 및 수리 :

전기 문제가 발생하면 전기 박스 다이어그램은 문제 해결을위한 귀중한 도구가됩니다. 연결이 느슨한 연결, 손상된 와이어 또는 결함 스위치 등 문제의 원인을 식별하는 데 도움이됩니다.

전기 박스 다이어그램의 주요 요소 :

1. 회로 차단기 또는 퓨즈 :

이 다이어그램은 전기 시스템을 과부하 및 단락으로부터 보호하는 회로 차단기 또는 퓨즈의 존재 및 배열을 강조합니다.

2. 배선 경로 :

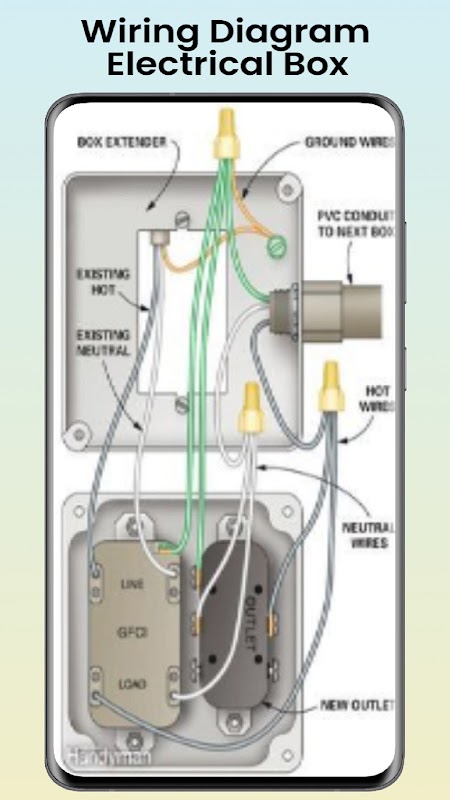

전기 배선 경로가 표시되어 회로 차단기에서 다양한 콘센트, 스위치 및 비품으로 전력이 흐르는 방식을 보여줍니다. 여기에는 뜨거운, 중립 및 지상 전선이 포함됩니다.

3. 아울렛 및 스위치 :

전기 콘센트 및 스위치의 위치 및 연결은 다이어그램에 자세히 설명되어 있습니다. 여기에는 이러한 장치가 상자 내에서 유선 및 상호 연결되는 방법에 대한 정보가 포함됩니다.

4. 접지 시스템 :

안전이 가장 중요하며 전기 상자 내의 접지 시스템이 중요합니다. 다이어그램은 접지 와이어가 어떻게 연결되어 전류에 대한 안전한 경로를 보장하는 방법을 간략하게 설명합니다.

5. 부하 센터 :

더 큰 전기 시스템의 경우 하중 센터 또는 서브 패널이있을 수 있습니다. 다이어그램은 이러한 하중 센터가 주요 전기 서비스에 어떻게 연결되는지를 보여줍니다.

전기 박스 다이어그램 탐색 팁 :

기호 친숙 함 :

전기 박스 다이어그램은 기호를 사용하여 다양한 구성 요소를 나타냅니다. 다이어그램을 정확하게 해석하기 위해이 기호에 익숙해 지십시오.

라벨링 및 식별 :

다이어그램에는 종종 구성 요소에 대한 레이블 및 식별 코드가 포함됩니다. 포괄적 인 이해를 위해 이러한 세부 사항에주의를 기울이십시오.

색상 코딩 :

일부 다이어그램은 색상 코딩을 사용하여 다른 유형의 와이어를 구별합니다. 색상 규칙을 이해하면 정확한 해석에 도움이됩니다.

결론:

전기 시스템의 영역에서 전기 박스 다이어그램은 벽 뒤에 미스터리를 풀기위한 열쇠입니다. 그것은 복잡한 와이어와 연결 네트워크를 비축하여 전기 기사와 주택 소유자 모두에게 명확성을 제공합니다. 새로운 전기 설치를 계획하거나 문제를 해결하거나 단순히 집의 배선을 이해하기 위해 전기 박스 다이어그램은 전기 시스템의 핵심에 대한 안내서 역할을합니다."
