Electrical Symbols

전기 아이콘 기호

전기 기호

전기 기호는 전기 또는 전자 회로의 개략도에서 다양한 전기 및 전자 장치를 나타내는 데 사용됩니다. 전기 학생 및 학습자는 이 앱을 사용하여 설명과 함께 모든 전기 기호에 대해 알 수 있습니다.

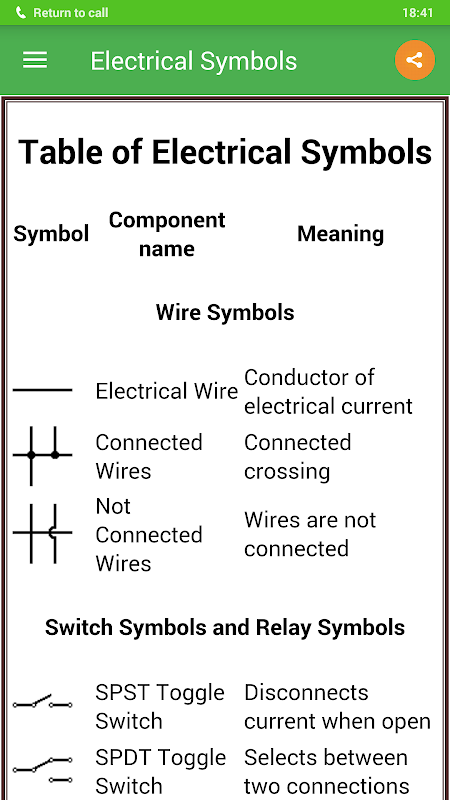

기호 참조

- 전선

-연결된 전선

-연결되지 않은 전선

-SPST 토글 스위치

-SPDT 토글 스위치

-푸시버튼 스위치(N.O)

-푸시버튼 스위치(N.C)

-딥 스위치

-SPST 릴레이

-SPDT 릴레이

-점퍼

- 솔더 브리지

-어스 그라운드

- 섀시 접지

-디지털/커먼그라운드

- 저항기(IEEE)

-저항(IEC)

- 전위차계(IEEE)

- 전위차계(IEC)

-가변 저항 가변 저항기(IEEE)

-가변 저항 가변 저항기(IEC)

-트리머 저항기

- 서미스터

-포토레지스터 I 광의존저항(LDR)

-콘덴서

- 극성 커패시터

-가변 커패시터

- 인덕터

- 철심 인덕터

-가변 인덕터

- 전압 소스

-현재 소스

-AC 전압 수로

-발전기

- 배터리 셀

-배터리

-제어된 전압 수로에

-제어 전류 소스

- 전압계

-전류계

-온미터

-전력계

- 램프 I 전구

-다이오드

-제너 다이오드

-쇼트키 다이오드

-Varactorl Varicap 다이오드

-터널 다이오드

-발광다이오드(LED)

-포토다이오드

-NPN 양극성 트랜지스터

-PNP 양극성 트랜지스터

-달링턴 티엠시스터

-JFET-N 트랜지스터

-JFET-P 트랜지스터

-NMOS Tmnsistor

-PMOS Tmnsistor

-모터

-Tmnsformer

-전령

- 부저

-퓨즈

-버스

- Optooopler I Opto-isolator

- 확성기

-마이크로폰

- 연산 증폭기

-슈미트 트리거

-아날로그-디지털 mnverler(ADC)

-디지털-아날로그 oonverler(DAG)

-크리스탈 오실레이터

- 안테나 I 공중

- 다이폴 안테나

-NOT 게이트(인버터)

-앤드 게이트

-낸드 게이트

-OR 게이트

-NOR 게이트

-XOR 게이트

-D 플립플롭

-멀티플렉서/먹스 2 대 1

-멀티플렉서/Mux 4 to 1

-디멀티플렉서 / Demux 1 ~ 4

이 응용 프로그램이 도움이 되고 유용할 수 있기를 바랍니다.

전자 기호는 전기 전자 회로의 개략도에서 전선, 배터리, 저항 및 트랜지스터와 같은 다양한 전기 및 전자 장치 또는 기능을 나타내는 데 사용되는 픽토그램입니다.
