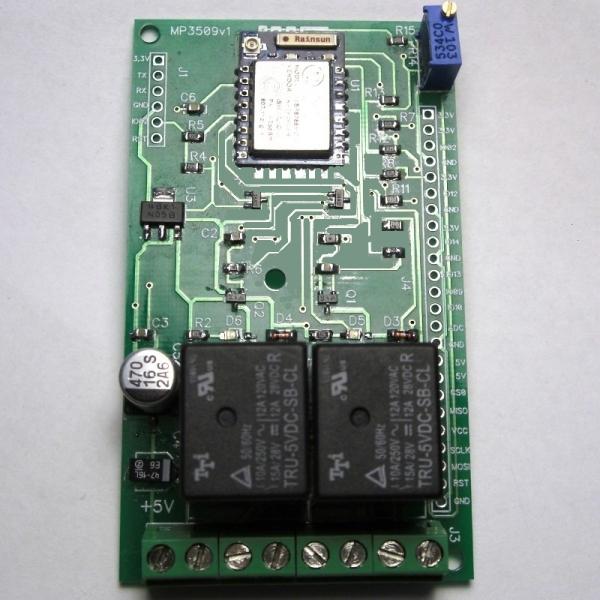

MP3509 WIFI РЕЛЕ

Современное устройство для мобильного управления электроприборами с помощью смартфона или планшета через WiFi и Интернет. Дополнительные возможности: измерение температуры и снятие показаний аналоговых датчиков. Внимание, новая функция: включить/выключить электроприборы теперь можно и с помощью обычного выключателя, дополнительно подключенного к модулю. Бесплатное Андроид-приложение и открытая система команд для интеграции в системы типа «Умный дом» или автоматического управления производством.

Принцип работы

Модуль может по сети WiFi принимать и исполнять команды от управляющих устройств, типа смартфон, планшет, PC. После исполнения команды модуль передает в сеть состояние свои встроенных реле (вкл или выкл) , показания датчиков температуры, счетчиков времени работы каждого реле, напряжение на измерительном входе АЦП. Полученная информация отображается на управляющих устройствах.

Вы можете легко писать свои приложения используя систему команд.

Список команд которые поддерживает MP3509

ВНИМАНИЕ ! Все команды начинаются с символа '!' и заканчиваются передаются по UDP протоколу на IP-адрес устройства по порту 7777. IP-адрес модуля в собственной сети по умолчанию 192.168.4.1

!SetR1_1 -включить реле 1

!SetR0_1 -выключить реле 1

!SetR1_2 -включить реле 2

SetR0_2 - выключить реле 2

!GetC - получить температуру

!GetAll - получить все параметры

!GetIP - получить IP адрес устройства

!GetS - получить состояние датчика устройства

!StartPulseR1,sec - включить реле 1 на время в секундах

!StartPauseR1,sec - выключить реле1 через сек

!StartTimeOnR1,sec - включить реле1 с задержкой в сек

!StartTimeOffR1,sec - выключить реле1 с задержкой в сек

!StartPulseR2,sec - включить реле 2 на время в секундах

!StartPauseR2,sec - выключить реле2 через сек

!StartTimeOnR2,sec -включить реле2 с задержкой в сек

!StartTimeOffR2,sec -выключить реле2 с задержкой в сек

!GetAdc - получить данные с АЦП в дискретах от 0 -1024 (диапазон от 0 до 1024 мV)

Подготовка модуля к работе

Модуль может работать в трех режимах WiFI:

1. «Локальный» – модуль сам создает вокруг себя собственную WiFi сеть и вы подключаете свой гаджет для управления именно к ней. Адрес модуля по умолчанию 192.168.4.1

2. «Сетевой» - модуль подключается к вашей локальной сети (WiFi-роутеру). Это режим с большими возможностями. В случае, если ваш провайдер обеспечивает вам так называемый «статический адрес» (сейчас это не редкость) то вы можете управлять вашими устройствами и получать информацию от МР3509 через Интернет.

3. Комбинированный: «Локальный» + «Сетевой». Режим позволяет использовать возможности двух первых режимов одновременно.

Выбор режима и необходимые настройки делаются помощью приложения «Конфигуратор» которое доступно как для Android, так и для Windows.

Для Локального режима настройка не требуется, для настройки сетевого и комбинированного режимов выполните нескольких шагов:

1. Скачайте и установите необходимые приложения: Управлятор MP3509.apk и Конфигуратор ESP_STA_Config.apk или ESP_Config.exe

2. Подключите модуль к источнику питания +5 Вольт, не менее 500 мА.

3. Для подключения к вашей локальной WiFi сети:

- переведите модуль в режим настройки, для этого в течение первых 3-х секунд после включения замкните и удерживайте 5-10 секунд контакты, указанные на схеме подключений.

- подключите смартфон к сети MP3509, которая появится в списке доступных сетей WIFI_2RELE_MP3509 V1.6_хххххх, где хххххх – ID модуля. Пароль по умолчанию 180160180160

- запишите в модуль МР3509 с помощью Конфигуратора Название и Пароль той сети, к которой он должен подключиться.

- с помощью Конфигуратора (кнопка «Поиск») проверьте, что подключение модуля к локальной сети прошло успешно и получите фактически присвоенный IP-адрес

4. В приложении - управляторе (кнопка "Настройка") введите IP-адрес модуля. В режиме «Сетевой» IP-адрес присваивается вашим роутером.

5. Выполните подключения нагрузки и датчиков при выключенном напряжении питания модуля и нагрузки.
