Parametric_Trusses

Parametric_Trusses는 연결 구조물의 구조적 거동 학습을 강화하고 다양한 요인의 영향을 분석하는 데 도움을 주는 교육용 앱입니다.

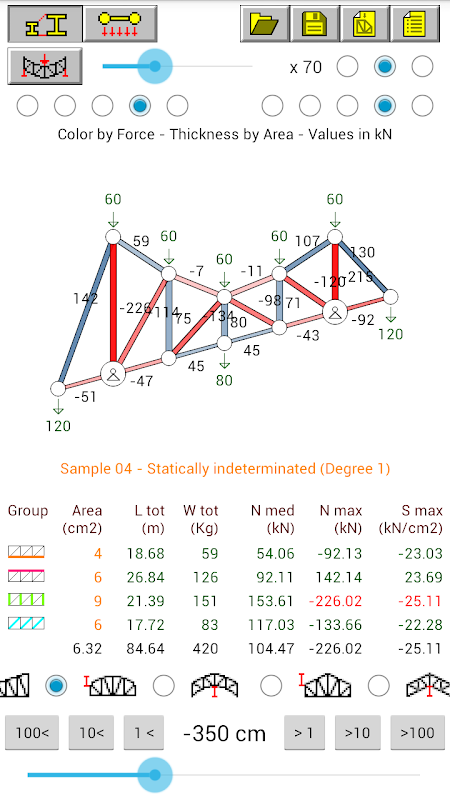

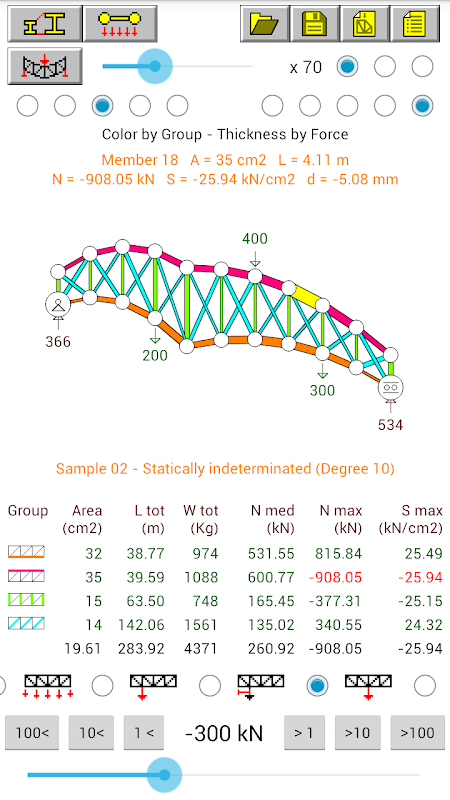

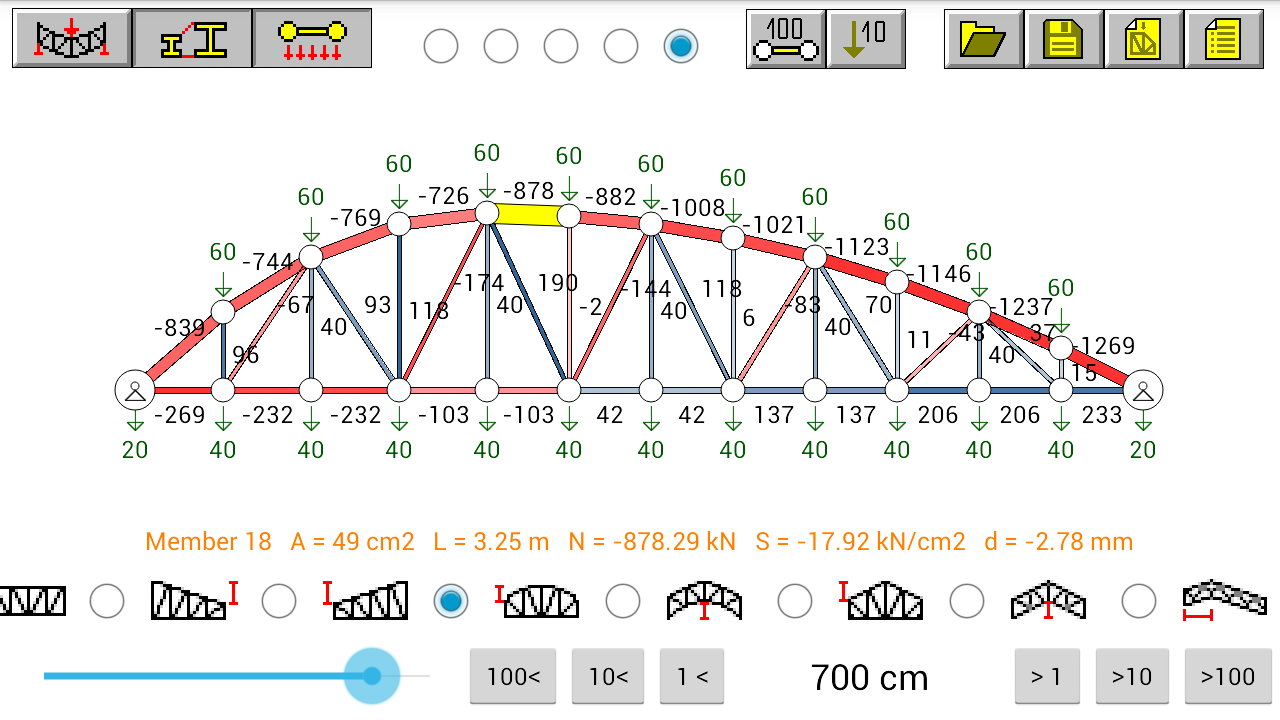

이 앱은 35개의 매개변수(기하학적, 역학적, 지지 및 하중) 값을 조합하여 트러스를 자동으로 생성하고, 각 매개변수가 구조물의 거동(반력, 힘, 응력 및 변위)에 미치는 영향을 시각적으로 보여줍니다.

사용자가 매개변수 값을 변경하면 트러스가 업데이트되고 시스템이 자동으로 재계산하여 결과를 실시간으로 표시합니다. 이를 통해 구조 설계 최적화가 가능하며, 구조물의 힘, 응력, 처짐 및 자중을 최소화하는 최적의 값을 찾을 수 있습니다.

사용자 가이드는 다음 링크에서 확인할 수 있습니다.

https://1drv.ms/b/c/832eb2a78767b4fd/IQCoKbfKjWYuTogpmf341IU2AVIEV_yqrpyQBilFlvjywYY?e=CD9Kkp

주요 기능:

- 44가지 유형의 트러스 동적 생성

- 패널 개수 가변 (최대 20개)

- 각 유형별 11개의 기하학적 매개변수

- 64가지 지지대 조합

- 분포 하중 및 집중 하중, 자중 포함

- 부재 그룹별 단면적 차이 설정

- 재료 매개변수 조정 가능

- 구조 안정성 분석

- 강성법을 이용한 트러스 분석

- 각 매개변수가 접합부 및 부재에 미치는 영향 분석

- 단면 크기 자동 조정

- 다양한 결과 화면 레이아웃 제공

- 축척된 처짐 표시

- DXF 그래픽 파일 생성 (17개 레이어)

- 상세 분석 보고서 생성

- 라이브러리 제공 분석 파일. 불러오기 및 저장 옵션

- 선택적 팝업

- 사용자 설정 저장

이 앱은 실제 프로젝트 계산을 위한 것이 아닙니다(초기 설계 단계에서는 도움이 될 수 있습니다). 실제 카탈로그 프로파일을 사용하지 않으며, 좌굴 불안정성도 고려하지 않습니다(이는 각 국가의 특성과 규정에 따라 달라지기 때문입니다).

스마트폰 및 태블릿용으로 개발되었습니다.

영어 및 스페인어를 지원합니다. Android 2.2 이상 및 최소 해상도 320x480이 필요합니다.
