TcpGPS Pro Demo

TcpGPS facilita al usuario la elaboración de trabajos topográficos de levantamientos y replanteos con receptores GNSS, integrados o bien conectados a través de Bluetooth.

Un sistema de voz artificial ofrece indicaciones al usuario sobre la precisión de la posición, puntos levantados o replanteados, incidencias en comunicaciones, etc.

MAPAS BASE

Se utilizan los mapas base de ESRI^TM (1) con cobertura mundial, en modo callejero, satélite o topográfico.

También puede cargarse cartografía en formatos DXF o Shape y servicios web de mapas (WMS) de fuentes de datos oficiales.

CONTROL DEL RECEPTOR

En todo momento se muestra información sobre la calidad de la posición, número de satélites usados y detectados y estado de la conexión Bluetooth, en el caso de receptores externos.

Además, se puede obtener información detallada de la posición actual con coordenadas geográficas ó proyectadas, y gráficos en tiempo real de las constelaciones nde satélites incluyendo Glonass, Galileo y BeiDou.

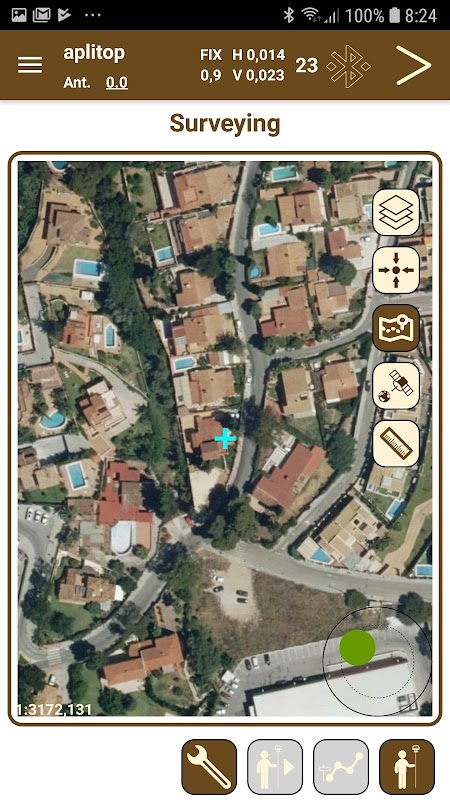

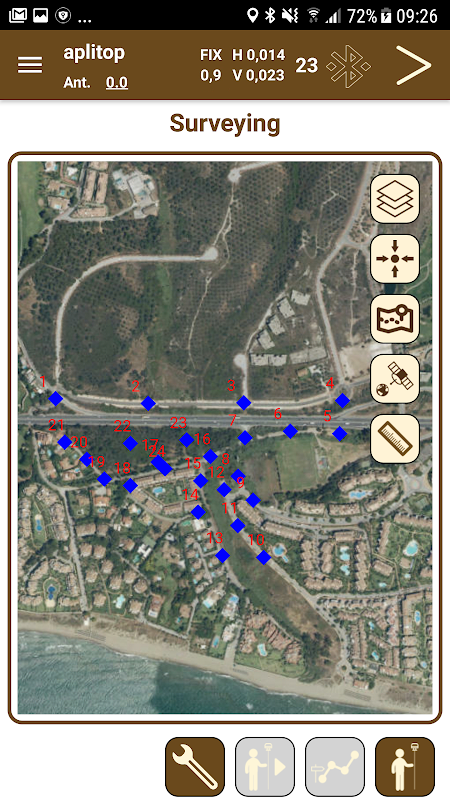

LEVANTAMIENTO

La aplicación facilita el levantamiento de puntos topográficos, tan solo pulsando un botón. Para cada punto se almacenan todos sus datos brutos: fecha y hora, número de punto, coordenadas geográficas y proyectadas, modo de posición, precisión estimada y altura de antena.

El usuario puede definir sus propios códigos de puntos, que pueden ser puntuales o lineales. Si se emplean se dibujarán automáticamente los puntos y las líneas en sus respectivas capas y con la simbología deseada.

El levantamiento continuo permite grabar puntos automáticamente especificando un intervalo de distancia o tiempo. Si se corresponden a elementos lineales se unirán los vértices, pudiendo obtener de forma inmediata el perímetro o área del contorno medido.

Los puntos pueden ser exportados a formato texto, DXF ó KML. Además, los datos capturados pueden ser sincronizados con Google Drive.

REPLANTEO

Los puntos a replantear se pueden designar sobre el mapa o bien seleccionarse por código. Existen diferentes modos que el usuario elige interactivamente:

- Mapa, indicando la posición actual y la del objetivo.

- Brújula, si la tablet o smartphone disponen de magnetómetro, orienta al usuario en la dirección correcta.

- Diana, apropiado cuando el objetivo está cercano, muestra la posición actual y distancia relativa al objetivo.

En todos los casos un sistema de voz opcional informa al usuario sobre la cercanía al objetivo, ofreciendo indicaciones en lenguaje natural.

La simbología de los puntos replanteados se diferencia claramente del resto, y también puede consultarse la información en forma de listado, alternando entre datos brutos, coordenadas y replanteo.

El replanteo de líneas indica en tiempo real la distancia a la línea formada por dos puntos previamente designados.

SISTEMAS DE COORDENADAS

El programa incluye la base de datos EPSG de sistemas geodésicos, pudiendo trabajar con distintos sistemas de proyección organizados por países.

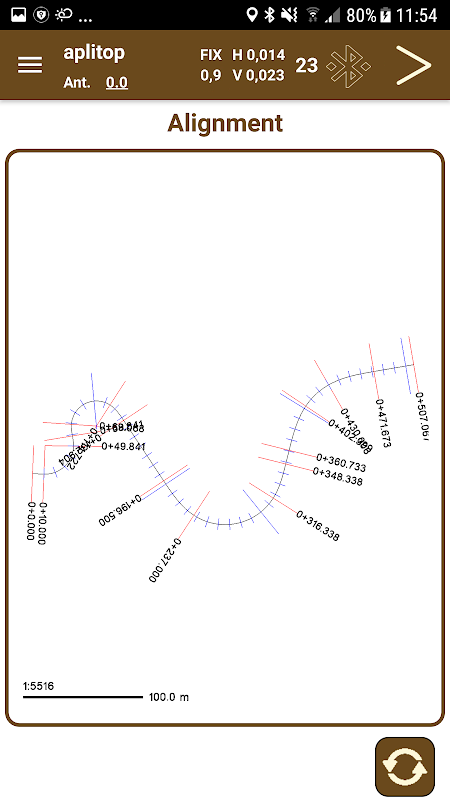

OBRAS LINEALES

TcpGPS resulta muy útil para trabajar en proyetos de carreteras, ferrocarriles y obras lineales en general. Para ello, permite archivos de formato LandXML y otros formatos que contienen ejes en planta y alzado, así como perfiles en diferentes capas.

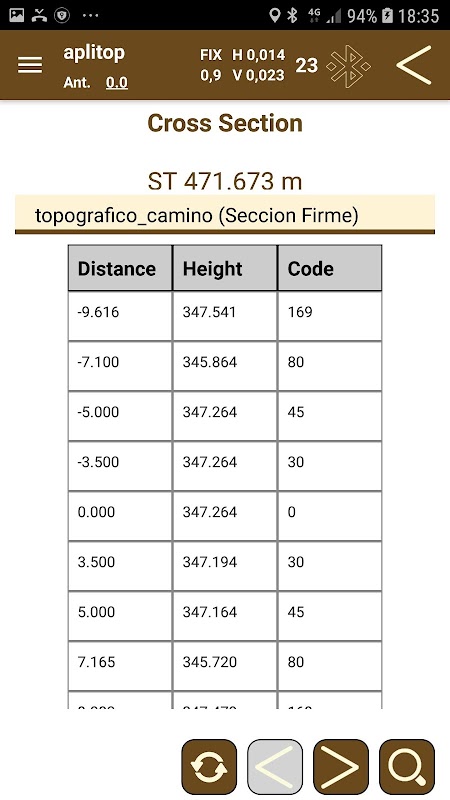

Los visores integrados permiten inspeccionar rápidamente cada una de las partes de la carretera, así como obtener la información numérica detallada de éstas.

La aplicación permite realizar replanteo de ejes y control de taludes, pudiendo obtener la información tanto en planta (usando un mapa como fondo) y en alzado. Se pueden replantear puntos a intervalo constante con respecto al eje, o bien vértices específicos (borde de calzada, arcén, bordillo, etc...).

(1) Esri y el logo de Esri son marcas registradas de Environmental Systems Research Institute, Inc.
