WeSpice

아날로그 기기에 디지털 및 혼합 신호 회로 설계 및 시뮬레이션!

모두 전문가 및 애호가 - WeSpice 모든 사람을위한 강력하고 유연한 전자 회로 설계 제품군입니다.

시뮬레이션 엔진은 장치에 로컬로 실행 NGSPICE입니다.

필요가 일부 서버에 연결된 모든 시간을 유지 없습니다 - 모든 것이 포함되어 있습니다!

== 특징 ==

고급 모델링 트랜지스터 레벨에서 +, 모든 것을 구축하고 시뮬레이션하기 쉽습니다.

+ 장치 TCAD, 1D 및 2D 모델링 및 시뮬레이션.

+ 유연성 (모서리 포함) 계층 회로도, 기호 및 모델을 구축합니다.

당신은 결과 디자인 아이디어에서 빨리 갈 수 있도록 모든 도구는 원활하게 작동 +. 필요가 후드 아래에 보이는 없습니다.

모든 파일은 사용자가 조정할 수있는 편집 가능한 텍스트입니다 : 당신이 더 많은 제어를 할 때 +, 당신은 또한 가지고있다.

+ 모든 단계에서 당신은 데이터를 가져올 수 있으며 (: 넷리스트, 명령, 모델과 향신료 입력 포함) 진행합니다.

메일 또는 기타 응용 프로그램을 통해, (회로도, 문자, 모델, 넷리스트, 결과, 화면 스냅 샷 포함) + 공유 말 그대로 아무것도.

+ 모든 기본 구성 요소에 대한 상징 사전은-했다.

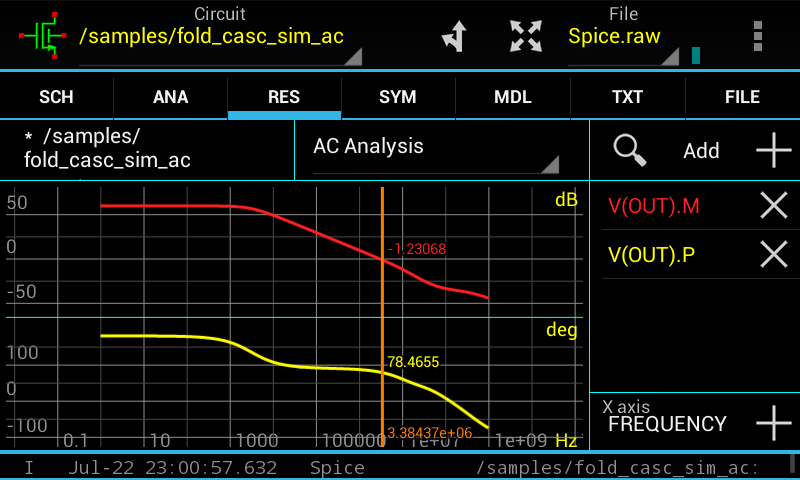

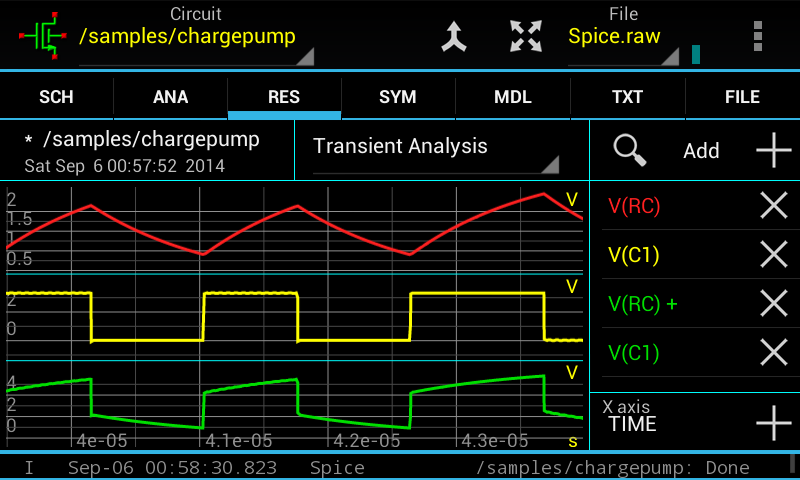

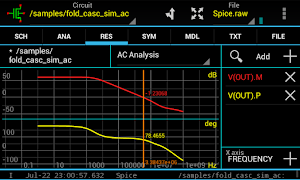

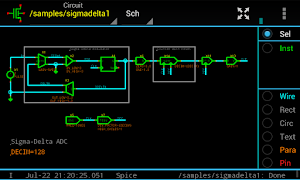

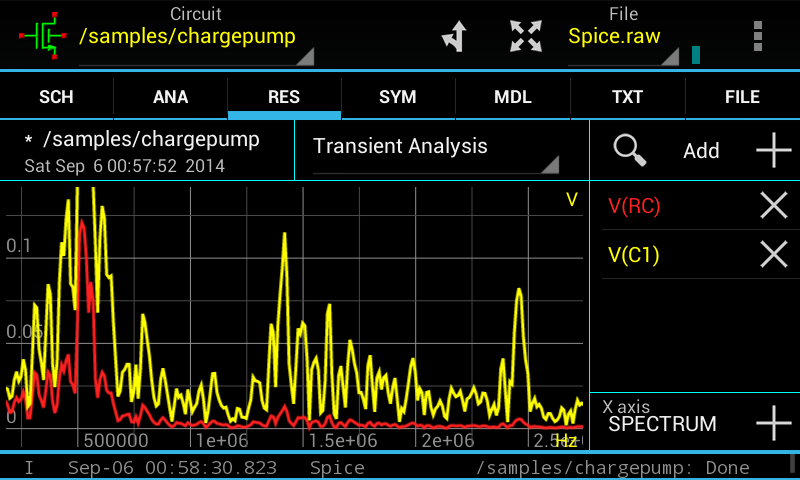

+ 등 여러 샘플 개략적 : 접힌 캐스 OTA, 밴드 갭 기준 전압, chargepump, 시그마 - 델타 ADC 모델.

+ 사용하기 쉬운 결과를 브라우저 플롯 및 측정 할 수 있습니다. 회로도 또는 목록에서 직접 출력을 선택합니다.

+ 광고 없음!

== 무료 데모 ==

우리의 무료 WeSpice 데모를보십시오!

데모 버전은 적은 기능을 가지고 있지만, 여전히 대부분의 기능을 시도 할 수 있습니다.

우리는 호환성과 (특히 작은 폰) 사용의 용이성을 확인하기 위해, 먼저 데모를 설치하는 것이 좋습니다.

제한 사항 : 어떠한 심볼 편집기와 모델 관리자, 대형 회로도가 저장되지되지 않은 긴 시뮬레이션이 잘립니다.

== 시뮬레이터 ==

시뮬레이터를 + 것은 버클리 SPICE 3F5에 따라, NGSPICE입니다. SPICE 3F5에 비해 NGSPICE는 많은 추가 사항이 더 안정적이고 빠르게 실행됩니다.

XSPICE 확장 +하는 디지털 혼합 신호 회로도 효율적인 시뮬레이션 가능 이벤트 구동 시뮬레이션 기능을 추가한다. 그것은 함께 디지털 및 실제 노드 유형, 아날로그 디지털 및 실제 기능을위한 새로운 코드 모델을 포함하고 있습니다.

+ 사이다 확장 포아송 방정식의 해에 기초하여 정확한 단일 및 이차원의 수치 장치 모델을 제공하여, 디바이스 시뮬레이션 (TCAD)를 추가하고, 전자와 정공 전류 연속 방정식.

이 응용 프로그램 또는 다른과 재생을 계속하는 동안 + 시뮬레이터 자체는 백그라운드에서 실행됩니다.

+ 일부 복잡한 장치 모델은 오늘날의 멀티 코어 프로세서를 활용하는 멀티 스레드. 많은 BSIM3 또는 BSIM4 트랜지스터와 회로도는 하나 개의 코어에 필요한 절반 이하의 시간에 4 개 개의 코어에서 실행됩니다.

+ 분석 : OP, DC, AC, TRAN, DISTO, 소음, PZ, SENS, TF.

+ MOS 모델 : (모든 걸 포기 3.3.0로) MOS1-3, MOS6, MOS9, BSIM1, BSIM2, BSIM3 BSIM4 (4.7.0 모든 최대), BSIMSOI (3.3 및 4.4), SOI3, HiSIM은.

+ 안전 동작 영역 (SOA) 검사는 저항, 커패시터, 다이오드, 및 BSIM BJT와 MOS 가능하다.

== 호환성 ==

약의 정제 및 전화. 3.7 "위쪽으로.

ICS (안드로이드 4.0.3) 이상이 필요합니다.

SD 카드 또는 에뮬레이트 해당하는 저장.
