WeSpice

Analogowe, cyfrowe i obiegu mieszanym sygnał projektowania i symulacji na urządzeniu!

WeSpice jest mocny i elastyczny pakiet elektroniczny obieg projekt dla wszystkich - profesjonalistów i hobbystów.

Silnik symulacji jest ngspice, działa lokalnie na urządzeniu.

Nie ma potrzeby, aby pozostawać w kontakcie przez cały czas do jakiegoś serwera - wszystko jest w cenie!

== Opis ==

+ Od tranzystora do poziomu zaawansowanego modelowania, wszystko jest proste w budowie i symulacji.

+ TCAD urządzenia, 1D i 2D modelowania i symulacji.

+ Elastyczność schematy budowy hierarchicznej, symbole i modeli (w tym narożniki).

+ Wszystkie narzędzia działają razem płynnie, dzięki czemu można szybko przejść od pomysłu do projektu wyników. Nie trzeba szukać pod maską.

+ Kiedy chcesz mieć większą kontrolę, trzeba również, że: wszystkie pliki można edytować tekst, który można dostosować.

+ Na wszystkich etapach można importować dane i przejść (w tym modeli i wejście przyprawy: netlists, poleceń itp).

+ Podziel się dosłownie wszystko (w tym schematów, symboli, modeli, netlists, rezultatów, zrzuty ekranu), za pośrednictwem poczty lub innych aplikacji.

+ Pre-made symbole dla wszystkich pierwotnych składników.

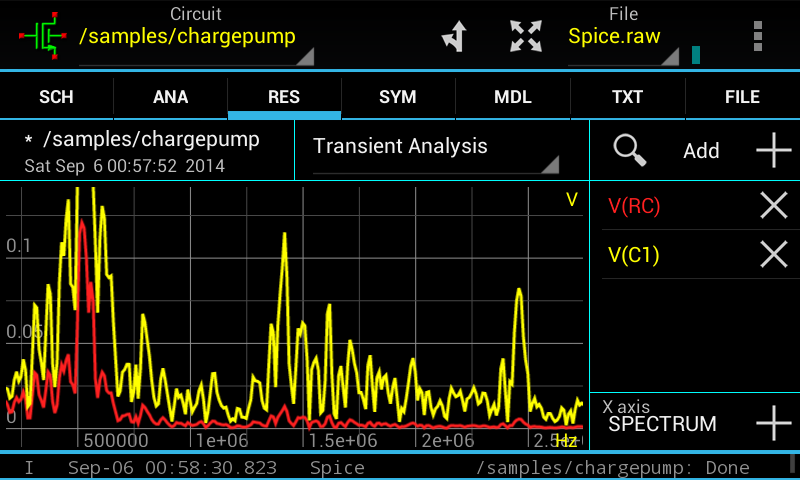

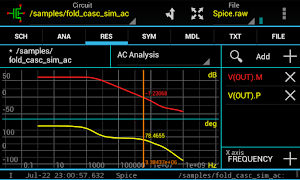

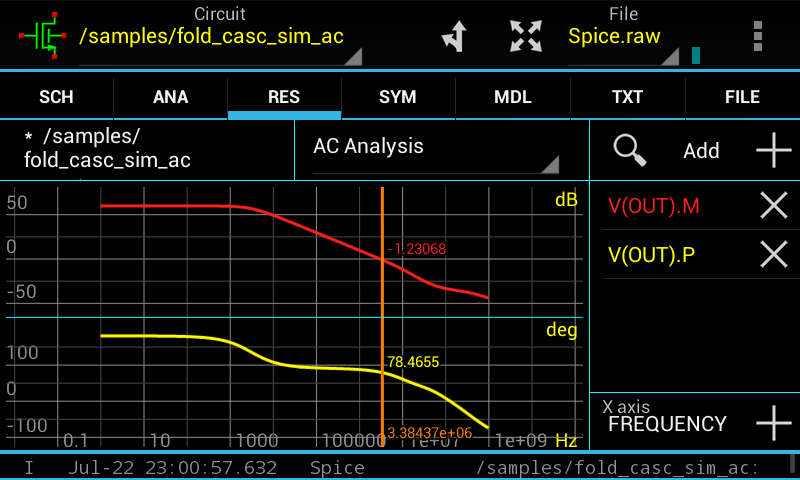

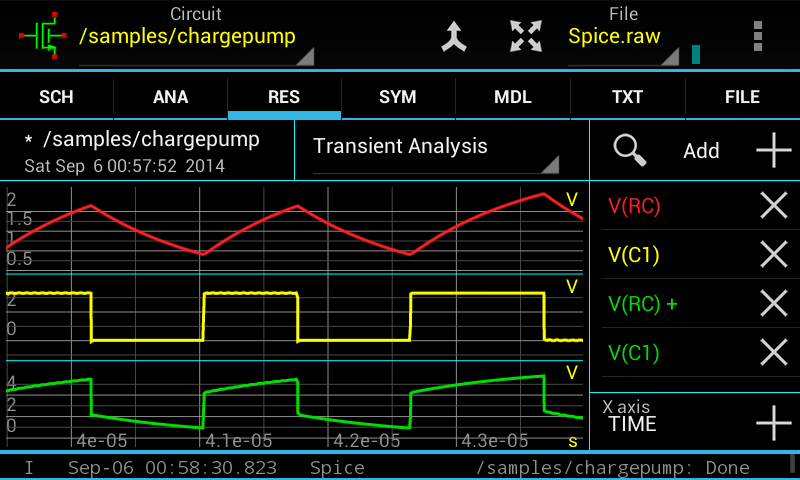

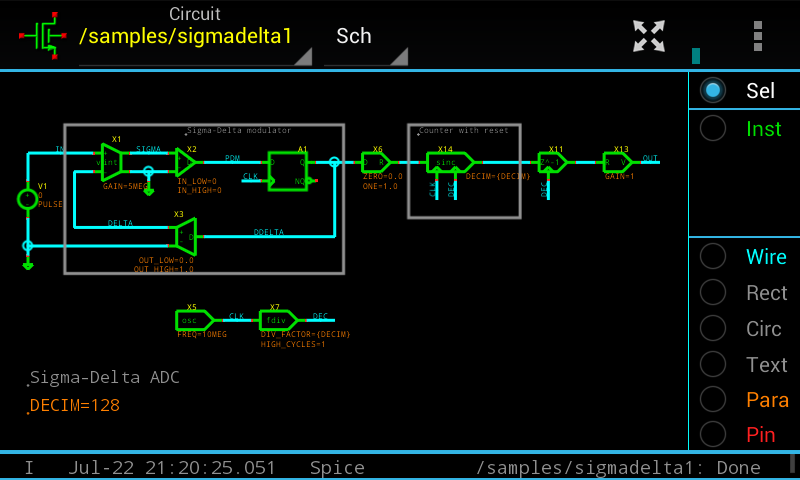

+ Kilka schematyczny przykład, w tym: składany kaskody OTA, odniesienie bandgap, chargepump sigma-delta modeli ADC.

+ Łatwy w obsłudze wyniki przeglądarka pozwala wykreślić i zmierzyć. Wybierz swoje wyjść bezpośrednio ze schematów lub z listy.

+ Brak reklam!

== == Darmowe Demo

Zajrzyj bezpłatny WeSpice Demo!

Wersja demo ma mniej funkcji, ale nadal pozwala wypróbować większość funkcji.

Zalecamy zainstalowanie demo po pierwsze, aby sprawdzić kompatybilność i łatwość użytkowania (szczególnie dla małych telefonów).

Ograniczenia: brak Symbol Editor i model Menedżer, duże schematy nie są zapisywane, długie symulacje są obcinane.

== == Simulator

+ Symulator jest ngspice, na podstawie Berkeley SPICE 3F5. W porównaniu do SPICE 3F5, ngspice ma wiele dodatków, jest bardziej stabilny i działa szybciej.

+ Rozszerzenie XSPICE dodaje możliwości symulacji zdarzeniami, umożliwiających efektywny symulacji schematów cyfrowych i mieszanych sygnałów. Obejmuje ona nowe modele kodu dla analogowych, cyfrowych i funkcji rzeczywistych, wraz z cyfrowymi i rzeczywistych typów węzłów.

+ Rozszerzenie CYDR dodaje symulacji urządzenia (TCAD), zapewniając dokładne jedno- i dwuwymiarowych modeli numerycznych urządzenie oparte o rozwiązanie równania Poissona i elektronu i otwór równania prądu ciągłości.

+ Sam symulator działa w tle, bez przerywania gry z tej aplikacji lub innego.

+ Niektóre złożone modele urządzeń są wielowątkowe, aby skorzystać z dzisiejszych procesorów wielordzeniowych. Schemat z wieloma BSIM3 lub BSIM4 tranzystorów działa na czterech rdzeni w mniej niż połowę czasu potrzebnego na jednym rdzeniu.

+ Analiz: OP, DC, AC, TRAN, DISTO, hałas, PZ, SENS, TF.

+ MOS modele: MOS1-3, MOS6, MOS9, BSIM1, BSIM2, BSIM3 (wszystko zależy od 3.3.0) BSIM4 (wszystkie do 4.7.0), BSIMSOI (3.3 i 4.4), SOI3, HiSIM.

+ Safe Operating Area (SOA) sprawdza czy są dostępne dla rezystorów, kondensatorów, diod, BJTs i BSIM MOS.

== == Kompatybilność

Tablety i telefony z ok. 3.7" w górę.

ICS (Android 4.0.3) lub później.

SD-card lub emulowane równoważne przechowywania.
