Physics Toolbox Sensor Suite P

Aplikasi ini menggunakan sensor telefon pintar dalaman untuk mengumpulkan, memaparkan, merakam, dan mengeksport fail data .csv. Lihat www.vieyrasoftware.net untuk (1) membaca tentang penggunaan kes dalam penyelidikan dan pengembangan, dan (2) mendapatkan rancangan pelajaran untuk pendidik bidang sains, teknologi, kejuruteraan, dan matematik (STEM), termasuk fizik. Ketersediaan, ketepatan, dan ketepatan sensor bergantung pada perkakasan telefon pintar.

Sensor, penjana, dan alat analisis data merangkumi yang berikut:

KINEMATIK

G-Force Meter - nisbah Fn / Fg (x, y, z dan / atau jumlah)

Linear Accelerometer - pecutan (x, y, dan / atau z)

Giroskop - halaju jejari (x, y, dan / atau z)

Inclinometer - azimuth, roll, pitch

Protraktor - sudut dari menegak atau mendatar

AKOUSTIK

Sound Meter - intensiti bunyi

Pengesan Nada - frekuensi dan nada muzik

Tone Generator - pengeluar frekuensi bunyi

Osiloskop - bentuk gelombang dan amplitud relatif

Penganalisis Spektrum - FFT grafik

Spectrogram - FFT air terjun

CAHAYA

Light Meter - intensiti cahaya

Color Detector - mengesan warna HEX dalam kawasan segi empat kecil di skrin melalui kamera.

Penjana Warna - R / G / B / Y / C / M, putih, dan skrin warna tersuai

Proximeter - gerakan dan pemasa berkala (mod pemasa dan pendulum)

Stroboskop (beta) - denyar kamera

Wi-Fi - Kekuatan isyarat Wi-Fi

MAGNETISME

Kompas - arah medan magnet dan tahap gelembung

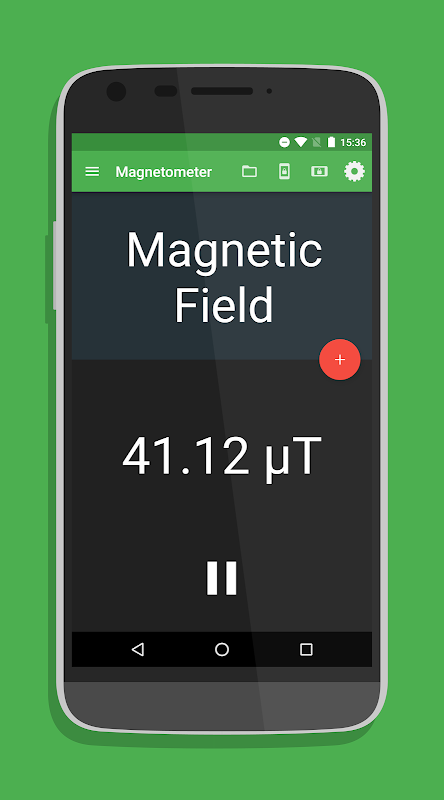

Magnetometer - intensiti medan magnet (x, y, z dan / atau jumlah)

Magna-AR - visualisasi augmented reality vektor medan magnet

LAIN

Barometer - tekanan atmosfera

Pembaris - jarak antara dua titik

GPS - garis lintang, garis bujur, ketinggian, kelajuan, arah, bilangan satelit

Suhu Sistem - suhu bateri

KOMBINASI

Multi Record - pilih satu atau lebih sensor di atas untuk mengumpulkan data pada masa yang sama.

Dual Sensor - memaparkan data dari dua sensor pada grafik dalam masa nyata.

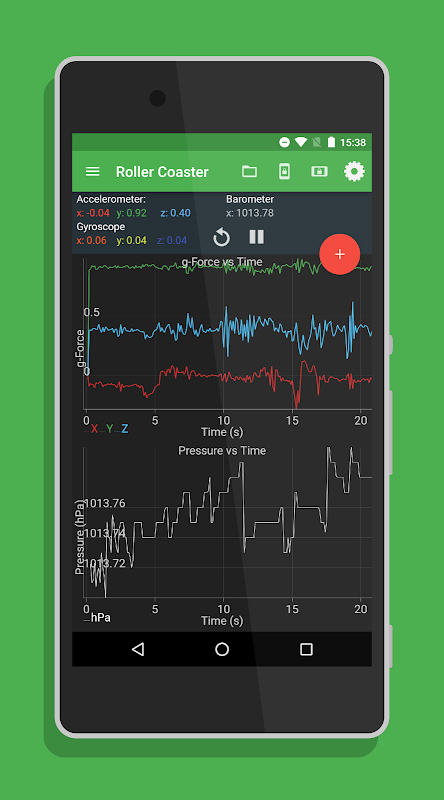

Roller Coaster - G-Force Meter, Linear Accelerometer, Gyroscope, dan Barometer

PENEMPATAN

Petak Data Manual - masukkan data secara manual untuk menghasilkan grafik.

PERMAINAN

Main - cabaran

CIRI-CIRI

(a) Rekod: Rakam dengan menekan butang aksi terapung merah. Cari data yang disimpan yang disimpan dalam ikon folder.

(b) Eksport: Eksport data dengan memilih pilihan untuk menghantar melalui e-mel atau dikongsi di Google Drive atau Dropbox. Fail yang disimpan secara tempatan juga boleh dipindahkan dari ikon folder.

(c) Maklumat Sensor: Mengklik ikon (i) untuk mengenal pasti nama sensor, vendor, dan kadar pengumpulan data terkini, dan untuk mengetahui jenis data apa yang dikumpulkan oleh sensor, prinsip operasi fizikalnya, dan pautan ke sumber tambahan.

PENGATURAN

* Perhatikan bahawa tidak semua tetapan tersedia untuk semua sensor.

(a) Paparan Data: Melihat data dalam bentuk grafik, digital, atau vektor.

(b) Paparan Grafik: Melihat set data pelbagai dimensi pada satu grafik bersama atau dalam beberapa graf individu.

(c) Paksi yang Dipaparkan: Untuk data pelbagai dimensi pada satu grafik bersama, pilih data total, x, y, dan / atau paksi-z.

(d) Format Cap Masa CSV: Catat waktu jam atau masa berlalu dengan data sensor.

(e) Lebar Garis: Ubah persembahan visual data dengan garis Tipis, Sederhana, atau Tebal.

(f) Kadar Pengumpulan Sensor: Tetapkan kadar pengumpulan sebagai Tercepat, Permainan, UI, atau Biasa. Kadar pengumpulan sensor ditampilkan untuk setiap pilihan apabila dipilih.

(g) Pastikan Skrin Hidup: Mencegah aplikasi mematikan skrin secara automatik.

(h) Calibrate: Kalibrasi sensor yang dipilih.
