Physics Toolbox Sensor Suite P

Это приложение использует внутренние датчики смартфона для сбора, отображения, записи и экспорта файлов данных .csv. Посетите www.vieyrasoftware.net, чтобы (1) узнать об использовании кейсов в исследованиях и разработках и (2) получить планы уроков для преподавателей естественных, технологических, инженерных и математических дисциплин, включая физику. Доступность, точность и точность датчика зависят от аппаратного обеспечения смартфона.

Датчики, генераторы и инструменты анализа данных включают следующее:

КИНЕМАТИКА

G-Force Meter - соотношение Fn / Fg (x, y, z и / или общее)

Линейный акселерометр - ускорение (x, y и / или z)

Гироскоп - лучевая скорость (x, y и / или z)

Инклинометр - азимут, крен, тангаж

Транспортир - угол от вертикали или горизонтали

АКУСТИКА

Шумомер - интенсивность звука

Детектор тона - частота и музыкальный тон

Tone Generator - производитель звуковой частоты

Осциллограф - форма волны и относительная амплитуда

Анализатор спектра - графический БПФ

Спектрограмма - водопад БПФ

СВЕТ

Light Meter - интенсивность света

Детектор цвета - обнаруживает цвета HEX в небольшой прямоугольной области на экране с помощью камеры.

Генератор цвета - R / G / B / Y / C / M, белый и настраиваемый цветной экран

Проксиметр - периодическое движение и таймер (режимы таймера и маятника)

Стробоскоп (бета) - вспышка камеры

Wi-Fi - мощность сигнала Wi-Fi

МАГНЕТИЗМ

Компас - направление магнитного поля и пузырьковый уровень

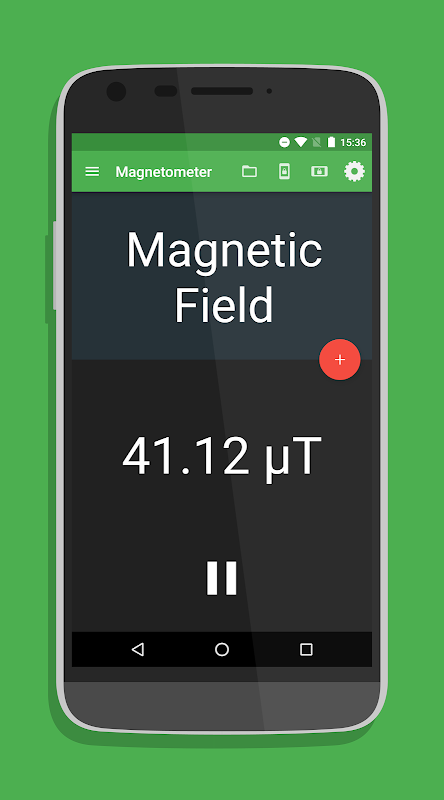

Магнитометр - напряженность магнитного поля (x, y, z и / или общая)

Magna-AR - визуализация векторов магнитного поля в дополненной реальности

ДРУГОЕ

Барометр - атмосферное давление

Линейка - расстояние между двумя точками

GPS - широта, долгота, высота, скорость, направление, количество спутников

System Temperature - температура батареи

КОМБИНАЦИЯ

Multi Record - выберите один или несколько из указанных выше датчиков для одновременного сбора данных.

Двойной датчик - отображение данных с двух датчиков на графике в реальном времени.

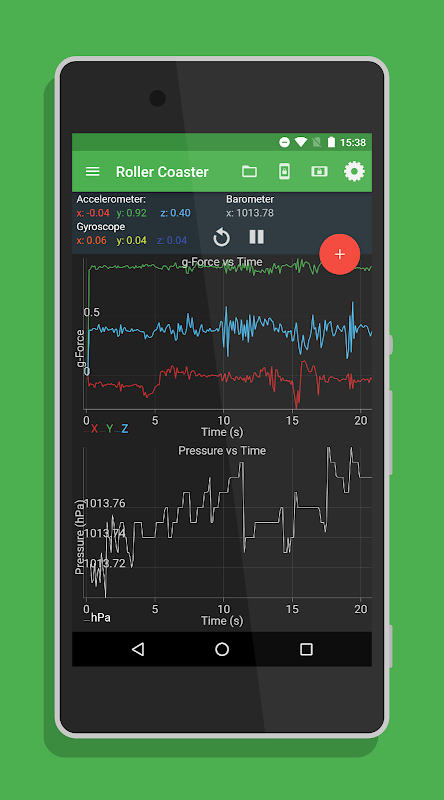

Американские горки - измеритель силы перегрузки, линейный акселерометр, гироскоп и барометр

ГРАФИК

График данных вручную - введите данные вручную для создания графика.

ИГРА

Играть - проблемы

ОСОБЕННОСТИ

(a) Запись: запись, нажав красную плавающую кнопку действия. Найдите сохраненные данные, хранящиеся в значке папки.

(б) Экспорт: экспорт данных путем выбора варианта отправки по электронной почте или совместного использования на Google Диске или Dropbox. Локально сохраненные файлы также можно перенести с помощью значка папки.

(c) Информация о датчике: щелкнув значок (i), можно указать название датчика, производителя и текущую скорость сбора данных, а также узнать, какие данные собираются датчиком, его физический принцип работы и ссылки на дополнительные ресурсы.

НАСТРОЙКИ

* Обратите внимание, что не все настройки доступны для всех датчиков.

(a) Отображение данных: просмотр данных в графической, цифровой или векторной форме.

(b) Отображение графика: просмотр многомерных наборов данных на одном общем графике или на нескольких отдельных графиках.

(c) Отображаемая ось: для многомерных данных на одном общем графике выберите общие данные, данные по осям x, y и / или z.

(d) Формат метки времени CSV: запись времени на часах или прошедшего времени с данными датчика.

(e) Ширина линии: измените визуальное представление данных с помощью тонкой, средней или толстой линии.

(f) Скорость сбора данных датчика: установите скорость сбора данных как «Самый быстрый», «Игра», «Пользовательский интерфейс» или «Нормальный». При выборе для каждого параметра отображается скорость сбора данных датчика.

(g) Не отключать экран: запретить приложению автоматически отключать экран.

(h) Калибровать: откалибровать выбранные датчики.
