Impulse Response

Maakt van een Android in een krachtig hulpmiddel voor audio metingen Impulse Response

Maak van je Android-smartphone een krachtig instrument voor het meten van de Impulse Response van audiosystemen.

Deze app zal alleen van belang voor degenen die begrijpen wat een Impulse Response is!

De app genereert een MLS signaal van de luidspreker (of hoofdtelefoon aansluiting) en registreert het via de microfoon, en berekent vervolgens de respons van het systeem als functie van de frequentie en een tijdreeks. De MLS signaal een alternatieve methode voor de gebruikelijke sinus sweeps in vele opzichten superieur.

De IR kan worden opgeslagen als een 44.1kHz 16bit mono WAV-bestand voor gebruik met tools van derden, zoals Voxengo dat Impulse Response gegevens gebruiken.

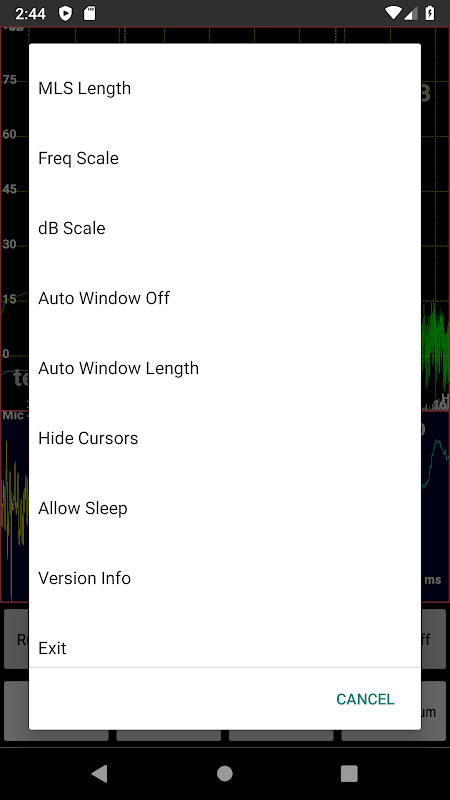

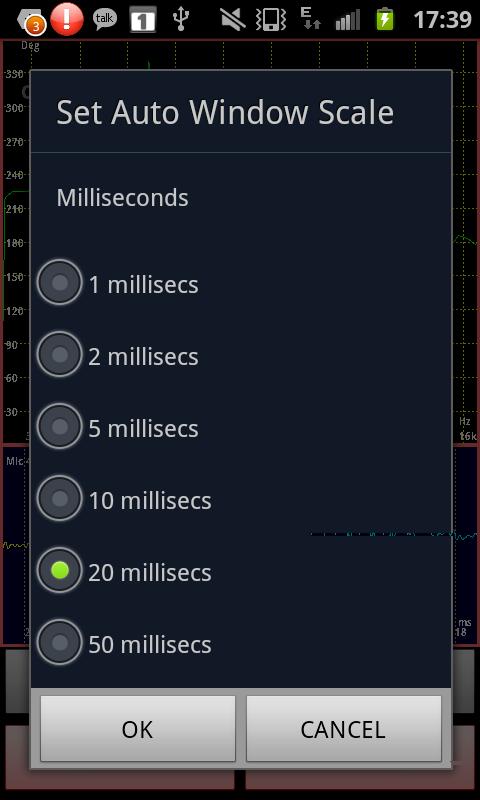

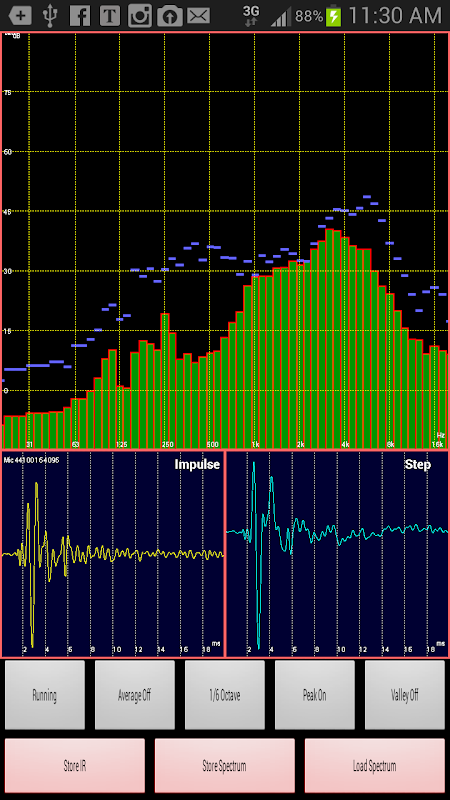

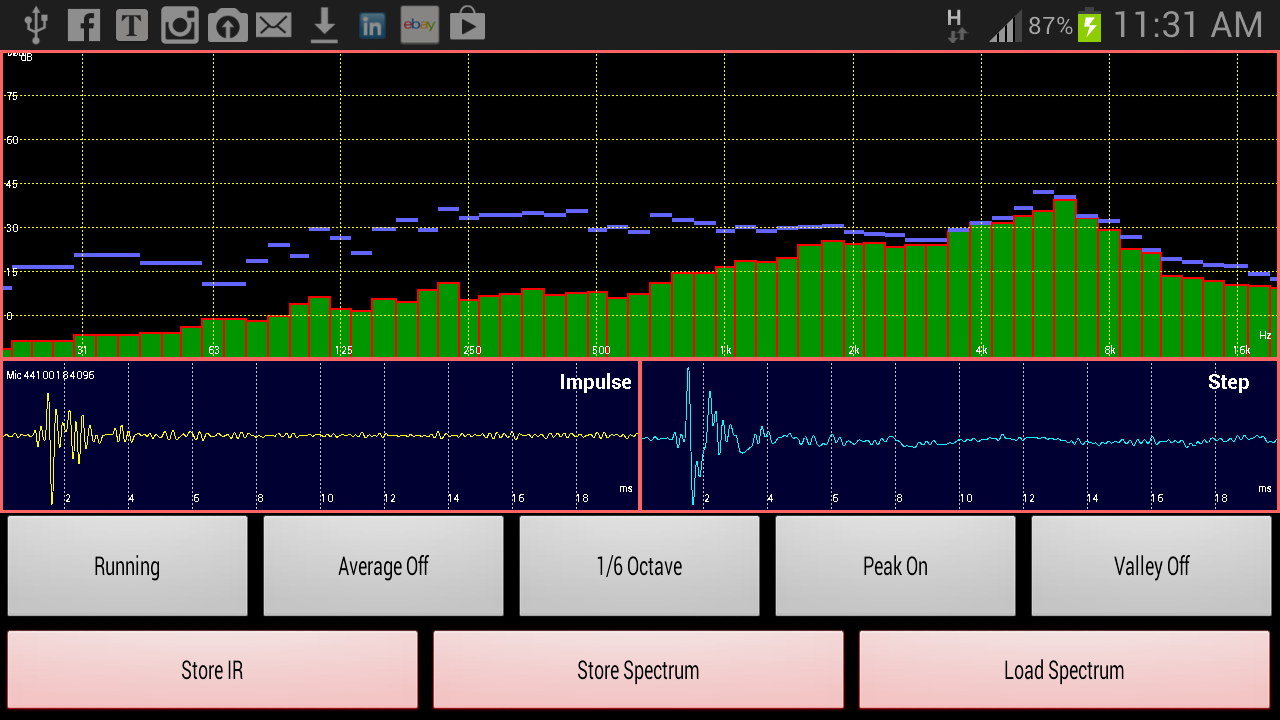

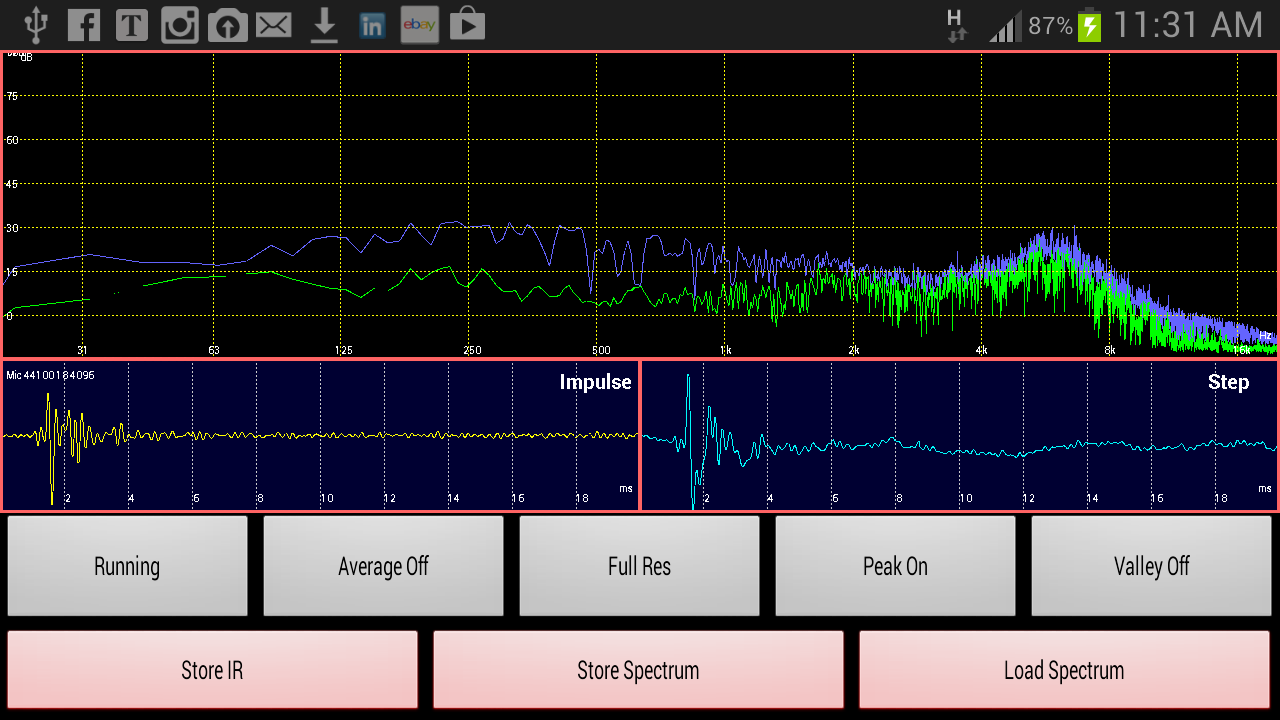

Het display toont de realtime spectrale respons samen met de afgeleide impuls signaal evenals de stap functie. Het spectrum kan in 1/1, 1/3 of 1/6 ISO octaafband of volledig pixelresolutie getoond. Ander scherm toont de fase van de impuls respons als functie van de frequentie: de fase wordt uitgepakt. Het niveau (dB), de frequentie (HZ) kan worden aangepast via het menu. Een automatische tijdvenster functie woningen in de tijd regio rond de impuls - de duur van het venster kan worden aangepast via het menu.

De impuls en fase signaal kan worden gemiddeld, indien gewenst. Spectrum respons evenals de tijdreeksen van de impuls respons gegevens kunnen worden opgeslagen in een bestand op de SD-kaart voor later op te halen, of offline verwerking (de bestanden zijn eenvoudige tekstbestanden eenvoudig geïmporteerd in bijvoorbeeld Excel), en naast de realtime spectrum getoond gegevens.

Om de respons van audio-apparatuur te testen, kan de MLS signaal worden ingevoerd in de Line In-ingang via een kabel aangesloten op de telefoon headset jack. Indien een hoge kwaliteit externe microfoon wordt gebruikt kan gemakkelijk worden bevestigd met een Y breakout connector in de hoofdtelefoon aansluiting.

De MLS (maximumlengte Sequence) signaal veel beter dan een eenvoudig pulssignaal dat er een hoge vermogensdichtheid en dus veroorzaakt de te testen apparatuur te werken in een meer gebruikelijke regeling door het exciteren van het hele spectrum in een keer. Deze app gebruikt een Fast Hadamard Transform de noodzakelijke convolutie van het opgenomen signaal berekenen met de MLS om de impulsresponsie van het systeem lezen.

Feedback en / of vragen / meldingen van problemen zijn van harte welkom - stuur dan e-mail.

(Als je een Android-gebaseerde SPL meter, Signal Generator, RT60 meter en Spectrum Analyser vereisen, zie onze AudioTool app, ook in Google Play.)
