Multimeter/Oscilloscope

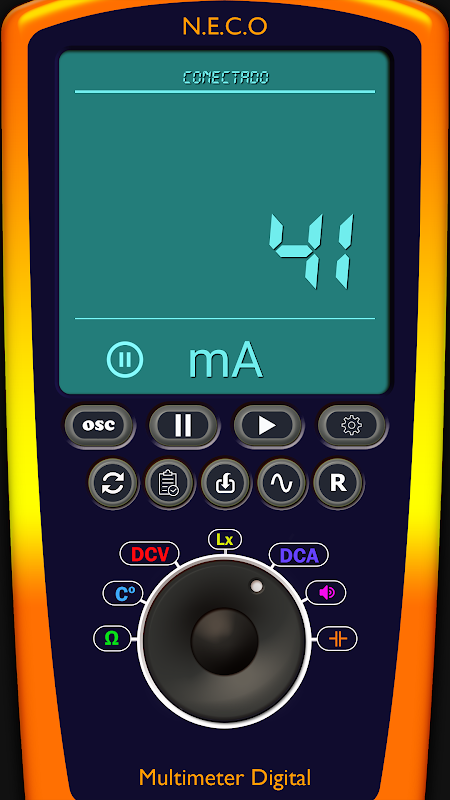

Deze digitale multimeter / oscilloscoop helpt u om

maatregel:

1 - Volts

2 - Ohms

3 - Temperatuur

4 - Het licht (lx)

5 - Frequentie

6 - Amplitude

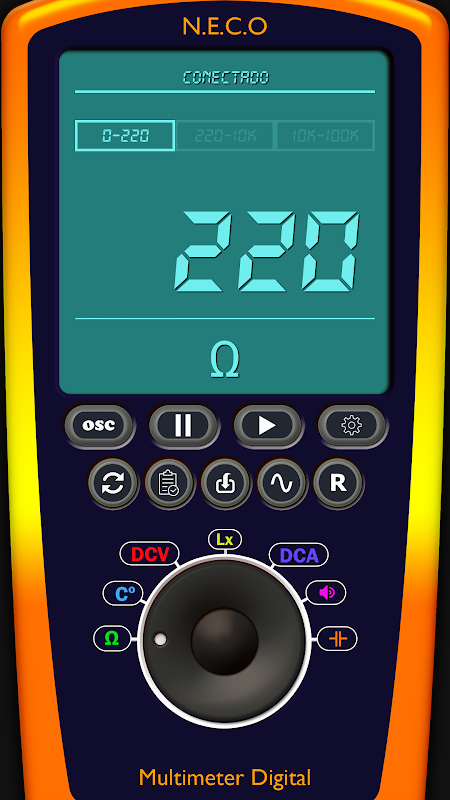

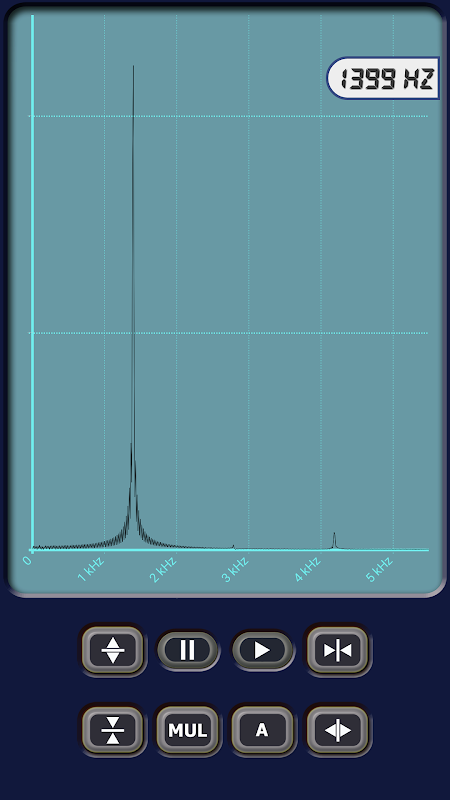

7 - Oscilloscoop inbegrepen

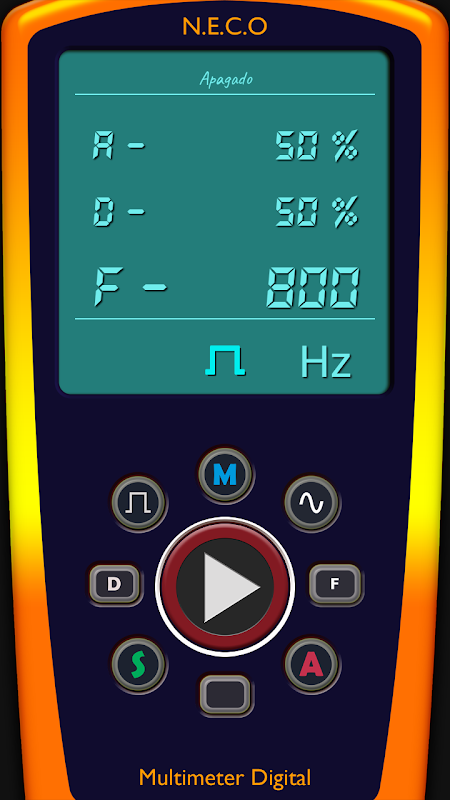

8 - Geluidsgenerator sinus / blokgolf 0Hz - 20000Hz meegeleverd (in versie pro)

9 - Kleurcodeweerstandscalculator

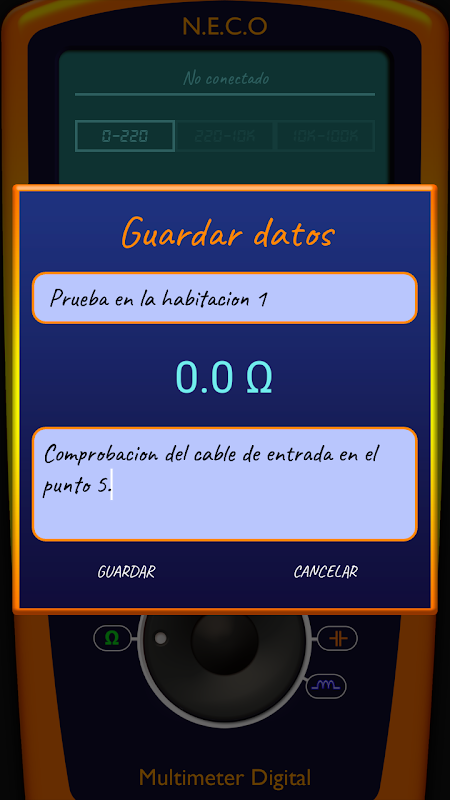

10 - Meetgegevens opslaan !!

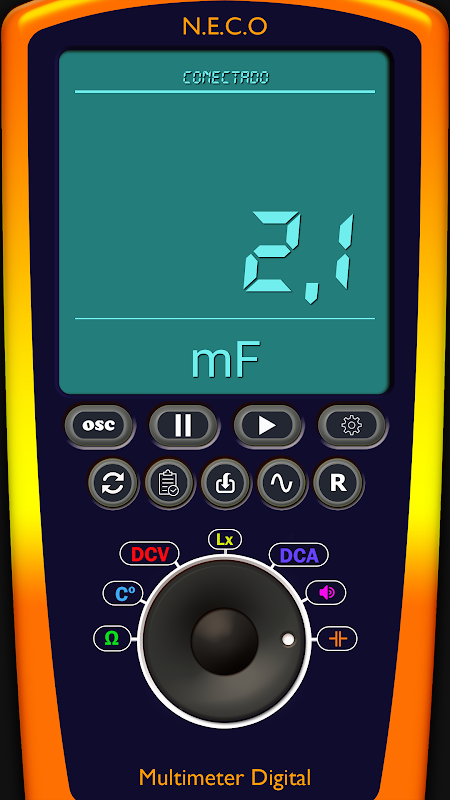

11 - Capaciteitsmeter toegevoegd van 1 nF tot 10000 mF

12 - Inductie meter!

Het is eenvoudig te bouwen, je hebt alleen nodig:

1 - Een arduino uno of nano

2 - Bluetooth-module (HC-05 of HC-06)

3 - Temperatuursensor (TMP36)

4 - Sommige weerstanden.

En voor Oscilloscoop:

1 - Een oude hoofdtelefoon met 4 pinnen

2 - Condensator van 0,1 mF tot 1 mF.

MIJN WEB-PAGINA: https://www.neco-desarrollo.es

Bekijk video tutorial Hoe oscilloscoop te gebruiken:

https://youtu.be/ZwNe8yEjjxo

** Volg voor het bouwen van het circuit **

LINK VOOR HET DOWNLOADEN SCHEMATIC:

http://neco-desarrollo.es/arduino-multimetro

LINK VOOR HET DOWNLOADEN VAN ARDUINOSCHETS HIER:

http://neco-desarrollo.es/arduino-multimetro

MIJN PAGINA WEB:

www.neco-desarrollo.es

Raden om de nauwkeurigheid te verbeteren:

1 - Controleer de spanning van 5v pin van Arduino na het aansluiten van alles, het is de referentiespanning om ohm te meten bij het aansluiten van de Bluetooth-module de spanning een beetje daalt, kan het in 4.8V, zet de juiste waarde in de Arduino-code

2 - De waarden van de weerstanden moeten nauwkeurig zijn

2 - U moet alle verbindingen lassen om parasitaire weerstanden te voorkomen

Multimeter / Oscilloscoop probeer het nu!
