Multimeter/Oscilloscope

این مولتی متر / اسیلوسکوپ دیجیتال به شما کمک می کند

اندازه گیری:

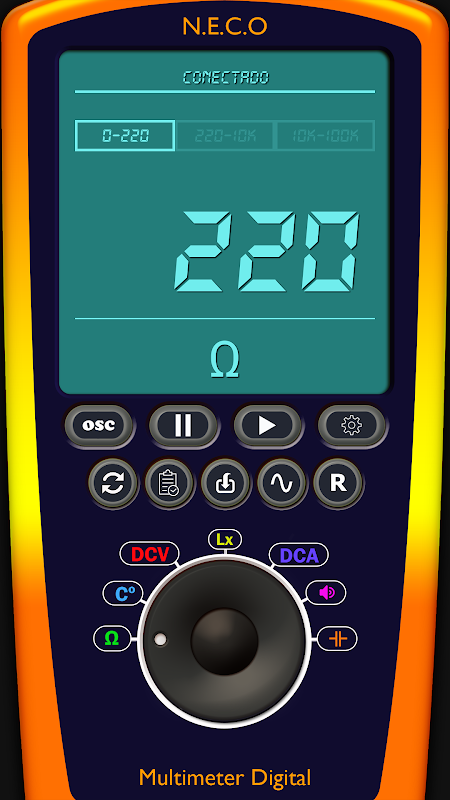

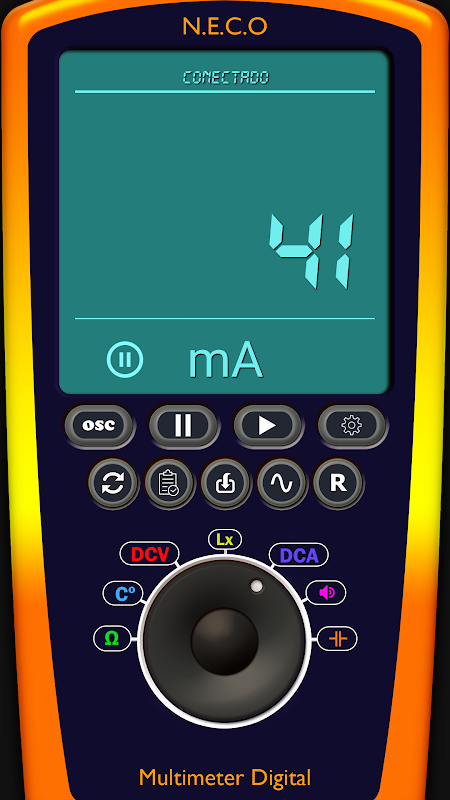

1 - ولتاژ

2 - اهم

3 - درجه حرارت

4 - نور (lx)

5 - فرکانس

6 - دامنه

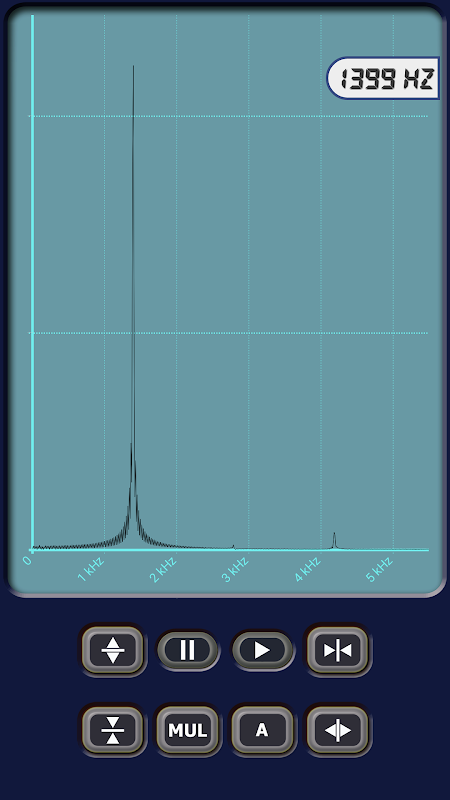

7 - اسیلوسکوپ گنجانده شده است

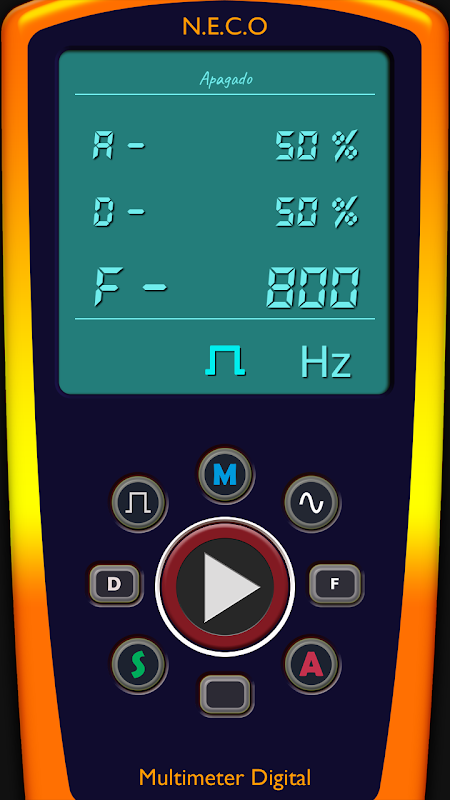

8 - ژنراتور صوتی / موج مربعی 0Hz - 20000Hz شامل (در نسخه طرفدار)

9 - ماشین حساب مقاومت رنگ کد

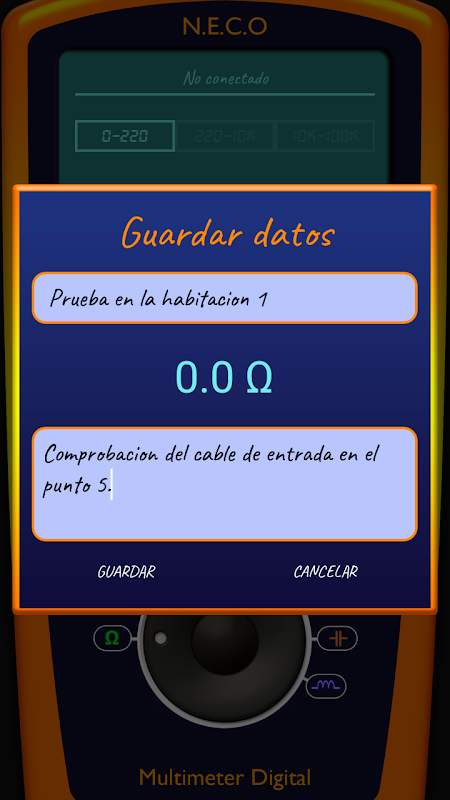

10 - صرفه جویی در اندازه گیری اطلاعات!

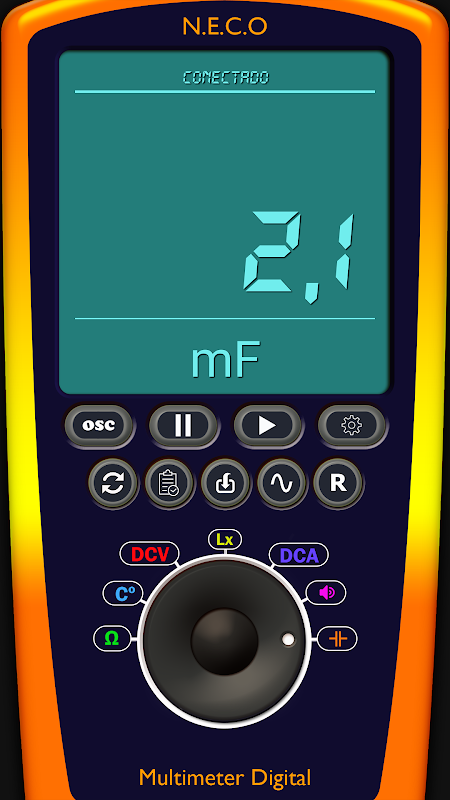

11 - اضافه شدن ظرفیت خازن از 1nF به 10000 mF

12 - متر القایی!

آسان ساختن، شما فقط نیاز دارید:

1-Arduino uno یا نانو

2 - ماژول بلوتوث (HC-05 یا HC-06)

3 - سنسور دما (TMP36)

4 - برخی از مقاومت.

و برای اسیلوسکوپ:

1 - هدفون های قدیمی با 4 پین

2 - خازن از 0.1mF تا 1mF.

صفحه وب من: https://www.neco-desarrollo.es

لطفا آموزش تصویری نحوه استفاده از اسیلوسکوپ:

https://youtu.be/ZwNe8yEjjxo

** برای ساخت مدار دنبال این است **

لینک برای دانلود اسکریپت:

http://neco-desarrollo.es/arduino-multimetro

لینک برای دانلود اسکریپت ARDUINO در اینجا:

http://neco-desarrollo.es/arduino-multimetro

صفحه وب من:

www.neco-desarrollo.es

شوراها برای بهبود دقت:

1 - پس از اتصال همه چیز، ولتاژ 5V پین از arduino را بررسی کنید، ولتاژ مرجع برای اندازه گیری اهم در هنگام اتصال ماژول بلوتوث ولتاژ کمی کاهش می یابد، می تواند در 4.8V باشد، مقدار دقیق را در کد arduino

2 - مقادیر مقاومت باید دقیق باشند

2 - برای جلوگیری از مقاومت در برابر انگل، باید تمام اتصالات جوش کنید

مولتی متر / اسیلوسکوپ اکنون آن را امتحان کنید
