Operational Amplifiers Guide

Op Amp Tool – Ontwerp en bereken operationele versterkerschakelingen

Uw ultieme gids voor operationele versterkerschakelingen en -berekeningen

Of u nu student, hobbyist of professioneel elektronica-ingenieur bent, Op Amp Tool biedt alles wat u nodig hebt om analoge schakelingen te ontwerpen, berekenen en simuleren met behulp van operationele versterkers (op-amps). De app bevat meer dan 70 schakelingsvoorbeelden, rekenmachines en naslagwerken om u te helpen bij het bouwen van projecten, het bestuderen van theorie of het prototypen van analoge systemen.

Gebruik het als een draagbare assistent voor schakelingsontwerp – perfect voor practica, veldwerk of lessen.

Functies en circuitcategorieën:

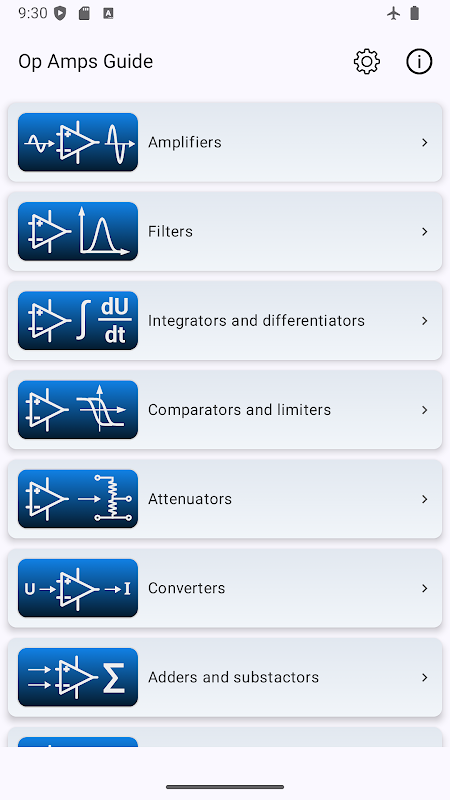

Versterkers

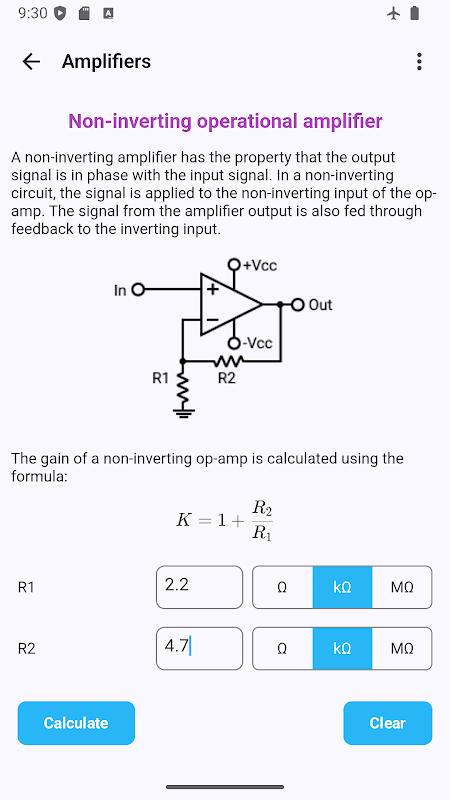

• Niet-inverterende en inverterende versterkers

• Spanningsrepeaters

• Differentiële versterkers (met en zonder T-brug)

• AC-spanningsversterkers

Actieve filters

• Laagdoorlaat- en hoogdoorlaatfilters (inverterend en niet-inverterend)

• Banddoorlaatfilters

• Op gyrator gebaseerde ontwerpen

Integratoren en differentiatoren

• Enkelvoudige en dubbele integratoren

• Spanningsdifferentiatoren

• Geavanceerde som- en verschilconfiguraties

Comparatoren

• Standaard comparatoren

• Begrenzers (met/zonder Zenerdiodes)

• RS-triggercircuits

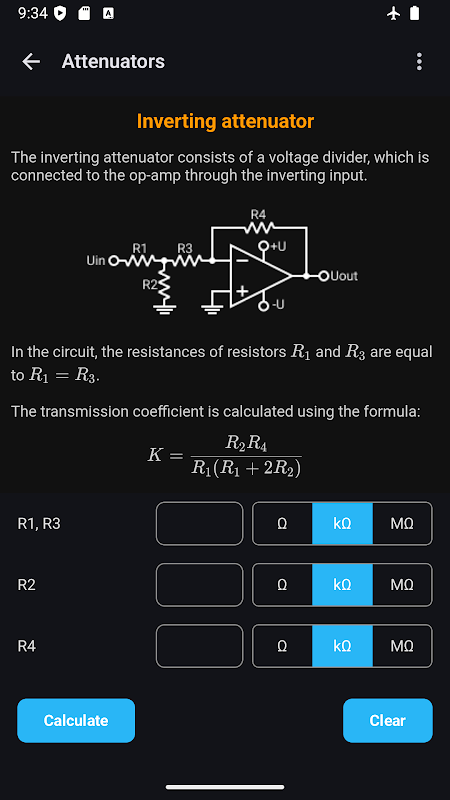

Verzwakkers:

• Inverterende en niet-inverterende configuraties

Converters:

• Spannings-naar-stroom-converters (inverterend, niet-inverterend en differentieel)

Optellers en aftrekkers

• Inverterende en niet-inverterende optellers

• Optel- en aftrekcircuits

Logaritmisch en exponentieel Versterkers

• Logaritmische/exponentiële versterkers op basis van diodes en transistoren

Sinusgolfgeneratoren:

• Op-amp-oscillatoren

• Oscillator met diode in het terugkoppelpad

• Twin-T-netwerksignaalgenerator

Blokgolfpulsgeneratoren

• Op-amp-blokgolfgenerator

• Instelbare blokgolfgenerator

• Verbeterde blokgolfgenerator

• Instelbare duty-cycle

Driehoekgolfsignaalgeneratoren

• Niet-lineaire driehoekgolfgenerator

• Zaagtandgenerator met variabele symmetrie

• Lineaire driehoekgolfgenerator

• Instelbare lineaire driehoekgolfgenerator

• Rampgenerator met variabele symmetrie

Referentiesectie

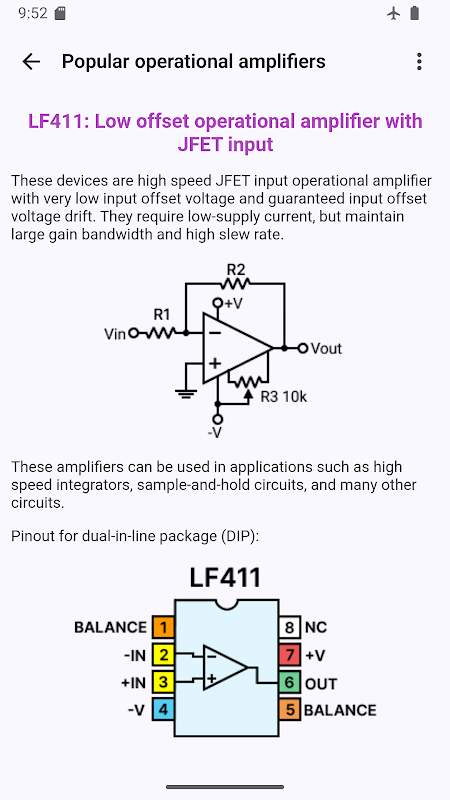

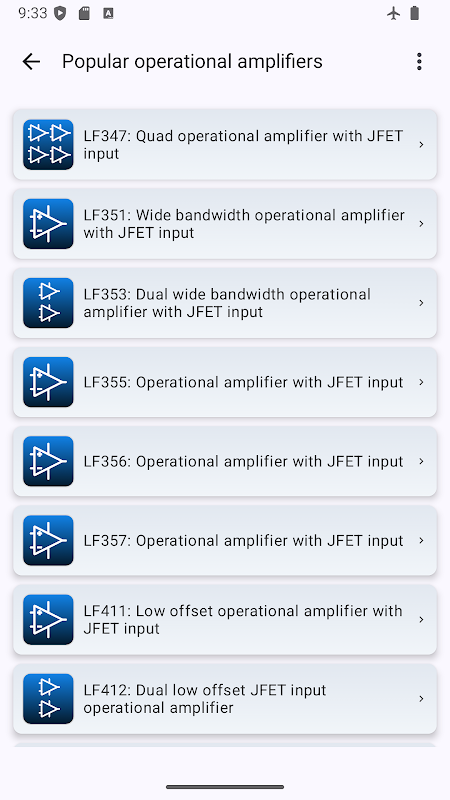

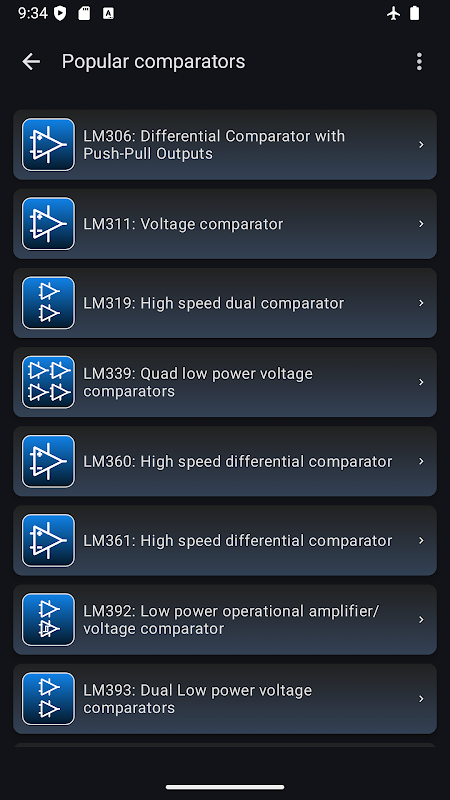

• Pinouts en beschrijvingen voor populaire operationele versterkers en comparatoren

De applicatie is beschikbaar in 11 talen: Engels, Frans, Duits, Indonesisch, Italiaans, Pools, Portugees, Russisch, Spaans, Turks en Oekraïens.

Bij elke update worden nieuwe rekenmachines en circuitvoorbeelden toegevoegd om ervoor te zorgen dat de app relevant en nuttig blijft.

Ontwerp slimmere analoge circuits – ga vandaag nog aan de slag met Op Amp Tool!
