Stroboscope Engineer

Stroboscoop-app en optische toerenteller voor het meten van roterende, trillende, oscillerende of heen en weer bewegende objecten. De optische toerenteller kan worden gebruikt door deze te starten vanuit MENU - TOERENTELLER.

Het wordt het meest gebruikt voor:

- het aanpassen van de rotatiesnelheid - bijvoorbeeld het aanpassen van de rotatiesnelheid van de draaitafel

- aanpassing van de trillingsfrequentie

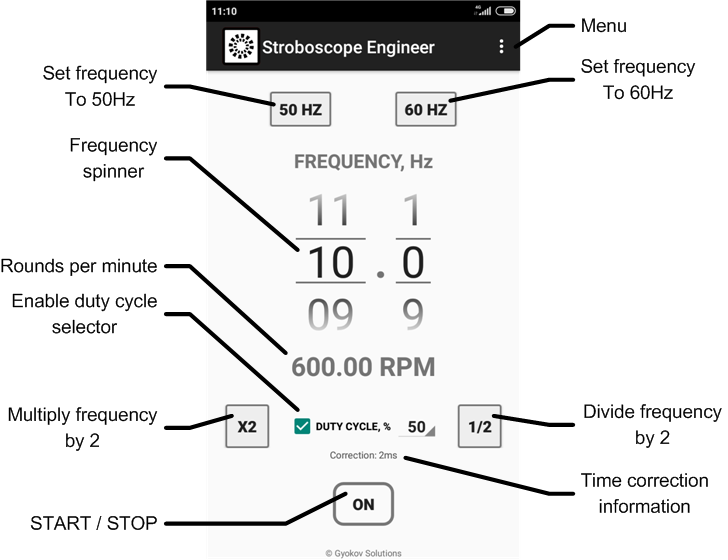

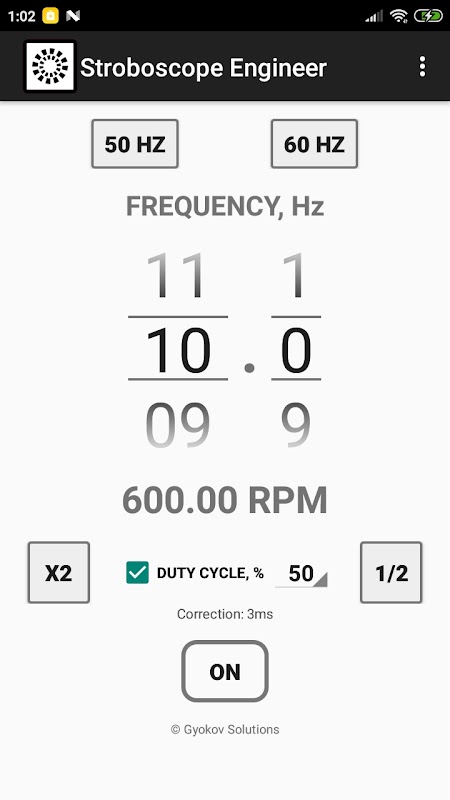

Hoe te gebruiken:

1. Start app

2. Stel de frequentie van het stroboscooplicht in (in Hz) met behulp van nummerkiezers

3. Druk op de AAN/UIT-knop om het stroboscooplicht te starten

- gebruik knop [x2] om de frequentie te verdubbelen

- gebruik knop [1/2] om de frequentie te halveren

- gebruik knop [50 Hz] om de frequentie in te stellen op 50 Hz. Dit is voor het aanpassen van de snelheid van de draaitafel.

- gebruik knop [60 Hz] om de frequentie in te stellen op 60 Hz. Dit is ook voor het afstellen van de draaitafel.

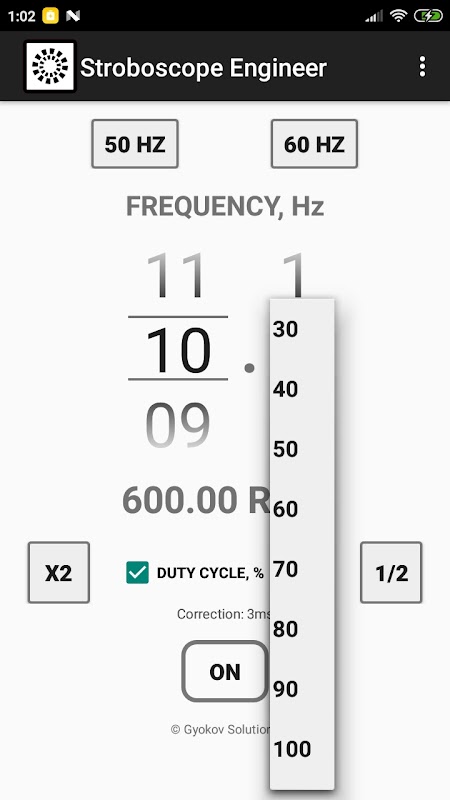

- activeer de werkcyclus door het selectievakje [DUTY CYCLE] aan te vinken en pas de werkcyclus aan in procenten. Inschakelduur is het percentage tijd per cyclus waarin het flitslicht brandt.

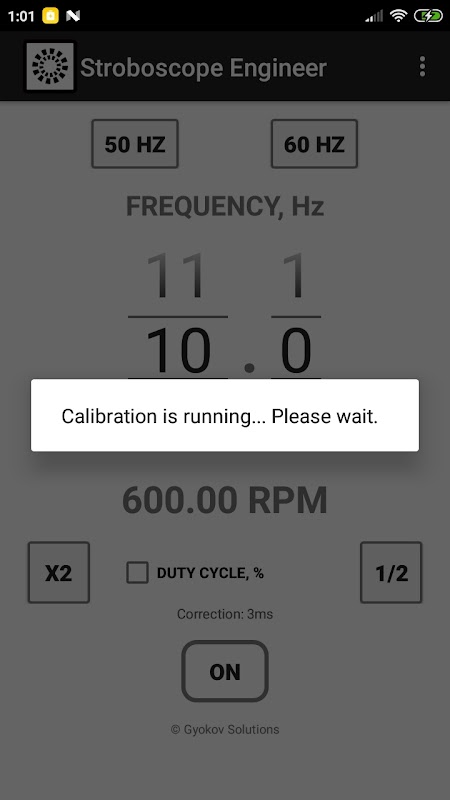

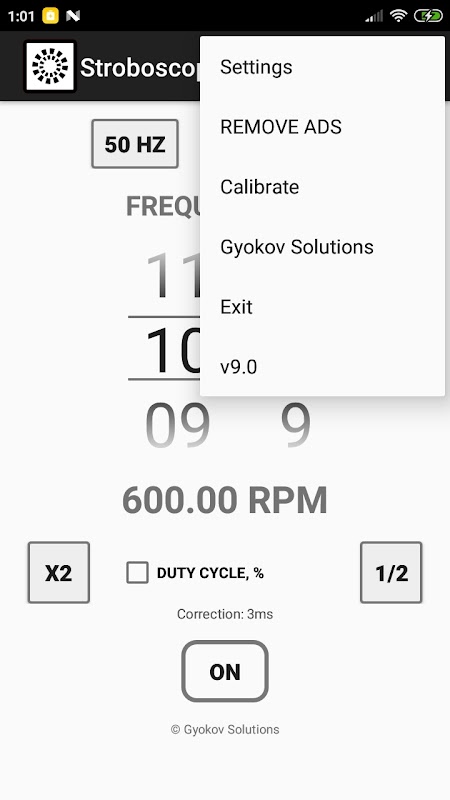

- optioneel kunt u de app kalibreren door de kalibratie te starten vanuit MENU - Kalibreren. Het is goed om kalibratie uit te voeren wanneer de frequentie wordt gewijzigd. U kunt de correctietijd ook handmatig instellen in Instellingen.

De nauwkeurigheid van de stroboscoop hangt af van de latentie van het flitslicht van uw apparaat.

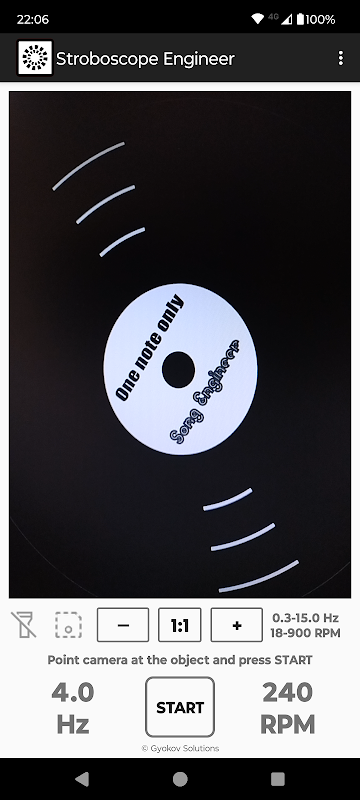

De optische toerenteller kan worden gebruikt door deze te starten vanuit MENU - TOERENTELLER.

Het analyseert bewegende objecten en bepaalt de frequentie in Hz en RPM.

Hoe te gebruiken:

- richt de camera op het object en druk op START

- houd 5 seconden vast

- resultaat wordt weergegeven in Hz en RPM

U kunt tijdens de meting gemaakte beelden opslaan door op het schijfpictogram te klikken. Aan het einde van de meting wordt een bericht weergegeven met informatie over hoeveel afbeeldingen er zijn opgeslagen. Afbeeldingen worden opgeslagen in de map Afbeeldingen/Stroboscoop. De naam van de afbeeldingen eindigt met informatie over hoeveel milliseconden ze zijn gemaakt ten opzichte van de eerste foto. U kunt deze informatie gebruiken om de object-RPM te bepalen door de tijd tussen vergelijkbare afbeeldingen te berekenen.

De minimum- en maximumfrequentie kunnen worden ingesteld in INSTELLINGEN - TOERENTELLER. Het verhogen van de minimumfrequentie zal de tijd die nodig is voor de meting verminderen. Maximale frequentie is 30 Hz (1800 RPM). Het verlagen van de maximale frequentie zal de tijd die nodig is voor verwerking tijdens de meting verbeteren.
