Stroboscope Engineer

회전, 진동, 진동 또는 왕복하는 물체를 측정하기 위한 스트로보스코프 앱 및 광학 타코미터입니다. 광학 타코미터는 메뉴 - 타코미터에서 시작하여 사용할 수 있습니다.

가장 일반적으로 사용되는 용도는 다음과 같습니다.

- 회전 속도 조정 - 예를 들어 턴테이블의 회전 속도 조정

- 진동 주파수 조정

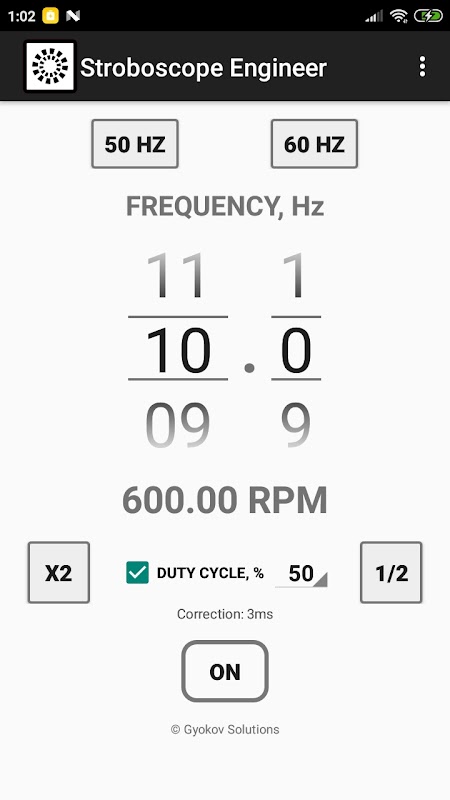

사용 방법:

1. 앱 시작

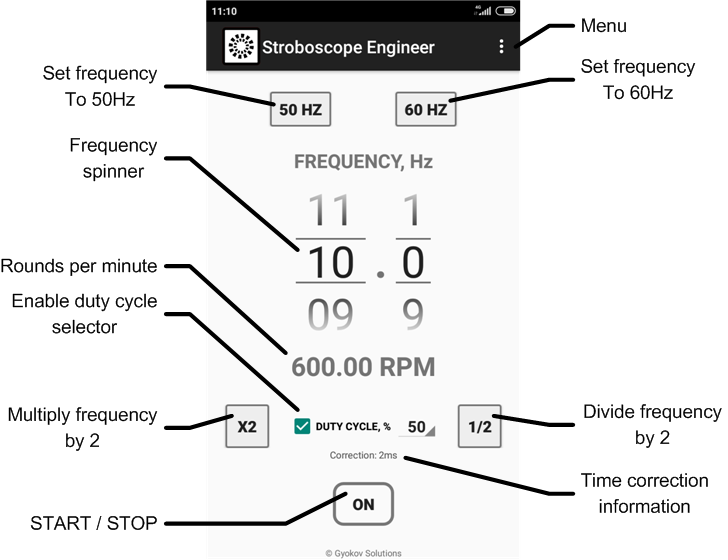

2. 숫자 선택기를 사용하여 스트로보 조명의 주파수(Hz 단위)를 설정합니다.

3. ON/OFF 버튼을 눌러 스트로보 라이트를 시작합니다.

- 주파수를 두 배로 늘리려면 버튼 [x2]를 사용하세요.

- 주파수를 절반으로 줄이려면 버튼 [1/2]을 사용하세요.

- [50Hz] 버튼을 사용하여 주파수를 50Hz로 설정합니다. 턴테이블 속도 조절을 위한 것입니다.

- [60Hz] 버튼을 사용하여 주파수를 60Hz로 설정합니다. 이것은 턴테이블 조정용이기도 합니다.

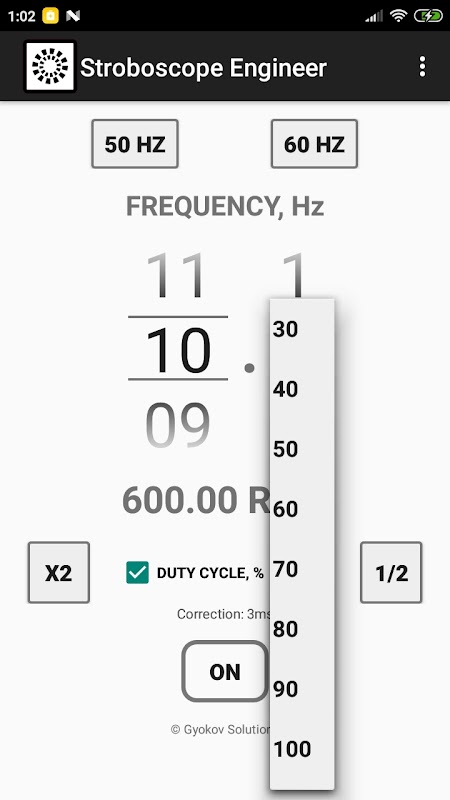

- [DUTY CYCLE] 확인란을 선택하여 듀티 사이클을 활성화하고 듀티 사이클을 백분율로 조정합니다. 듀티 사이클은 플래시 라이트가 켜져 있을 때 사이클당 시간의 백분율입니다.

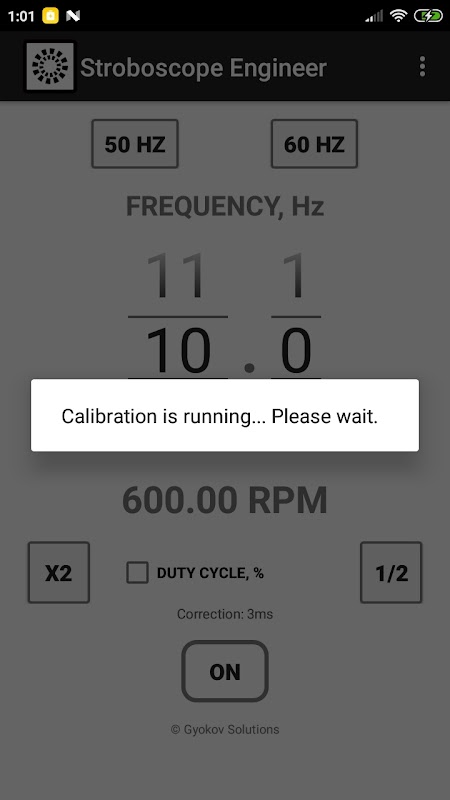

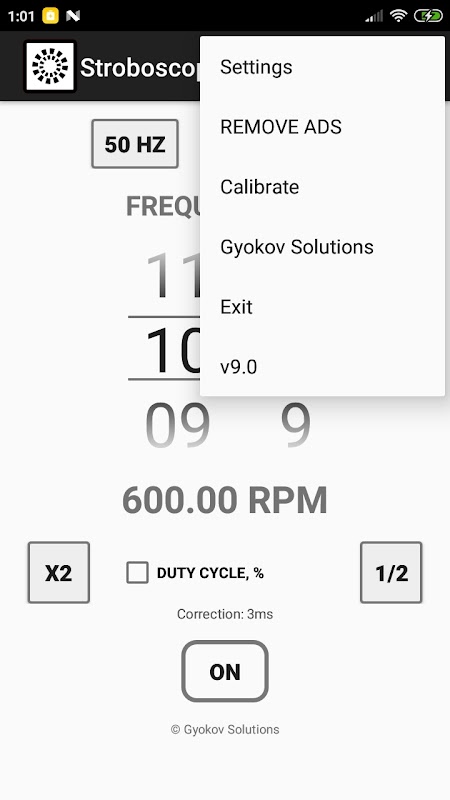

- 선택적으로 메뉴 - 교정에서 교정을 시작하여 앱을 교정할 수 있습니다. 주파수가 변경되면 Calibration을 하는 것이 좋습니다. 설정에서 수정 시간을 수동으로 설정할 수도 있습니다.

스트로보스코프의 정확도는 장치 플래시 라이트의 대기 시간에 따라 달라집니다.

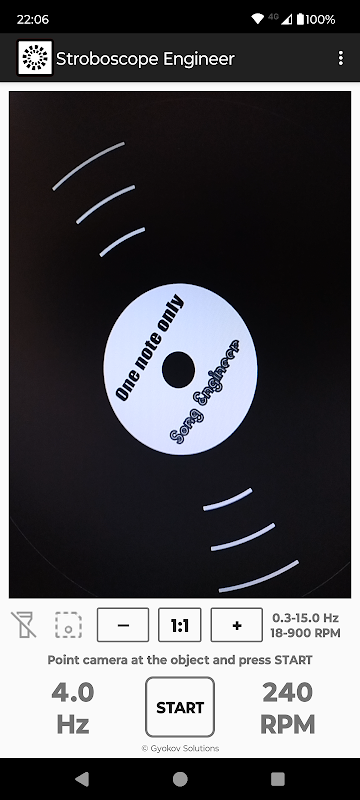

광학 타코미터는 메뉴 - 타코미터에서 시작하여 사용할 수 있습니다.

움직이는 물체를 분석하고 주파수(Hz 및 RPM)를 결정합니다.

사용 방법:

- 카메라를 물체로 향하게 하고 START를 누르세요.

- 5초 동안 자세를 유지하세요.

- 결과는 Hz 및 RPM으로 표시됩니다.

디스크 아이콘을 클릭하면 측정 중에 캡처된 이미지를 저장할 수 있습니다. 측정이 끝나면 저장된 이미지 수에 대한 정보가 포함된 메시지가 표시됩니다. 이미지는 Pictures/Strobscope 폴더에 저장됩니다. 이미지 이름은 첫 번째 사진을 기준으로 촬영된 시간(밀리초)에 대한 정보로 끝납니다. 이 정보를 사용하여 유사한 이미지 간의 시간을 계산하여 개체 RPM을 결정할 수 있습니다.

최소 및 최대 주파수는 설정 - 타코미터에서 설정할 수 있습니다. 최소 주파수를 높이면 측정에 필요한 시간이 줄어듭니다. 최대 주파수는 30Hz(1800RPM)입니다. 최대 주파수를 줄이면 측정 중 처리에 필요한 시간이 향상됩니다.
