USB Serial Control Panel Lite

Smart phones seriële bedieningspaneel programma. USB-apparatuur die gebruikmaakt van Silicon Laboratories CP210X, FTDI FT232 en Prolific PL2303, CDC / ACM UART naar USB Bridge-chips kunnen worden gebruikt om verbinding te maken met uw smartphone.

Zigbee Chip TI CC2531 (USB-Enabled SOC oplossing voor 2.4-GHz IEEE 802.15.4 en ZigBee App) kan ook worden gebruikt.

U kunt veelgebruikte functies als knoppen toevoegen, en klik vervolgens op de knop om vooraf geconfigureerde gegevens te verzenden.

- Ondersteund chip: Silicon Laboratories (CP210X), FTDI (FT232), Prolific (PL2303)

- ARDUINO Ondersteuning (FTDI, CDC / ACM)

- Ondersteunde telefoons: USB host ondersteuning smartphones (Samsung galaxy2/galaxy 3/galaxy note / galaxy note2/Vega racer R3)

- Ondersteunde Android-versie: Android-versie 3.1 (API Level 12)

0. Snel aan de slag

1) Gebruik de OTG-kabel op de USB-apparaat aan te sluiten op uw smartphone aub.

2) Smart phone usb apparaat detecteren, en vervolgens vraagt ​​of te lopen. Klik op OK om de App te voeren.

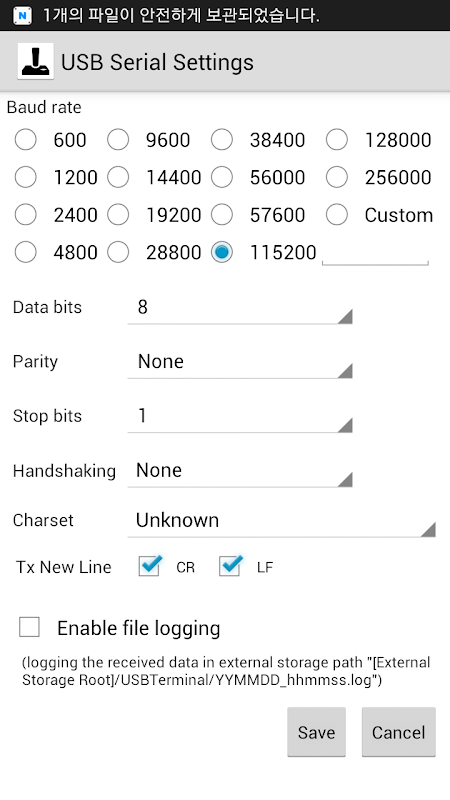

3) Klik op de knop "Settings" (moersleutel) van rechterbovenhoek om de seriële communicatie in te stellen.

4) Klik op de knop "Opslaan".

5) Klik op de "Connect-knop (icoon telefoon)" van de rechterbovenhoek om verbinding te maken met het apparaat.

6) Klik op "add conrol knop" (plusteken) in de knoppenbalk, en vervolgens de naam invoeren en de inhoud te sturen

7) Klik op de knop Opslaan

8) Controle-toets zal worden toegevoegd aan het panel.

9) Klik op de knop op het bedieningspaneel, zal app de gegevens (content) overbrengen naar het apparaat.

10) App zal de reactie van USB-apparaat bij het ontvangen van SMS-weergave te tonen.

2. Controle van de knoppen

Binaire gegevens worden ingevoerd zoals hieronder weergegeven, kunt u in hexadecimale, binaire of decimale

- Decimaal: @ + 숫자 3 cijfers (0 ~ 255) ex) CR: @ 013

- Hex: # + 2-cijferige hex, ex) CR: # 0D

- Binair: & + 8-cijferig binair, ex) CR: & 00001101

  ※ Escape @, #, &: steek twee keer achter elkaar om @ te sturen, #, &

Vertraging tussen de verstuurde gegevens kunnen worden ingevoerd.

- Insert delay (ms) in te sturen gegevens tussen "<%" en "%>"

  ex) up <% slaap: 1000%> omlaag <% slaap: 2000%> links <% slaap: 3000%> rechts

  1) stuur "up"

  2) slapen 1 seconde

  3) te sturen "naar beneden"

  4) slapen 2 seconde

  5) Send "links"

  6) slapen 3 tweede

  7) te sturen "rechts"
