Grbl Controller

Контроллер GRBL (Bluetooth | USB)

Используйте свой телефон для управления станком с ЧПУ, работающим под управлением прошивки GRBL 1.1. Подключайтесь по Bluetooth (HC-05 / HC-06) или через USB OTG-кабель, перемещайте оси, отправляйте G-коды и отслеживайте состояние станка в режиме реального времени.

СОСТОЯНИЕ СТАНКА

* Текущее положение станка (MPos) и рабочее положение (WPos)

* Цветовое отображение состояния станка: Простой, Работа, Удержание, Перемещение, Сигнализация, Проверка

* Активная система координат, единицы измерения, режим расстояния и скорость подачи

* Уровни буфера планировщика и последовательного порта (включаются с помощью параметра GRBL $10=2)

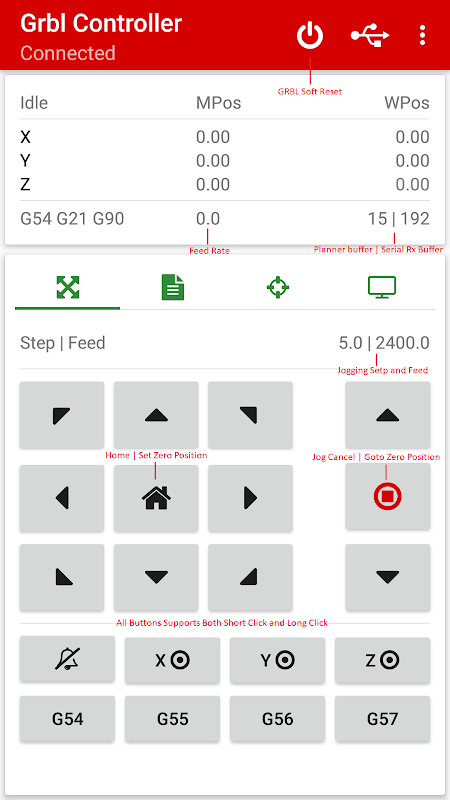

ПЕРЕМЕШИВАНИЕ

* Простая панель перемещения с угловым (диагональным) перемещением

* Раздельный шаг для XY и Z, а также скорость подачи при перемещении

* Кнопки остановки перемещения, возврата в исходное положение и разблокировки сигнализации

* Установка нуля для X, Y и Z

* Переключение между G54, G55, G56 и G57

ПОТОКОВАЯ ПЕРЕДАЧА ФАЙЛОВ

* Отправка файлов G-кода из любой точки телефона

* Поддерживаемые типы файлов: .gcode, .nc, .ngc и .tap

* Потоковая передача с подсчетом символов (буферизованная) для плавной и быстрой работы

* Дополнительный одношаговый режим: отправляет одну строку и ожидает подтверждения перед отправкой Далее

* Ход выполнения, количество строк и прошедшее время

* Режим проверки для тестирования файла без перемещения станка

Переопределения

* Переопределения подачи, шпинделя и быстрого перемещения в реальном времени GRBL 1.1

* Кнопки управления шпинделем, подачей охлаждающей жидкости и распылением охлаждающей жидкости

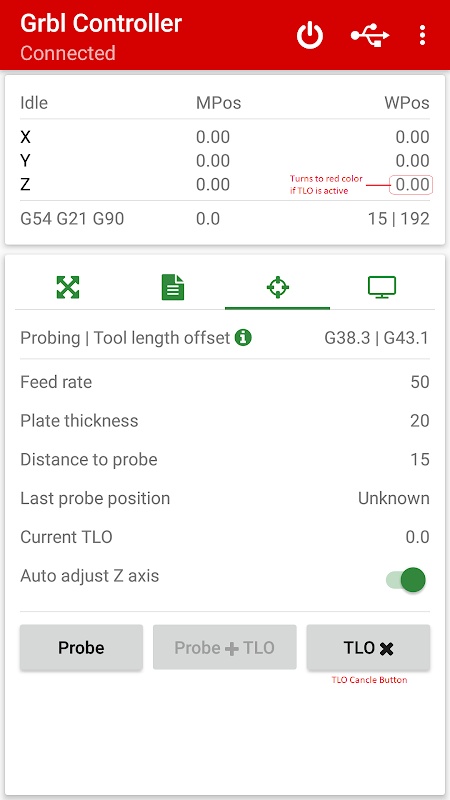

Измерение и смена инструмента

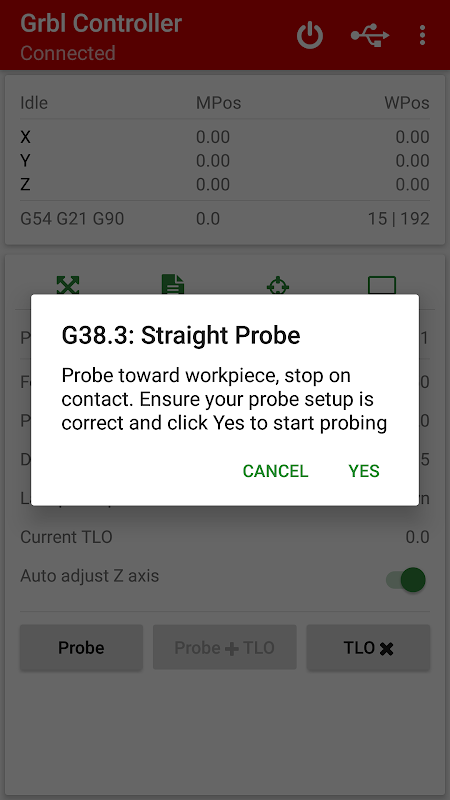

* Измерение с помощью G38.3 с автоматической регулировкой оси Z

* Ручная смена инструмента со смещением длины инструмента (G43.1)

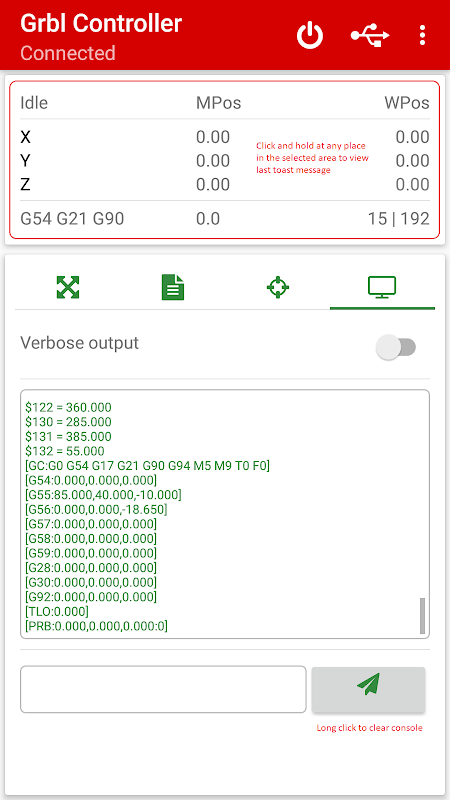

Консоль и пользовательские кнопки

* Отправляйте команды G-кода или GRBL напрямую и смотрите каждый ответ

* История команд

* Четыре пользовательские кнопки, которые выполняют многострочные команды, с отдельными действиями для короткого и длительного нажатия

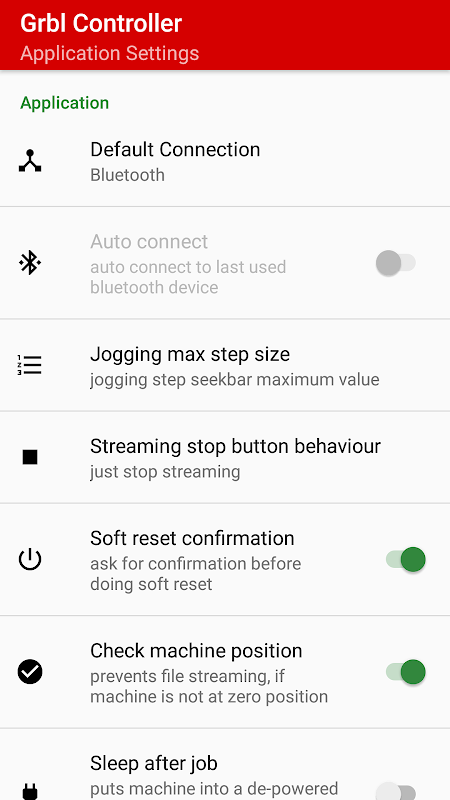

Другое

* Работает в фоновом режиме с низким энергопотреблением

* Возможность оставлять экран включенным во время выполнения задания

* Автоматическое подключение к последнему использованному устройству Bluetooth

Видео

* Контроллер GRBL для Android (от Мэтта): https://www.youtube.com/watch?v=j03sw0HJWbo

* Управляйте своим ЧПУ с помощью Подключение телефона Android через Bluetooth без ПК (от Maker Tutor): https://www.youtube.com/watch?v=U6teAczns5w

* Как управлять станком с ЧПУ с помощью контроллера GRBL на хинди (от инженера Нитиша Шармы): https://www.youtube.com/watch?v=So_Eh-dNcvc

ТРЕБОВАНИЯ

1. Android 8.0 или выше с поддержкой Bluetooth или USB OTG

2. GRBL 1.1f или выше

3. Модуль Bluetooth, например HC-05 или HC-06, уже сопряженный с телефоном, или USB OTG-адаптер

ПРИМЕЧАНИЯ

1. Для получения помощи используйте GitHub. Я не могу оказывать поддержку в комментариях Play Store.

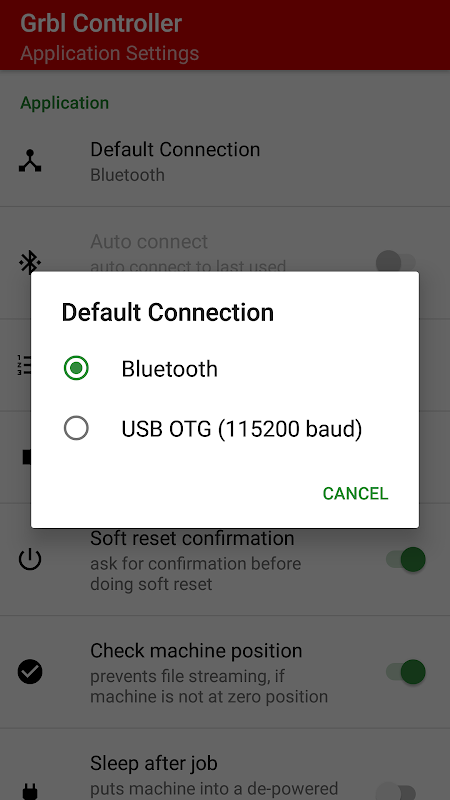

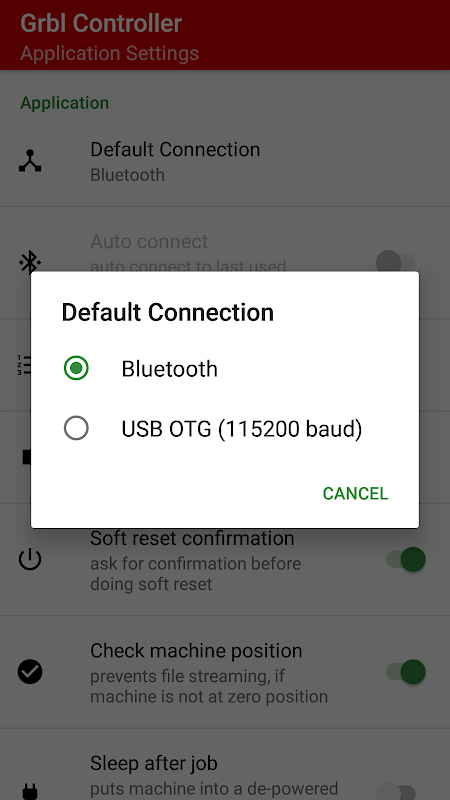

2. При первом подключении модуля Bluetooth к вашему устройству установите скорость передачи данных на 115200 (8 бит, без контроля четности, 1 стоповый бит). Это скорость передачи данных по умолчанию для GRBL 1.1. 3. USB OTG работает только со скоростью передачи данных GRBL 115200 бод.

4. Для беспроблемного выполнения заданий в фоновом режиме отключите оптимизацию батареи для этого приложения.

5. Приложение не удаляет десятичные знаки, не удаляет неподдерживаемые G-коды и не расширяет стандартные циклы сверления или M06.

6. Руководство пользователя и помощь по настройке: https://zeevy.github.io/grblcontroller/

Система отслеживания ошибок и исходный код: https://github.com/zeevy/grblcontroller/

Русский перевод: Николай Кирик
