IC 555 Timer Pro

Руководство по таймерам и калькуляторам IC 555 для схемотехников и инженеров

Это приложение содержит около 60 учебных пособий и схем с использованием серии IC 555. Будет полезно как новичкам, так и опытным любителям электроники, студентам и инженерам. Это приложение можно использовать в качестве справочника при создании различных электронных схем и проектов с таймерами 555.

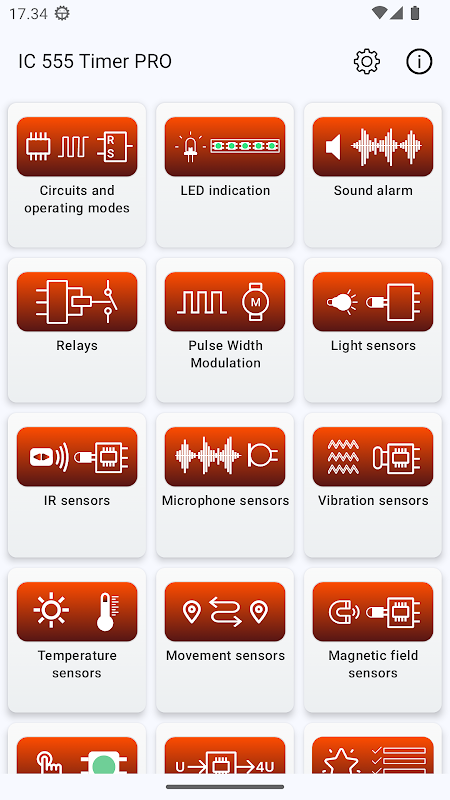

Приложение содержит следующие ссылки, калькуляторы и руководства:

Принципиальная схема и режимы работы

• 555 таймеров

• Внутренняя структура

• Распиновка серии 555

• Распиновка серии 556

• Распиновка серии 558

• Таймеры на основе технологии КМОП.

• Моностабильный режим

• Бистабильный режим

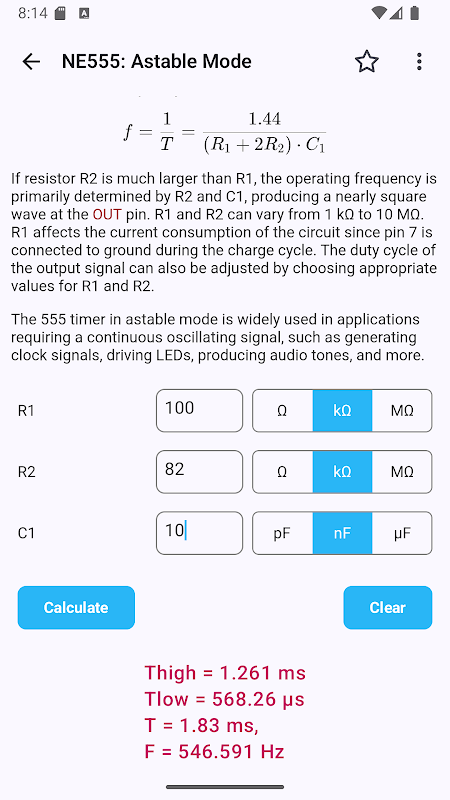

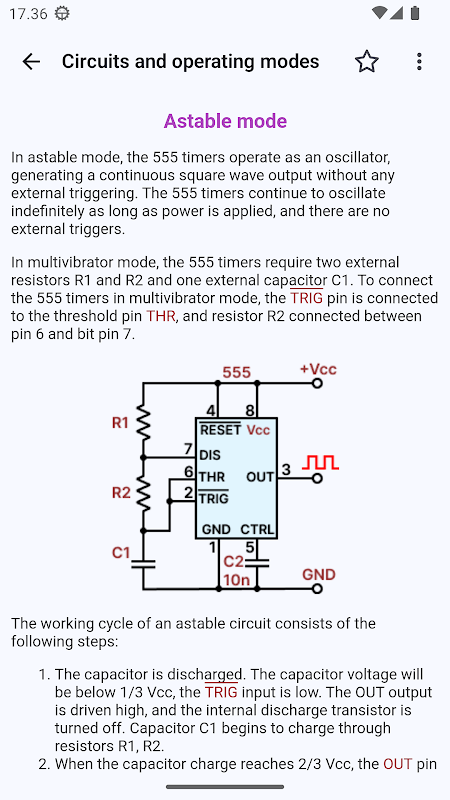

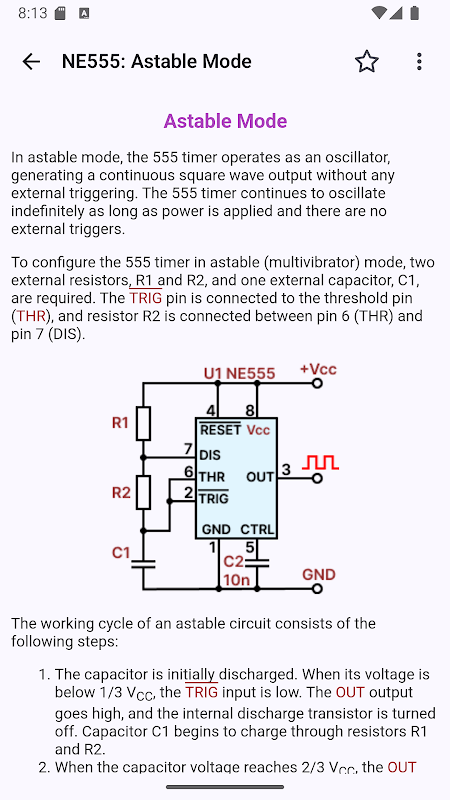

• Нестабильный режим

• Триггер Шмитта

• Подключение модулей из комплекта датчиков Arduino.

Светодиодная индикация

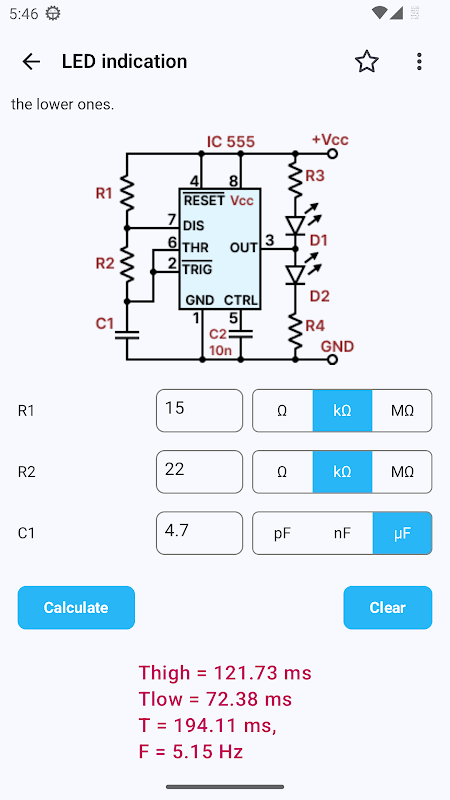

• Подключение светодиодов

• Двустороннее подключение светодиодов

• Модуль лазерного передатчика KY-008

• KY-034 Модуль автоматического мигания цветного светодиода

Звуковая сигнализация

• Звуковая сигнализация

• Двухтональная сирена

• Модуль пассивного зуммера KY-006.

• Модуль активного зуммера KY-012.

Реле

• Релейное управление

• Релейный модуль KY-019.

Широтно-импульсная модуляция

• Широтно-импульсная модуляция (ШИМ).

• Генератор с фиксированным рабочим циклом 50%

• Цепь с рабочим циклом менее 50 %

• Регулятор скорости электродвигателя

• KY-009 Полноцветный светодиодный SMD-модуль RGB

• Полноцветный светодиодный модуль RGB KY-016.

Датчики света

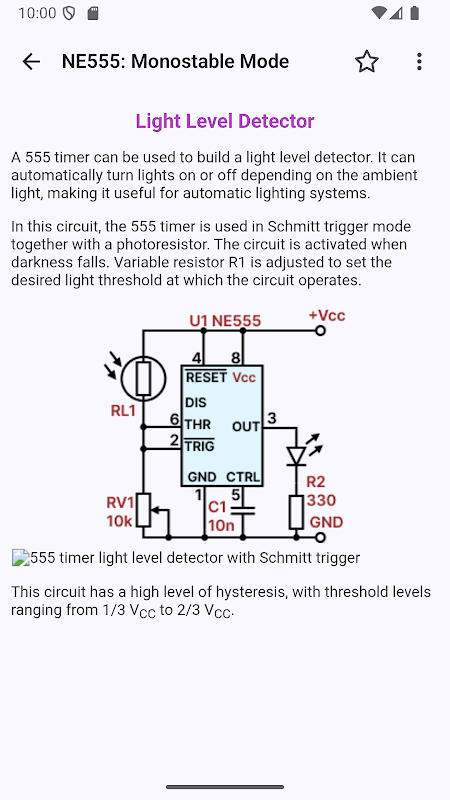

• Датчик уровня освещенности

• Датчик освещенности-компаратор

• Модуль измерения освещенности KY-018.

ИК-датчики

• Модуль фотореле KY-010.

• Модуль датчика пламени KY-026.

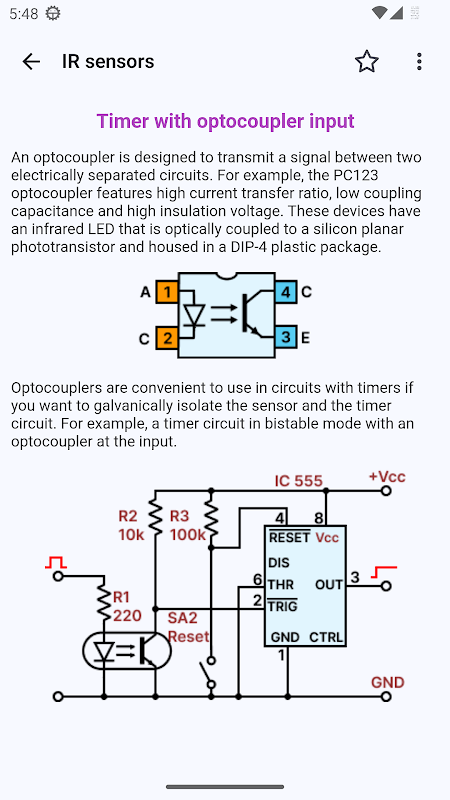

• Таймер с входом оптопары

Микрофонные датчики

• Микрофонный модуль KY-037.

• Модуль датчика звука микрофона KY-038

Датчики вибрации

• Модуль вибровыключателя KY-002

• Модуль датчика детонации KY-031.

Датчики температуры

• Датчик температуры

• Модуль аналогового датчика температуры KY-013.

• Модуль датчика температуры KY-028

Датчики движения

• Модуль ртутного переключателя наклона KY-017

• Модуль датчика предотвращения препятствий KY-032.

• Модуль слежения за линией KY-033

• Модуль переключателя наклона KY-020

Датчики магнитного поля

• Модуль магнитного датчика Холла KY-003

• Модуль магнитного геркона KY-021.

• Модуль линейного магнитного зала KY-024

• Модуль геркона KY-025.

• Модуль аналогового магнитного датчика Холла KY-035.

Сенсорные датчики и кнопки

• Устранение дребезга контактов

• Кнопочный модуль KY-004

• Модуль сенсорного датчика KY-036

Преобразователи напряжения

• Удвоитель напряжения

• Преобразователь напряжения отрицательной полярности.

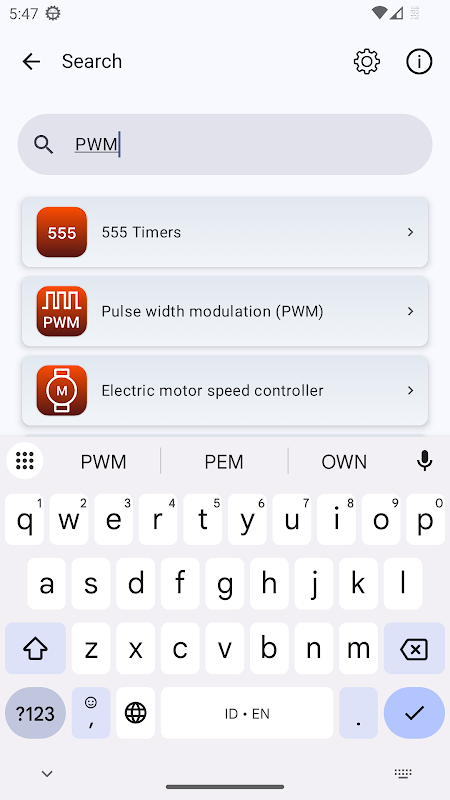

Программа переведена на восемь языков: английский, французский, немецкий, итальянский, португальский, русский, испанский, украинский. Также в программе имеется функция полнотекстового поиска.

Содержимое приложения обновляется и дополняется с выходом каждой новой версии.

Примечание. Товарный знак Arduino, а также все другие торговые наименования, упомянутые в этой программе, являются зарегистрированными товарными знаками соответствующих компаний. Эта программа разработана независимым разработчиком и никоим образом не связана с этими компаниями.
