Transformer Calculator

Uygulama güç transformatörleri ve ototransformatörlerinin güç ve enerji kayıplarının maliyetini hesaplamak için tasarlanmıştır. Bu transformatör aşağıdaki türlerde verileri kullanmak üzere tasarlanmıştır:

İki sarma trafo - ikincil sargı gerilimi olan gerilim trafosu;

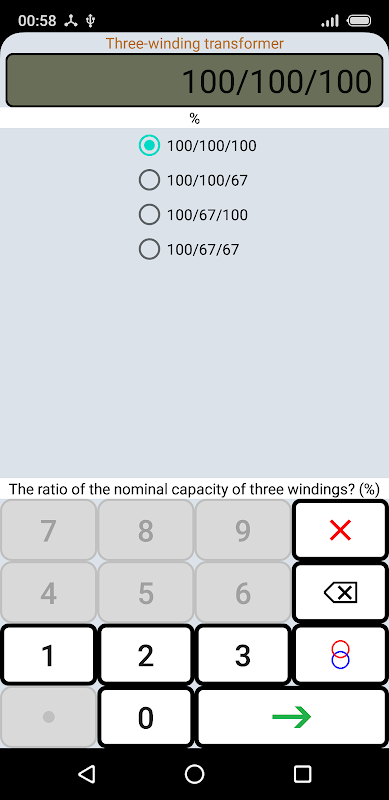

transformatörler üç sarma - gerilim trafo iki ikincil sargılar sahip: Birincil ve ikincil.

Giriş için parametreler:

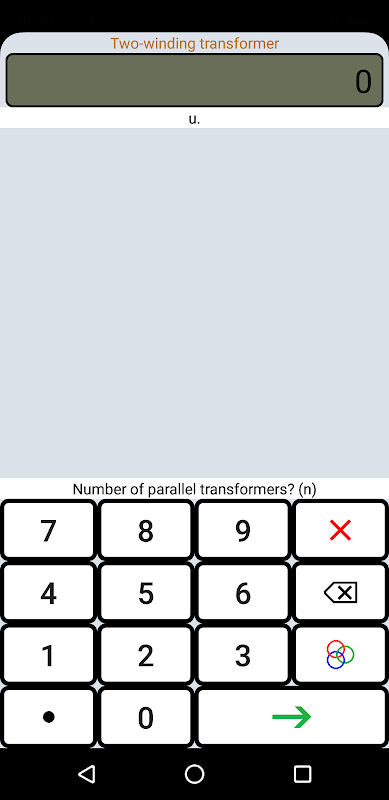

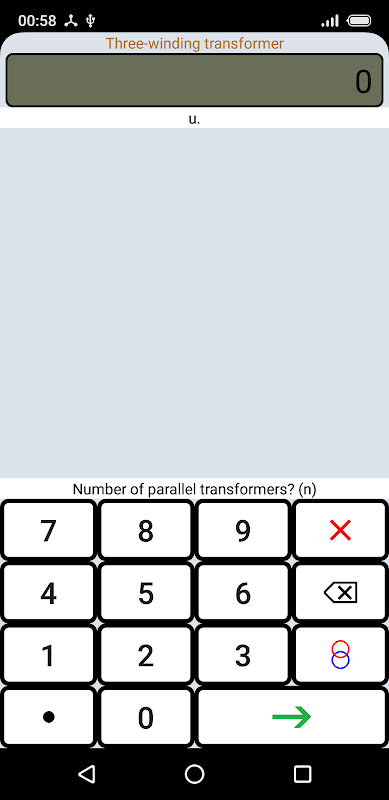

n - Paralel trafolarının sayısı (u.)

Snom - Anma güç trafosu (kVA)

SMAX - maksimum kapasitede Trafo yükü (kVA)

SHV - yüksek gerilim tarafında tahmini kapasite (HV) transformatör (kVA)

Smv - orta gerilim (OG) transformatör üzerine Tahmini kapasitesi (kVA)

Slv - alçak gerilim tarafında tahmini kapasitesi (LV) trafo (kVA)

ΔPnl - Transformatörün Yüksüz kayıplar (kW)

ΔPsc - trafo kısa devre kaybı (kW)

Psc (hm) - ortalamaya yüksek gerilim kısa devre kaybı (kW)

Psc (hl) - en voltaja yüksek kısa devre kaybı (kW)

Psc (ml) - En düşük (kW) orta gerilim kısa devre kaybı

İlginç bir - transformatör yük akımının değeri (%)

Usc - transformatörün kısa devre gerilimi (%)

Usc (hm) - ortalama bir yüksek gerilim Kısa devre gerilimi (%)

Usc (hl) - Bir alt gerilime daha yüksek (%) Kısa devre gerilimi

Usc (ml) - En düşük (%) orta gerilim kısa devre gerilimi

Tmax - trafo azami yük zaman değeri (h.)

Tmax (hv) - trafo YG tarafında maksimum yükün zaman değeri (h.)

Tmax (mv) - trafo OG tarafında maksimum yükün zaman değeri (h.)

Tmax (lv) - trafo AG tarafında maksimum yükün zaman değeri (h.)

Ty - (. H) yıl trafonun saat sayısı

C¤ - Aktif güç için ortalama tarife (¤ / kWh.)

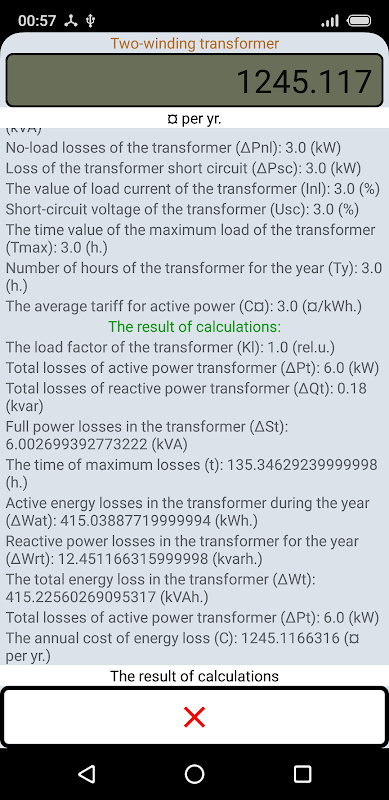

Hesaplamalar sonra elde Parametreler:

Kl - transformatörün yük faktörü (rel.u.)

ΔPt - Aktif güç trafosunun Toplam kayıp (kW)

ΔQt - reaktif güç trafosu Toplam kayıp (kvar)

ΔSt - trafonun Tam güç kayıpları (kVA)

t - Maksimum kayıplar zamanı (h.)

t (hv) - HV tarafında maksimum kayıpların süresi (h.)

t (mv) - OG tarafında maksimum kayıpların süresi (h.)

t (lv) - AG tarafında maksimum kayıpların süresi (h.)

ΔWat - Yıl boyunca trafo Aktif enerji kayıpları (kWh).

ΔWrt - yıl trafo Reaktif güç kayıpları (kVArh.)

ΔWt - trafo toplam enerji kaybı (kVAh.)

C - Enerji kaybının yıllık maliyeti (yıllık ¤)
