Transformer Calculator

L'application est conçue pour calculer le coût de l'énergie et les pertes d'énergie dans les transformateurs électriques et les autotransformateurs. Il est conçu pour utiliser les données des types de transformateurs suivants:

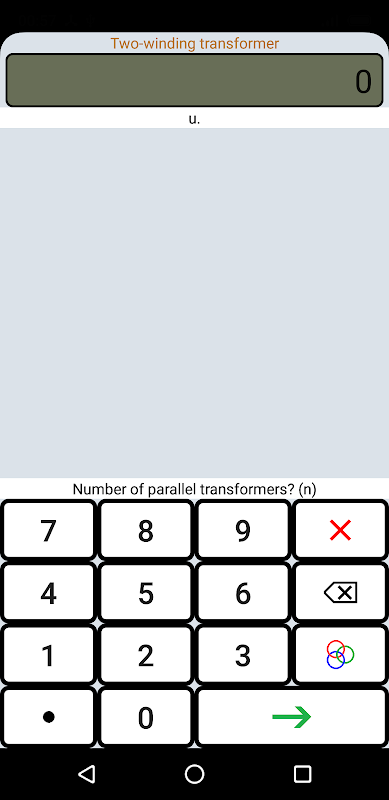

un transformateur à deux enroulements - transformateur de tension ayant une tension de l'enroulement secondaire;

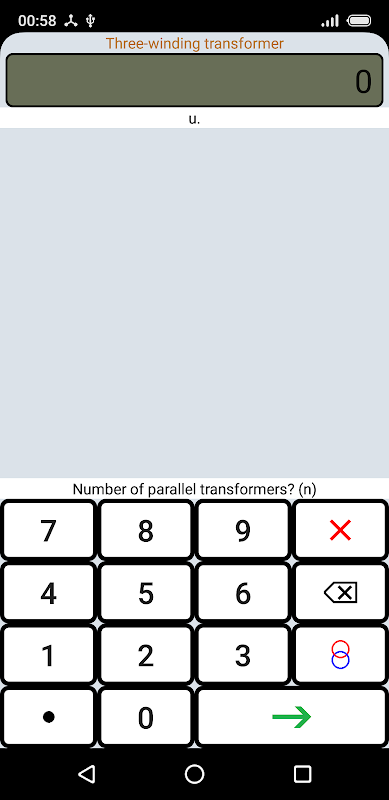

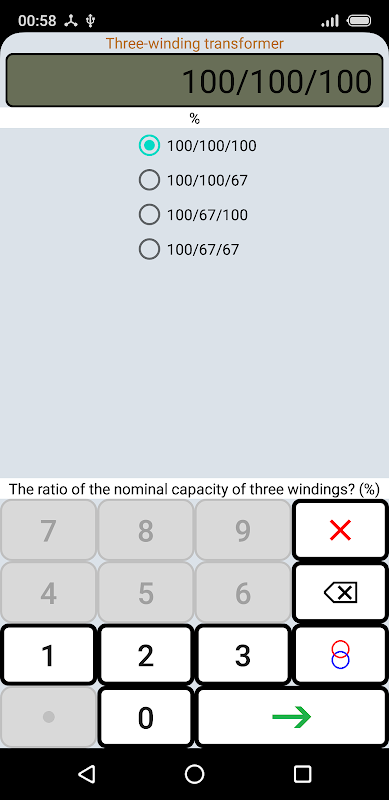

transformateurs à trois enroulements - transformateur de tension ayant deux enroulements secondaires: primaire et secondaire.

Paramètres pour l'entrée:

n - nombre de transformateurs parallèles (u).

Snom - transformateur de puissance nominale (kVA)

Smax - charge du transformateur à la capacité maximale (kVA)

Shv - Capacité estimée sur le côté de tension plus élevée (HV) transformateur (kVA)

SMV - Capacité estimée sur le transformateur moyenne tension (MT) (kVA)

SLV - Capacité estimée sur le côté de la basse tension (BT) transformateur (kVA)

ΔPnl - les pertes du transformateur Aucune charge (kW)

ΔPsc - Perte du court-circuit du transformateur (kW)

Psc (hm) - Perte de court-circuit de la haute tension à la moyenne (kW)

Psc (hl) - Perte de court-circuit de la plus haute à la tension la plus basse (kW)

Psc (ml) - Perte de court-circuit de la tension la plus faible à moyenne (kW)

Inl - La valeur de courant du transformateur de charge (%)

Usc - Tension de court-circuit du transformateur (%)

Usc (hm) - Tension de court-circuit d'une tension supérieure à la moyenne (%)

Usc (hl) - tension de court-circuit à partir d'une ultérieure à une tension inférieure (%)

Usc (ml) - Tension de court-circuit de la moyenne tension le plus bas (%)

Tmax - La valeur du temps de la charge maximale du transformateur (h.)

Tmax (HV) - La valeur de temps de la charge maximale sur le côté HT du transformateur (h.)

Tmax (mv) - La valeur de temps de la charge maximale sur le côté MT du transformateur (h.)

Tmax (lv) - La valeur de temps de la charge maximale sur le côté BT du transformateur (h.)

Ty - (. H) Nombre d'heures de transformateur pour l'année

C¤ - Le tarif moyen pour la puissance active (¤ / kWh.)

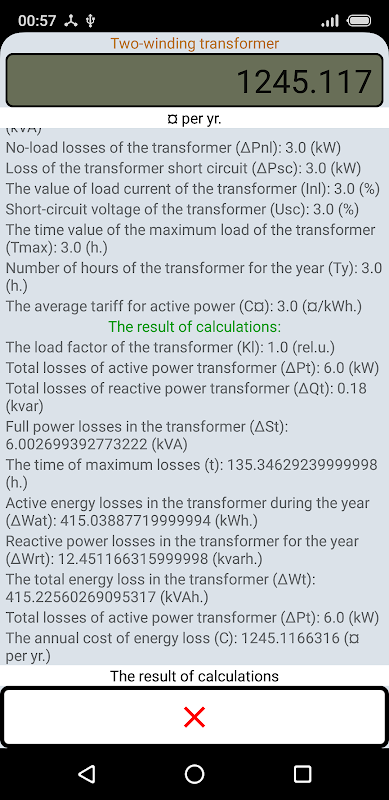

Les paramètres obtenus après les calculs:

Kl - Le facteur du transformateur de charge (rel.u.)

ΔPt - des pertes totales de transformateur de puissance active (kW)

ΔQt - des pertes totales de transformateur de puissance réactive (kvar)

ΔSt - pertes complètes de puissance dans le transformateur (kVA)

t - Le temps des pertes maximale (h.)

t (HV) - Le temps des pertes maximales sur le côté HT (h.)

t (mv) - Le temps des pertes maximales sur le côté MV (h.)

t (lv) - Le temps des pertes maximales sur le côté BT (h.)

ΔWat - les pertes d'énergie active dans le transformateur durant l'année (kWh).

ΔWrt - les pertes de puissance réactive dans le transformateur pour l'année (kvarh.)

ΔWt - La perte totale d'énergie dans le transformateur (kVAh.)

C - Le coût annuel de la perte de l'énergie (¤ par an)
