Sensor Shield Arduino Android

Управляем Arduino, с Android телефона.

Управляем Android телефоном, с Arduino.

Управление Arduino, с Android телефона, с помощью сенсоров / датчиков на Android телефоне:

Передаём данные сенсоров / датчиков по Bluetooth, на Arduino.

1). Accelerometer Sensor - (xAccel, yAccel, zAccel).

2). Orientation Sensor - (Roll, Pitch, Azimuth).

3). GPS Location Sensor - (Altitude, Latitude, Longitude).

4). Распознавание голоса - SpeechRecognizer.

5). Текст в речь - TextToSpeech.

6). Кнопок / Button.

7). Клавиатуры.

Например "Orientation Sensor", наклоняя Android телефон, вправо / влево - вверх / вниз, значения "Orientation Sensor" (Roll, Pitch,

Azimuth) будут изменятся.

Отправляем эти значения на Arduino, на Arduino обрабатываем их, например в угол поворота Servo, или управляем шаговым мотором, или

яркостью светодиодов.

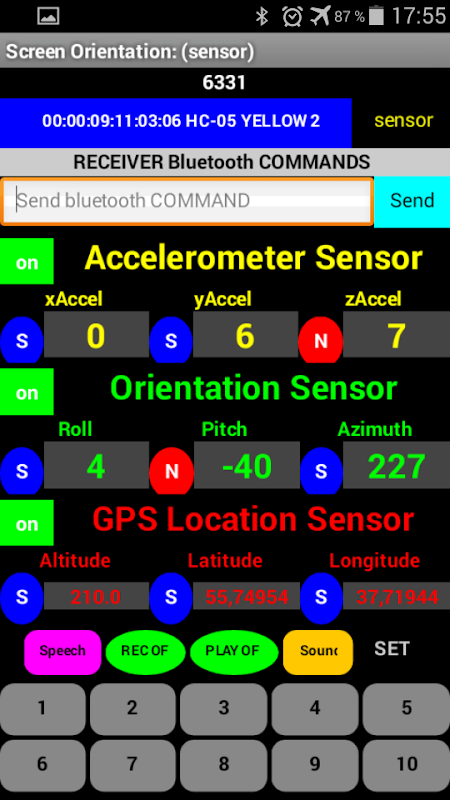

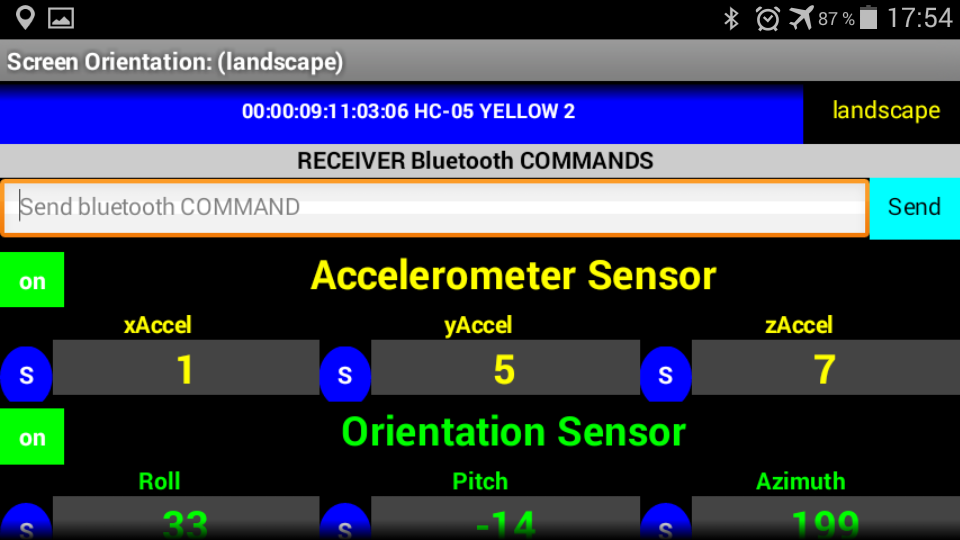

Чтобы увидеть на экране значения желаемых сенсоров, нажмите на красную кнопку слева off, она изменит цвет на зелёный on.

Чтобы начать отправку по Bluetooth на Arduino желаемого значения сенсора, нажмите на красную кнопку N, она изменит цвет на синий,

теперь все значения с этого сенсора, будут отправляться на Arduino.

Управляем Android телефоном, с Arduino:

Отправляя Bluetooth команды с Arduino на Android телефон, мы можем.

1). Включать / выключать звукозапись "SoundRecorder", проигрывать / останавливать записанный файл "Player".

2). Воспроизводить звуковой файл "Sound".

3). Запускать распознавание голоса "SpeechRecognizer", полученный результат отправлять обратно в Arduino.

3). Запускать функцию перевод текста в речь "TextToSpeech". Озвучивать, заранее сохранённую фразу в памяти телефона.

Чтобы записать фразу в память телефона, введите в окошко "TextBox" текст, с клавиатуры или с помощью распознавания голоса, и

удерживайте 2 секунды кнопку "Speech".

Отправляем Bluetooth команды на Android телефон.

Serial.println;

(10001); // Включать звукозапись.

(10002); // Выключать звукозапись.

(10003); // Прослушать записанный файл.

(10004); // Остановить, прослушивание записанного файла.

(10005); // Воспроизводить звуковой файл "Sound".

(10006); Запускать функцию перевод текста в речь. Озвучить, заранее сохранённую фразу в памяти телефона.

(10007),ButtonVal = 0; Запустить распознавание голоса "SpeechRecognizer", полученный результат отправить обратно в Arduino.

// Можно, и такими командами.

// Иногда, при передаче по Bluetooth на Android, буквы "длинных строк" пропадают.

Serial.write;

("STARTED RECORD SOUND"); // Включать звукозапись.

("Stop RECORD SOUND"); // Выключать звукозапись.

("START PLAY RECORD SOUND"); // Проигрывать / останавливать, записанный файл.

("Stop PLAY RECORD SOUND");

("PLAY AUDIO FILE"); // Воспроизводить звуковой файл "Sound".

("PLAY written text of the human voice"); Запускать функцию перевод текста в речь. Озвучить, заранее сохранённую фразу в памяти телефона.

("Speech"),ButtonVal = 0; Запустить распознавание голоса "SpeechRecognizer", полученный результат отправить обратно в Arduino.

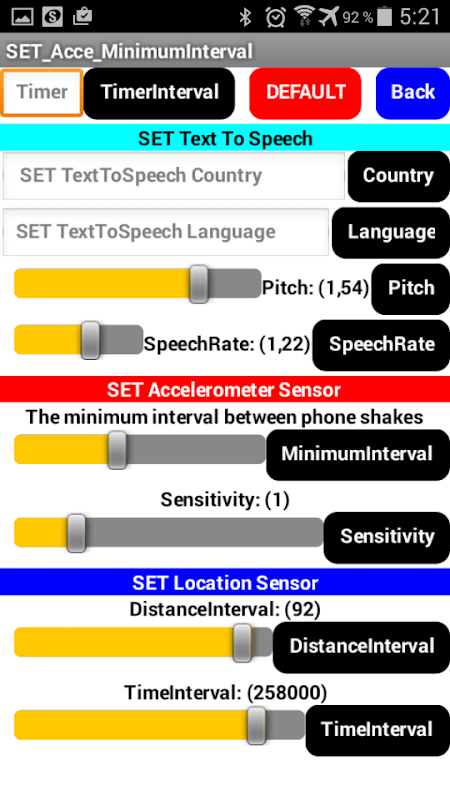

Настройка параметров сенсоров:

Кнопка "SET", вход в меню настроек параметров сенсоров.

В меню настроек, можно установить желаемый параметр выбранного сенсора, нажмите кнопку справа для сохранения.

Параметр "TimerInterval" (в верху слева), устанавливает скорость отправки / приёма данных по Bluetooth, в миллисекундах.

Все sketch для Arduino, в описании к видео урокам.
