Армирование балки

حساب التسليح قضبان طولية الحزم الرئيسية

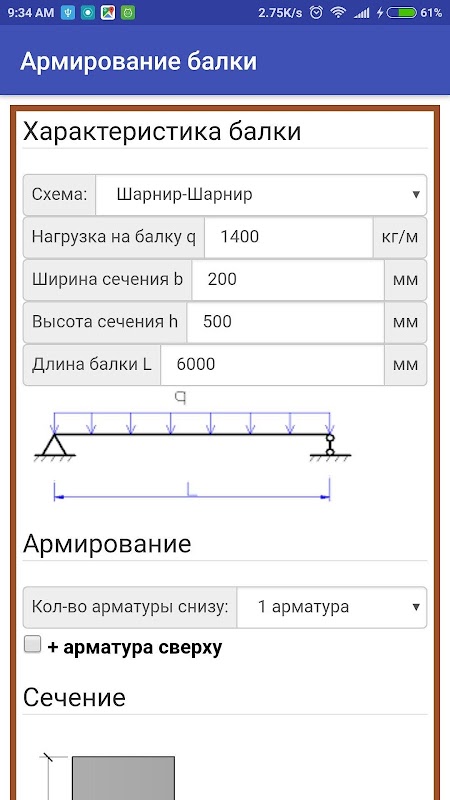

Расчет железобетонной балки онлайн включает в себя подбор арматуры данной балки при минимальных усилиях с вашей стороны. Вам необходимо будет задать основные данные:

1. Выбрать схему опирания вашей балки (в большинстве случаев это «Шарнир-шарнир»

2. Задать длину балки (задать желательно расчетную длину балки, она обычно меньше фактической длины на величину опирания балки, но и фактическая длина хуже не сделает!)

3. Задать нагрузку на жб балку

4. Задать размеры сечения балки bxh мм.

5. Выбрать армирование вашей балки (два варианта: арматура только снизу и арматура сверху и снизу).

Внимание: при расчете балки со схемой «Свободный конец» программа уже учитывает тот факт, что растянутая арматура будет сверху, а сжатая снизу!

6. Выбрать класс бетона и арматуры.

Бетон:

- С8/10 или B10

- С12/15 или B15

- С16/20 или B20

- С20/25 или B25

- С25/30 или B30

- С30/37 или B35

- С35/45 или B45

- С40/50 или B50

- С45/55 или B55

- С50/60 или B60

- С55/67

- С60/75

- С70/85

- С80/95

- С90/105

Арматура:

- Гладкая S240, A240, (взамен A-I)

- Периодического профиля S400, A400 (взамен A-III)

- Периодического профиля S500, A500 (новый класс)

- Периодического профиля A600 (взамен A-IV)

- Периодического профиля A800 (взамен A-V)

- Периодического профиля A1000(взамен A-VI)

- Периодического профиля B500 (взамен Вр-I)

- Периодического профиля Вр1200 (взамен Вр-II)

- Периодического профиля Вр1300 (взамен Вр-II)

- Периодического профиля Вр1400(взамен Вр-II)

- Периодического профиля Вр1500(взамен Вр-II)

7. Задать защитный слой бетона (задать вы сможете самыми различными способами: по условию эксплуатации, по классу условия эксплуатации, а также просто ввести самому.

Как результат калькулятор железобетонной балки вам выдаст количество и диаметр подобранной арматуры.

Расчет выполнен согласно «СНБ 5.03.01-02 Бетонные и железобетонные конструкции».

Результаты расчетов принимать справочно.
