ত্বরাণ্বিত এবং কম্পন ত্বরণ এবং কম্পন প্রশস্ততা প্রাসঙ্গিক ফ্রিকোয়েন্সি নির্ধারণ

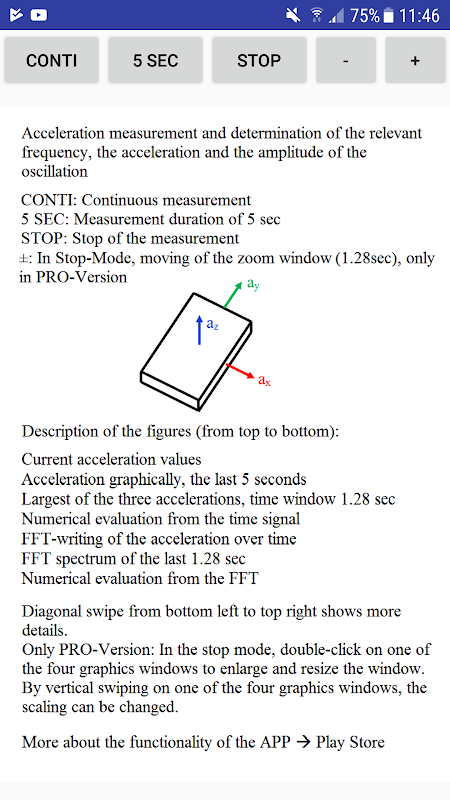

ওভারহেড বোতাম ব্যাখ্যা

কন্টি: ক্রমাগত পরিমাপ

5 সেকেন্ড: 5 সেকেন্ড স্থায়ী পরিমাপ সময়, তখন স্বয়ংক্রিয়ভাবে বন্ধ

STOP: পরিমাপ থামাও, গত 5 সেকেন্ড দেখানো হয়

স্টপ মোড, জুম উইন্ডো (1,28sec) বাঁদিকে, শুধুমাত্র প্রো সংস্করণে জন্য সরানো: -

শুধুমাত্র প্রো সংস্করণে জন্য, ডানদিকে স্টপ মোড, জুম উইন্ডো (1,28sec) সরানো +

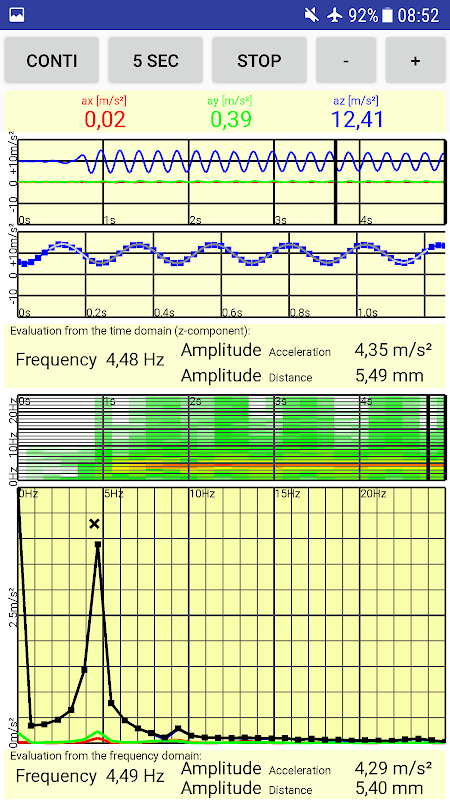

বোতাম মধ্যে সাত অঞ্চলে অবস্থিত হয়।

ওপরের অংশে "ত্বরণ সাংখ্যিক":

accelerations একটি সংখ্যাসূচক মান হিসাবে প্রদর্শন করা হয়। সবচেয়ে স্মার্ট ফোনের স্যাম্পলিং ফ্রিকোয়েন্সি 50 Hz হয় হয়। ± 1 Hz হয় দ্বারা প্রকৃত স্যাম্পলিং ফ্রিকোয়েন্সি, তারপর আসল স্যাম্পলিং ফ্রিকোয়েন্সি (ঝলকানি) প্রদর্শিত হয়। বিভিন্ন সময় সেই অনুযায়ী সংশোধন করা থাকতে হবে। মাপা মান সংখ্যাসূচকভাবে দেখানো স্বয়ংক্রিয়ভাবে সংশোধন করা হয়।

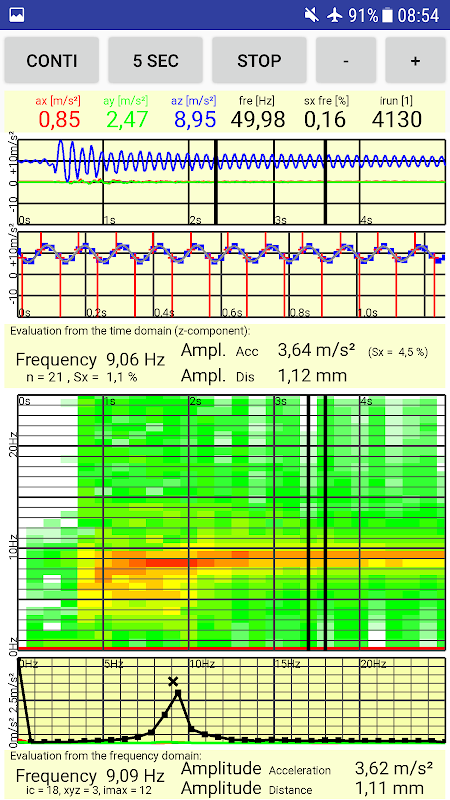

একটি সম্মার্জনী কর্ম "উপরের ডান পর্দার নীচের অংশে বাম দিক থেকে" -এ একটি ডায়গনিস্টিক মোডে অ্যাপ্লিকেশন। তারপর, প্রকৃত স্যাম্পলিং পৌনঃপুনিকতা, স্যাম্পলিং ফ্রিকোয়েন্সি স্ট্যানডার্ড ডেভিয়েশন, এবং একটি অভ্যন্তরীণ কাউন্টার প্রদর্শিত হবে।

অন্তর্নিহিত "সময়ের সাথে ত্বরণ":

এটা সময়ের শেষ 5 সেকেন্ডের ত্বরণ দেখায়। (উল্লম্ব কালো বার) থাকতে 1,28 সেকেন্ড এর একটি উইন্ডো টিপে পরে।

প্রো সংস্করণে মধ্যে: উইন্ডো ± দ্বারা সরানো যাবে না। এলাকায় একটি ডবল ট্যাপ পরে বড় দ্বিগুন প্রদর্শিত হবে, অন্য ডাবল টিপ এটা আবার কমে যাবে অনুযায়ী। ওয়াইপ উর্ধ্বগামী বৃদ্ধি নিচে মুছা বৃহত্তরীকরণ হ্রাস পায়।

"সময়ের সাথে তিন ত্বরণ উপাদান সবচেয়ে বড়" অন্তর্নিহিত:

এটা তোলে সর্বাধিক ত্বরণ প্রকরণ সঙ্গে ত্বরণ উপাদান দেখায়। 1,28 সেকেন্ড এর জুম উইন্ডো। এটা দেখানো হয় সময়জ্ঞান সংকেত 1 15 Hz হয় Hz হয় কম্পন ফ্রিকোয়েন্সি জন্য বিশেষভাবে উপযুক্ত। Sinusoidal, স্পষ্ট নির্ধারিত মান। ডায়গনিস্টিক মোডে ট্রিগার Sinusapproximationen পয়েন্টে দৃশ্যমান।

প্রো সংস্করণে ইন: এলাকায় একটি ডবল ট্যাপ পরে বড় দ্বিগুন প্রদর্শিত হবে, অন্য ডাবল টিপ এটা আবার কমে যাবে অনুযায়ী। ওয়াইপ উর্ধ্বগামী বৃদ্ধি নিচে মুছা বৃহত্তরীকরণ হ্রাস পায়।

অন্তর্নিহিত "সময় মূল্যায়ন, সাংখ্যিক":

এখানে সময় ডোমেইন থেকে মূল্যায়ন সংখ্যাসূচকভাবে প্রদর্শন করা হয়। এই পৌনঃপুনিকতা, ত্বরণ বিস্তার এবং দোলন স্থানচ্যুতি প্রশস্ততা হয়। ডায়গনিস্টিক মোডে, সনাক্ত করা দোলন সংখ্যা প্রদর্শিত হয়। SX একটি স্ট্যানডার্ড ডেভিয়েশন হয়। বৃহত্তর এন এবং কম এসএক্স'এর অধিক নির্ভরযোগ্য নির্ধারিত মান। ত্বরণ প্রশস্ততা এবং একটি স্ট্যানডার্ড ডেভিয়েশন দেওয়া হয়। গণনা ত্রুটি স্কোয়ার কমানোর দ্বারা সঞ্চালিত হয়।

অন্তর্নিহিত "সময়ের সাথে FFT":

এখানে একটি লিখেছেন ত্বরণ বর্ণালী সময়ের দেখানো হয়। গত 5 সেকেন্ড প্রতিনিধিত্ব। জুম উইন্ডোতে হাইলাইট হয়।

প্রো সংস্করণে ইন: এলাকায় একটি ডবল ট্যাপ এটা বড় দ্বিগুন প্রদর্শিত হবে, অন্য ডাবল টিপ এটা আবার কমে যাবে অনুযায়ী। ওয়াইপ উর্ধ্বগামী বৃদ্ধি নিচে মুছা তীব্রতা স্কেল হ্রাস পায়।

অন্তর্নিহিত "FFT, গ্রাফিক্যালি":

এটা তোলে জুম উইন্ডোর মধ্যে FFT বর্ণালী দেখায়। কালো বক্ররেখা সব তিনটি উপাদান পরিসমাপ্তি ত্বরণ হয়।

প্রো সংস্করণে ইন: ক্ষেত্রের উপর একটি ডবল-টিপ পরে দুইবার হিসাবে বড় মনে হচ্ছে, আরেক ডাবল টিপ অনুযায়ী এটা আবার কমে যাবে। ওয়াইপ উর্ধ্বগামী বৃদ্ধি নিচে মুছা বৃহত্তরীকরণ হ্রাস পায়।

নীচে মিথ্যা এলাকা "FFT সাংখ্যিক":

এটা তোলে জুম উইন্ডোর মধ্যে FFT বর্ণালী সংখ্যাসূচক আউটপুট। FFT সর্বোচ্চ একটি ক্রস দ্বারা চিহ্নিত করা হয়। ফ্রিকোয়েন্সি, ত্বরণ ও প্রশস্ততা সর্বোচ্চ মান আউটপুট আছে।
