control loop

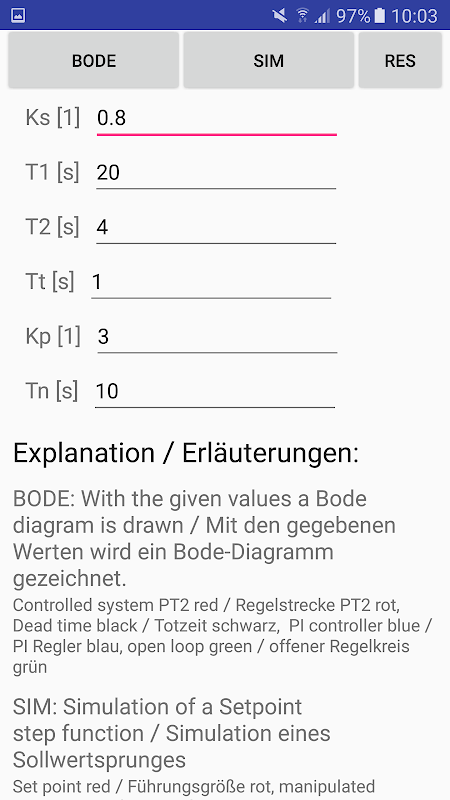

অ্যাপ্লিকেশন একটি Pt2 ট্র্যাক একটি পি নিয়ামক সঙ্গে মৃত সময় দ্বারা নিয়ন্ত্রিত হয়. পরামিতি সঙ্গে একটি বোডে ডায়াগ্রাম তৈরি করা হয়, এবং, অন্যথায়, একটি সিমুলেশন সময় ডোমেইনে সঞ্চালিত হয়.

মন্তব্য সমূহ:

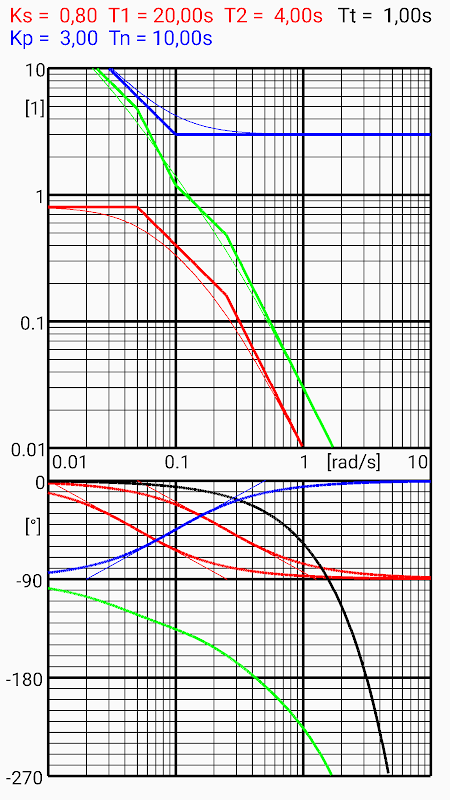

পূর্বলক্ষণ: প্রদত্ত মান সঙ্গে একটি বোডে চক্রান্ত টানা হয়.

কন্ট্রোল পাথ Pt2 লাল, মৃত কালো, PI নিয়ামক নীল, খোলা-লুপ সবুজ

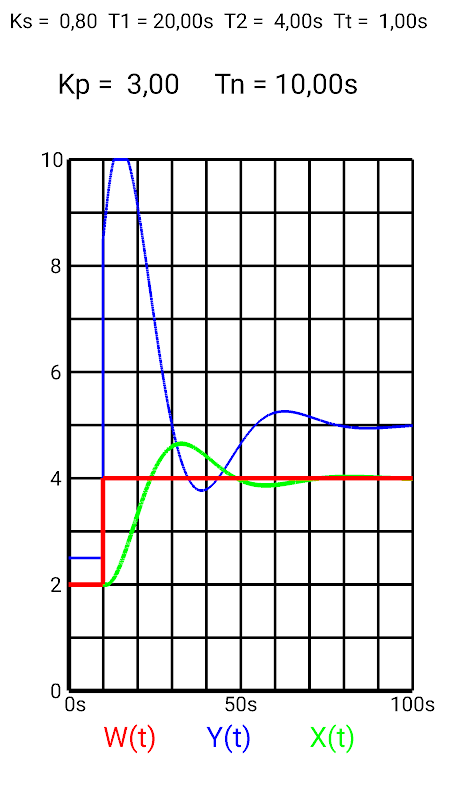

সিম: একটি setpoint পদক্ষেপ সিমুলেশন

রেফারেন্স পরিবর্তনশীল লাল, নীল কাজে ব্যবহৃত পরিবর্তনশীল, পরিবর্তনশীল সবুজ নিয়ন্ত্রিত

বাম পর্দায় ওয়াইপ ঊর্ধ্বে 1.1 এর একটি গুণক দ্বারা Kp বাড়ায়

বাম প্যানে ওয়াইপ নিচে 1.1 এর একটি গুণক দ্বারা Kp কমে

1.1 Tn এর একটি গুণক দ্বারা বৃদ্ধি ঊর্ধ্বে ডান প্যানে ওয়াইপ

ডান পর্দা নিচে 1.1 Tn এর একটি গুণক দ্বারা হ্রাস ওয়াইপ

এই পরিবর্তনগুলি সিমুলেশন মধ্যে শুধুমাত্র কার্যকর হয়.

বাসাঃ প্রারম্ভিক মান রিসেট

গণনার সাধারণ সীমাবদ্ধতা:

T1min = T2min = Tnmin = 0.1s = 9.9s TTmax

সিমুলেশন মধ্যে অতিরিক্ত সীমাবদ্ধতা:

0.1 <= Kp <= 99.99 0.1s <= Tn <= 99,99s Ks> = 0.2
