AC Generator 3D Virtual Lab

Livre

https://play.google.com/store/apps/details?id=com. ionicframework.acgeneratorapp214368

Pró

https://play.google.com/store/apps/details?id=com. ionicframework.acgeneratorpro179826

Sobre

Uma física de código aberto na simulação de Singapura com base em códigos escritos por Fu-Kwun Hwang e Loo Kang WEE.

mais recursos pode ser encontrada aqui

http://iwant2study.org/ospsg/index.php/interactive- recursos / física / 05-eletricidade-e-magnetismo

Introdução

Geradores elétricos transformar o movimento em corrente alternada de energia elétrica através da exploração de indução eletromagnética. Este gerador de corrente alternada consiste em 2 pólo imans e um fio (usualmente um tempo muito longo que está embrulhado para formar várias bobinas e conhecida como uma armadura ou bobina). Um motor hidráulico ou alguma outra fonte externa de movimento (Este applet tem um bar alça para que você gire) move o fio ou armadura através do campo magnético externo criado pelos ímãs

Quando um fio passa através de um campo magnético externo, que faz com que electrões em que o fio a mover-se em conjunto numa única direcção. A corrente no fio produzir um campo magnético ao redor do fio. Os 2 campos magnéticos diferentes interagem uns com os outros resulta numa voltagem (fem) a ser "induzidas" na bobina. Este movimento dos electrões no loop que é colocado num campo magnético é causada por uma força electromagnética dinâmicas (EMF).

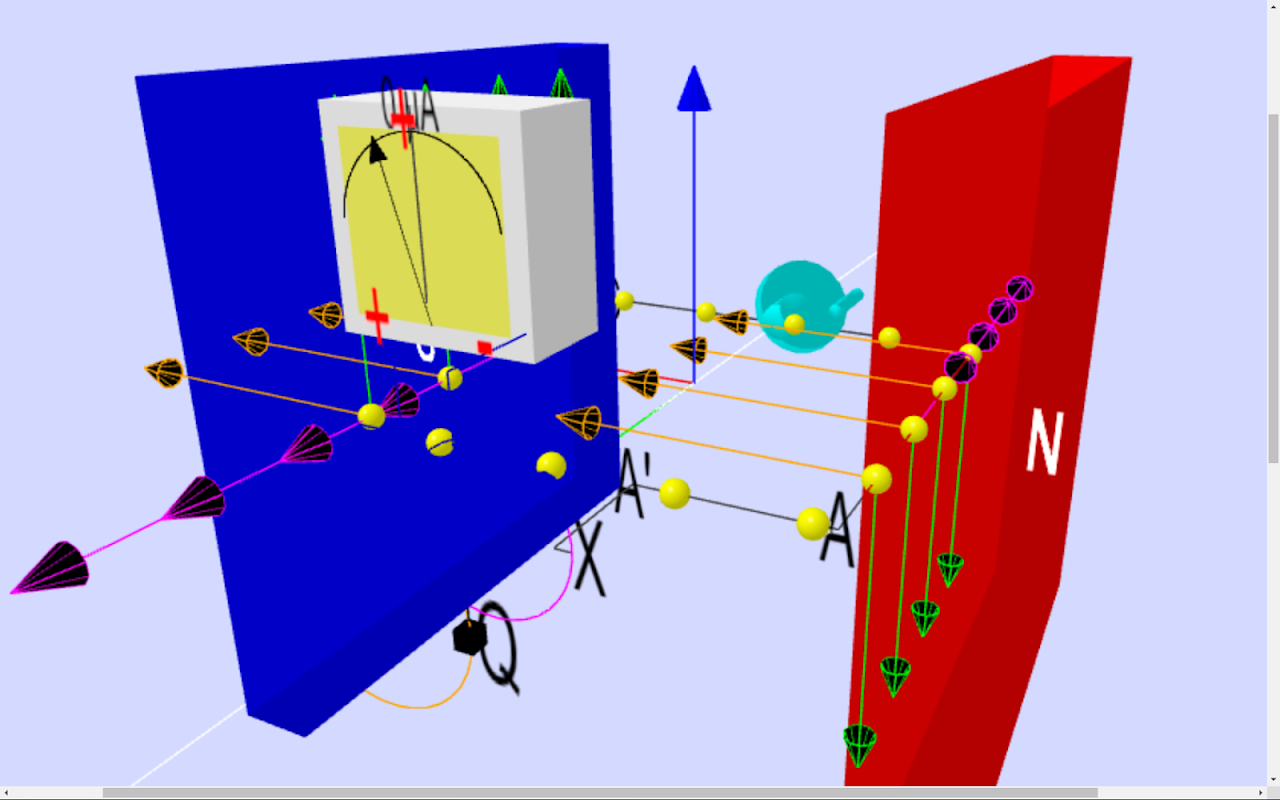

Um gerador de corrente alternada simples (AC) é ilustrado aqui. ABCD é montada sobre um eixo de PQ. As extremidades do fio do laço estão ligados a 2 escovas de contacto dois anéis deslizantes continuamente a posição X e Y. Duas escovas de carbono são feitas para pressionar ligeiramente contra os anéis deslizantes.

A chave para a produção fem dinâmicas está em mudança no fluxo magnético a que o circuito da bobina.

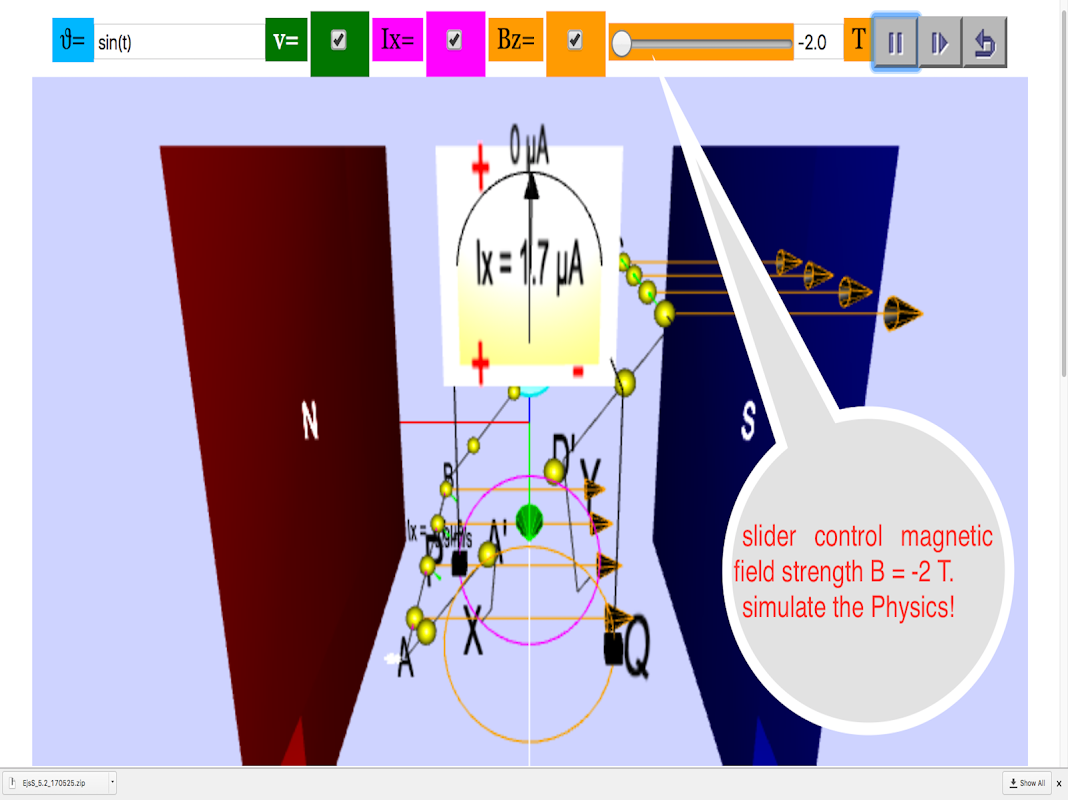

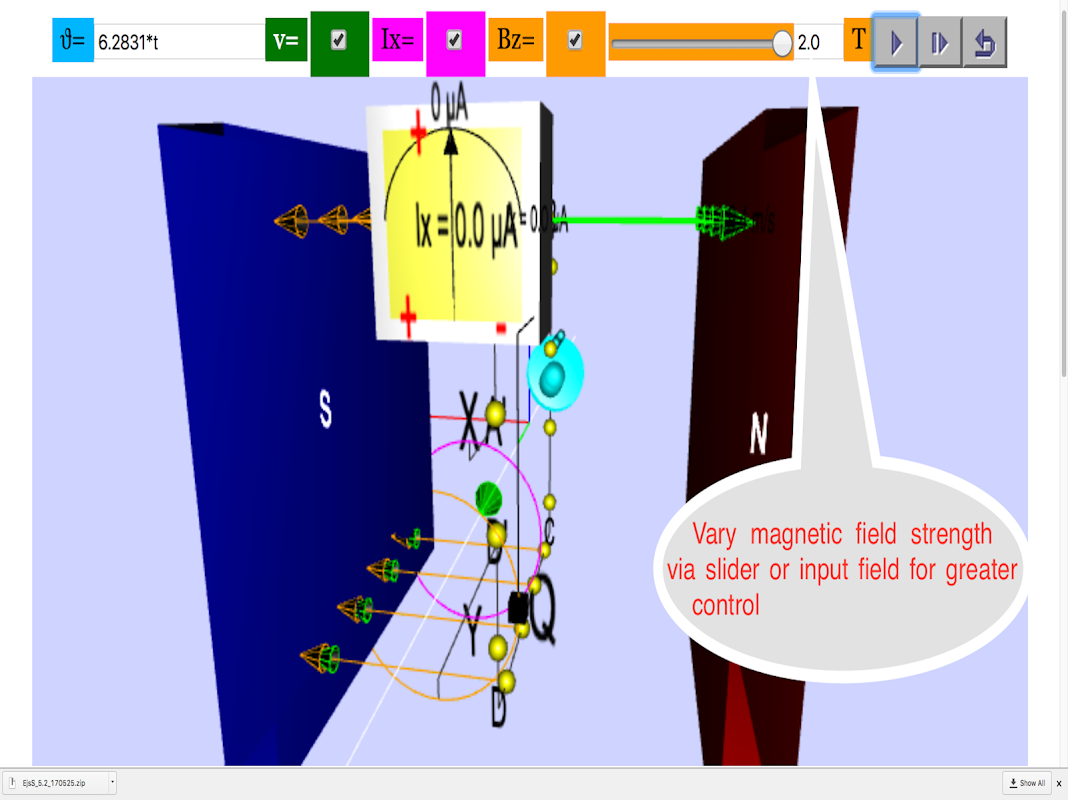

No caso em que uma barra de puxador exterior está a rodar no θ (t) = 0,5 * t, a bobina está a rodar a uma velocidade constante de velocidade angular ω = 0,5 rad / s no interior de um campo magnético externo. Porque ele está sempre se movendo através do campo magnético, uma corrente é sustentada, mas sempre variando. Mas, porque a bobina está girando, ele está se movendo através do campo magnético pela primeira vez em uma direção e depois na outra, o que significa que o fluxo de elétrons continua a mudar. Uma vez que os electrões fluem primeiro numa direcção e na outra, o gerador produz uma corrente alternada.

Fato interessante

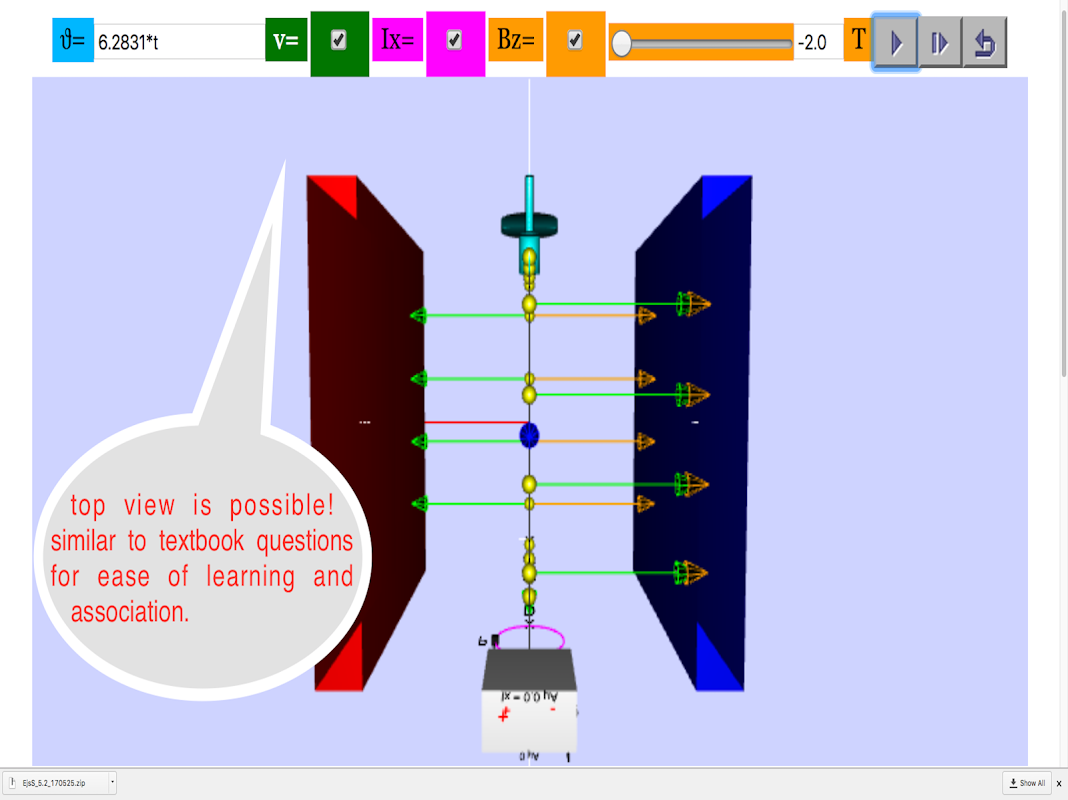

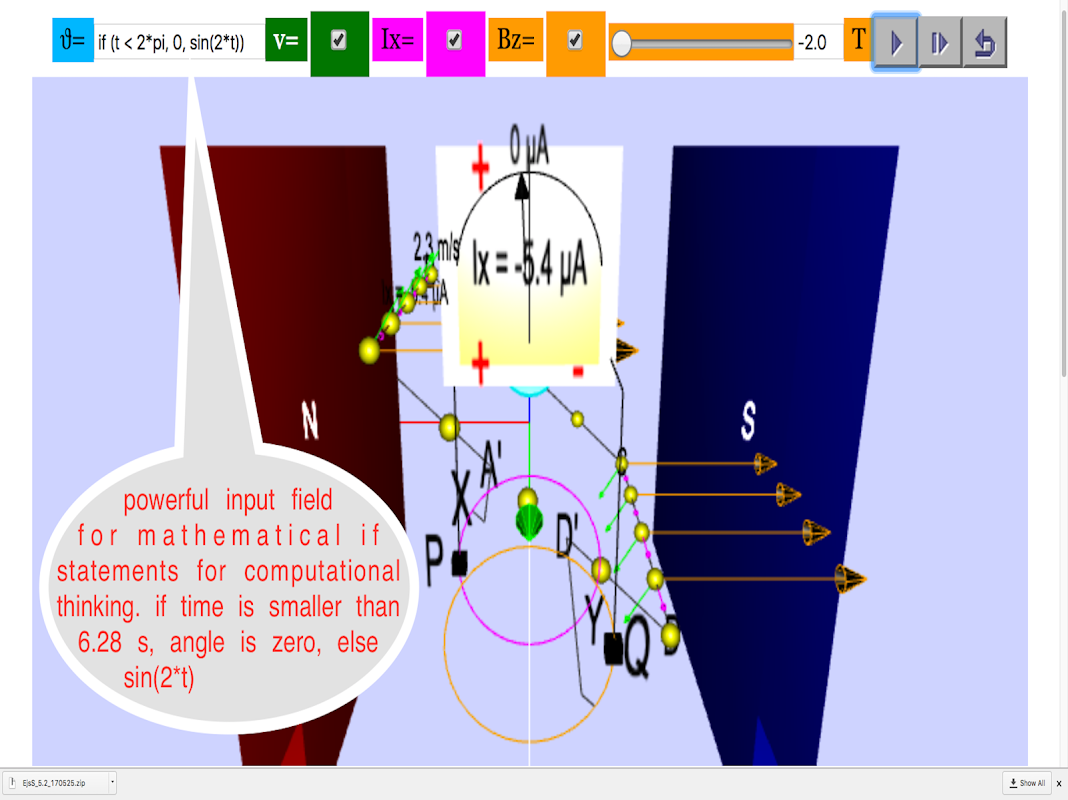

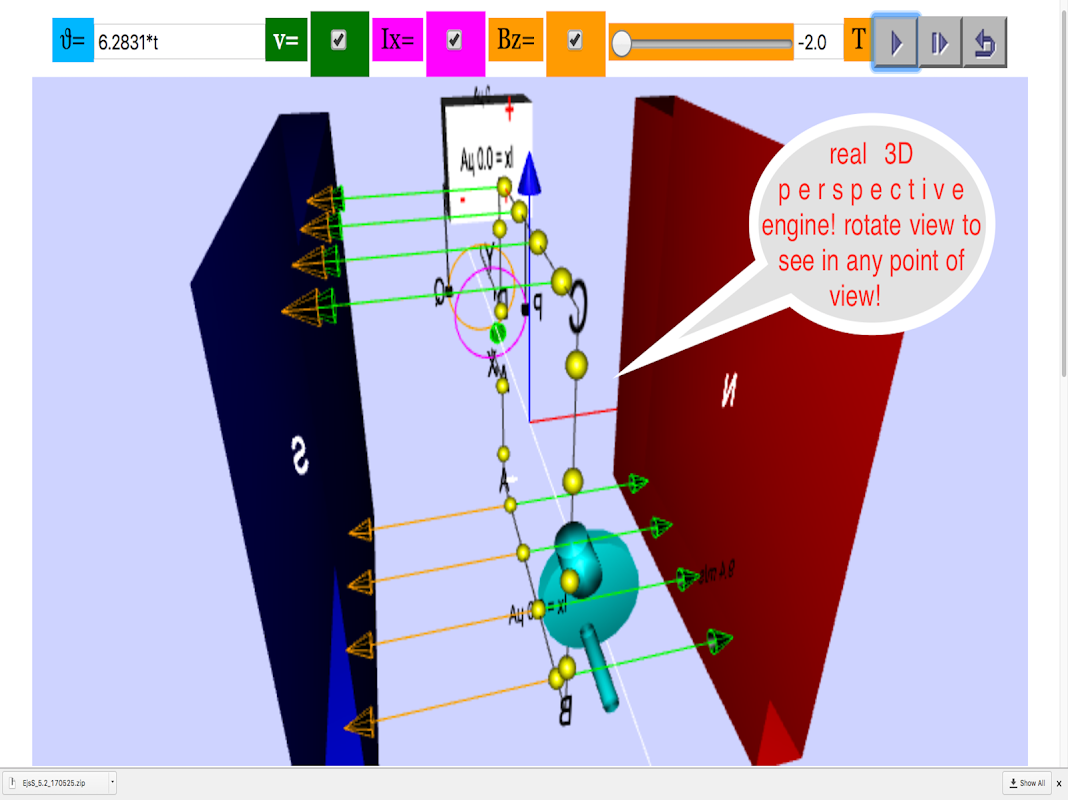

Esta simulação tem verdadeira vista em perspectiva 3D direcionados para a educação Física nível O, há também um campo construído em função para entradas de posição do próprio usuário que muitos outro aplicativo não têm.

Reconhecimento

A minha sincera gratidão pelas contribuições incansáveis ​​de Francisco Esquembre, Fu-Kwun Hwang, Wolfgang Christian, Félix Jesús Garcia Clemente, Anne Cox, Andrew Duffy, Todd Timberlake e muitos mais na comunidade Open Source Physics.
