Micrometer Simulator

Pró

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerpro222177406

Aplicativo grátis

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerapp268865

Sobre

Uma simulação de física de código aberto baseada em códigos escritos por Fu-Kwun Hwang, Loo Kang WEE

mais recursos podem ser encontrados aqui

http://iwant2study.org/ospsg/index.php/interactive-resources/physics/ 01-medidas

Introdução

Os micrômetros usam o princípio de um parafuso para amplificar pequenas distâncias que são muito pequenas para medir diretamente em grandes rotações do parafuso que são grandes o suficiente para serem lidas em uma escala. A precisão de um micrômetro deriva da precisão da forma de rosca que está no centro. Os princípios operacionais básicos de um micrômetro são os seguintes: A quantidade de rotação de um parafuso com precisão pode ser direta e precisamente correlacionada a uma certa quantidade de movimento axial (e vice-versa), através da constante conhecida como chumbo do parafuso. O avanço de um parafuso é a distância que ele avança axialmente com uma volta completa (360 °). (Na maioria dos segmentos [isto é, em todos os segmentos de partida única], o chumbo e o passo referem-se essencialmente ao mesmo conceito.) Com um chumbo e um diâmetro maior do parafuso, uma determinada quantidade de movimento axial será amplificada no resultado final. movimento circunferencial. O micrômetro tem partes físicas mais funcionais de um micrômetro real.

Moldura (Laranja) O corpo em forma de C que mantém a bigorna e o cano em relação constante entre si. É espessa porque precisa minimizar a expansão e a contração, o que distorceria a medição. A estrutura é pesada e, consequentemente, tem uma alta massa térmica, para evitar aquecimento substancial pela mão / dedos de retenção. tem um texto de 0,01 mm para a menor divisão do instrumento tem um texto de 2 voltas = 100 = 1,00 mm para permitir a associação ao micrômetro real

Bigorna (Cinza) A parte brilhante em que o eixo se move e que a amostra está apoiada.

Manga / barril / estoque (Amarelo) A parte redonda estacionária com a escala linear sobre ela. Às vezes marcações vernier.

Contraporca / trava de bloqueio / trava do dedal (azul) A parte recartilhada (ou alavanca) que pode ser apertada para manter o fuso estacionário, por exemplo, ao segurar momentaneamente uma medição.

Parafuso (não visto) O coração do micrômetro Está dentro do barril.

Fuso (verde escuro) A parte cilíndrica brilhante que o dedal faz para se mover em direção à bigorna.

Dedal (Verde) A parte que o polegar de uma pessoa vira. Marcações graduadas.

Catraca (Marrom) (não mostrada) Dispositivo na extremidade da manivela que limita a pressão aplicada escorregando em um torque calibrado.

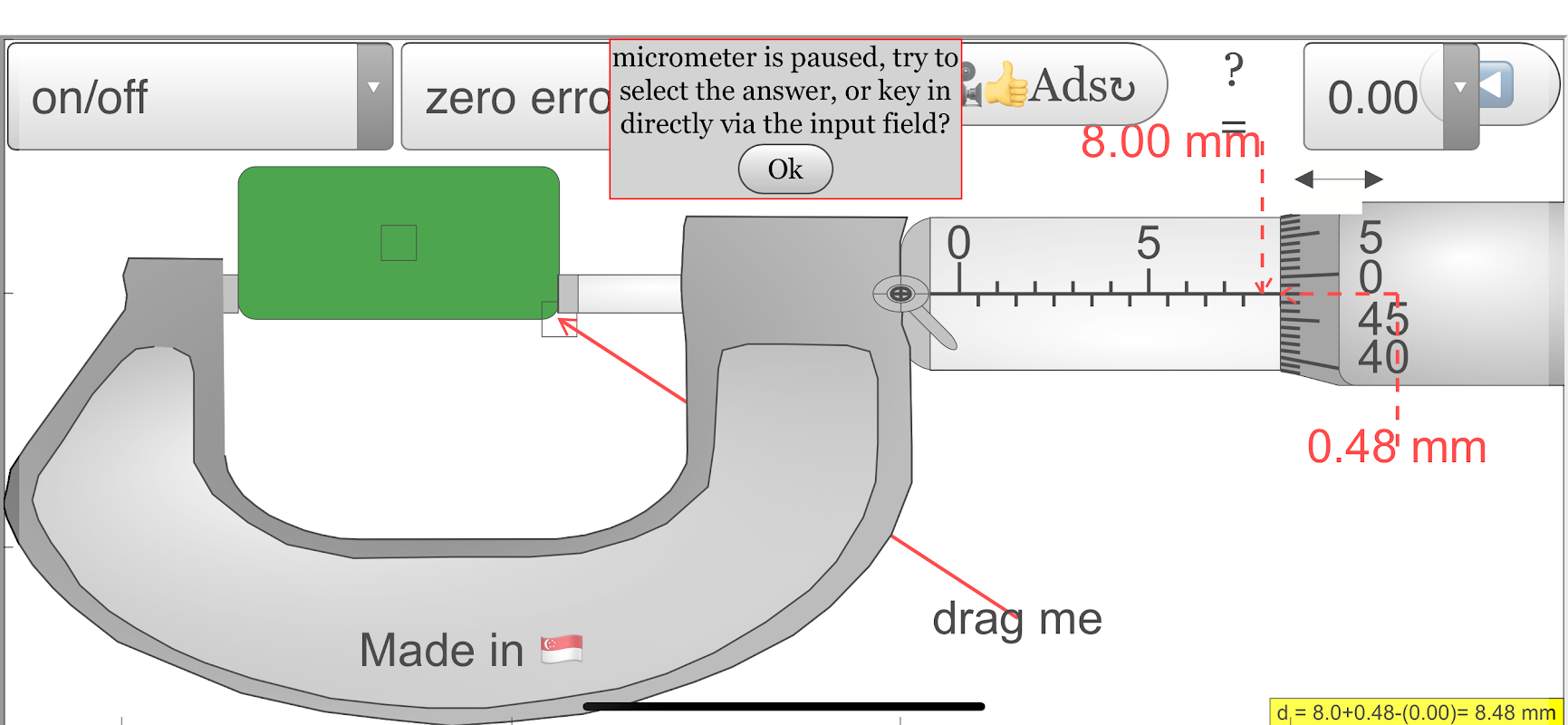

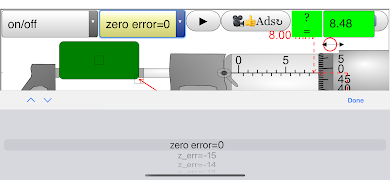

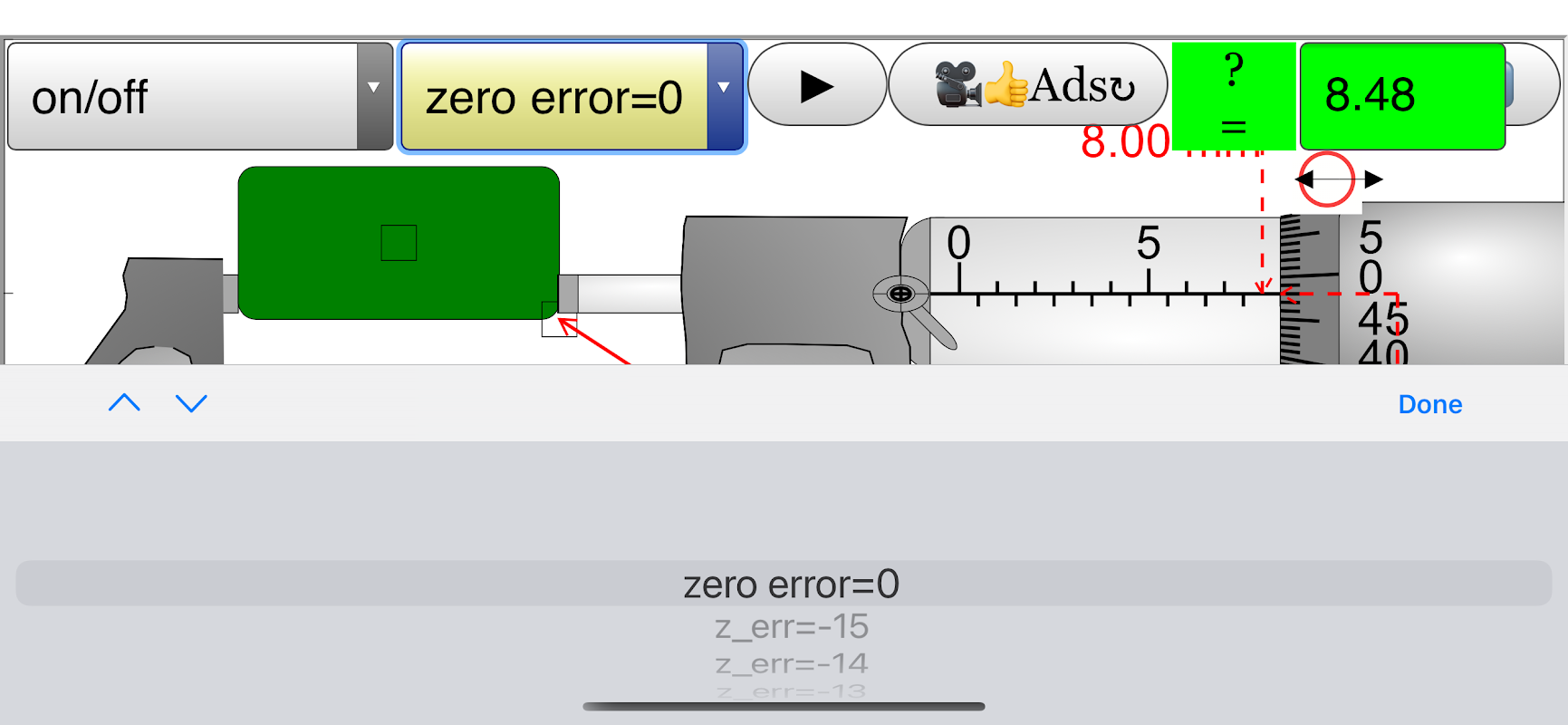

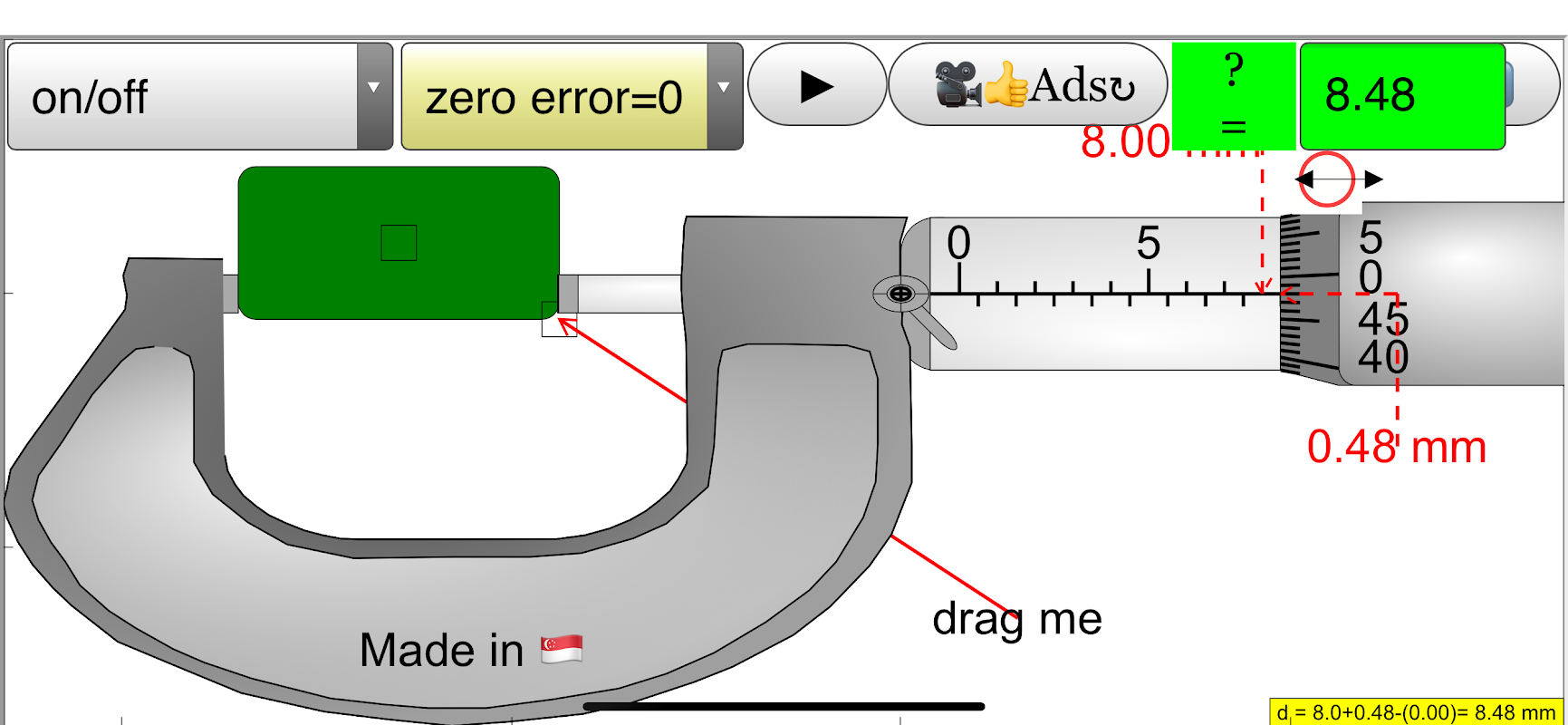

Este applet tem um objeto (preto) com o controle deslizante na parte superior esquerda para controlar o movimento y do objeto na bigorna e fuso (mandíbulas), os gráficos também permite a ação de arrastar. com o controle deslizante na parte inferior esquerda para controlar o tamanho de x do objeto na bigorna e fuso (garras). Na barra inferior esquerda está o controle de erro zero para permitir a exploração com o micrômetro com erro de +0,15 mm (máx.) Ou -0,15 mm (min) de zero.

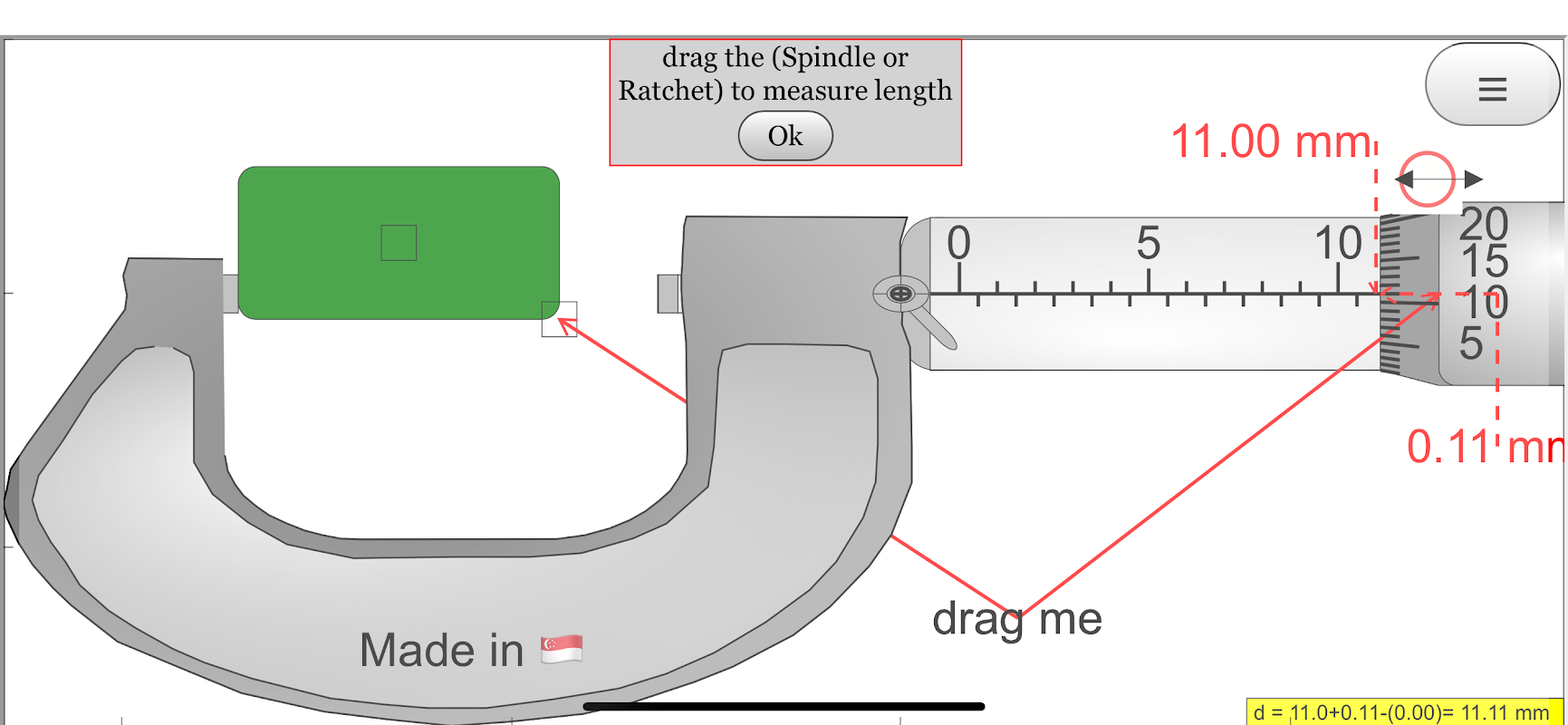

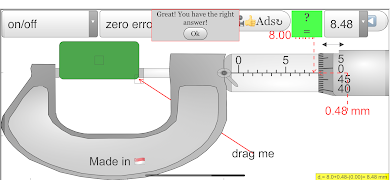

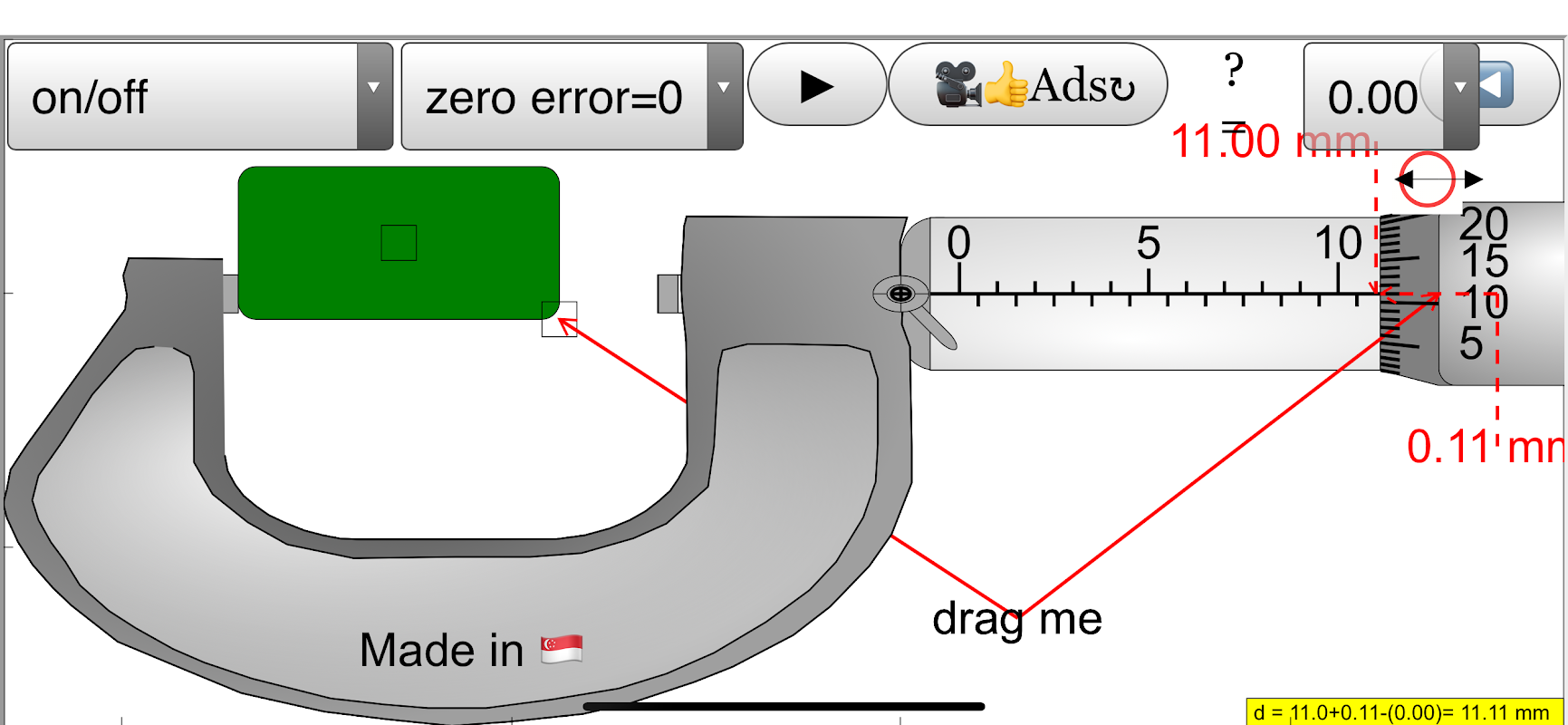

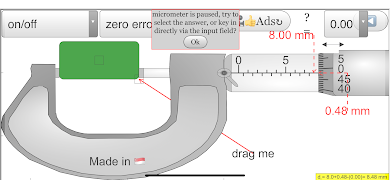

Há caixas de seleção: dica: diretrizes e setas para indicar a região de interesse mais a justificativa de acompanhamento da resposta. resposta: mostra a medida d = ??? mm lock: permite simular a função de bloqueio no micrómetro real, que desativa as alterações na posição do fuso e, em seguida, a medição é imutável. Na parte inferior, há um controle deslizante verde para controlar a posição do fuso, o arrasto em qualquer parte da vista também arrasta o fuso.

Fato interessante

Esta simulação tem detecção de objetos e dicas direcionadas para o ensino de física em nível O, o erro zero também é construído no qual muitos outros aplicativos não têm.
