Sobre este DC Motor 3D Simulator Lab

uma fonte aberta simulação de física motor de corrente contínua em 3D para O Nível.

Aplicativo grátis

https://play.google.com/store/apps/details?id=com. ionicframework.dcmotorapp835145

app Pro

https://play.google.com/store/apps/details?id=com. ionicframework.dcmotorpro785986

Sobre

Uma física de código aberto na simulação de Singapura com base em códigos escritos por Fu-Kwun Hwang e Loo Kang WEE.

mais recursos pode ser encontrada aqui

http://iwant2study.org/ospsg/index.php/interactive- recursos / física / 05-eletricidade-e-magnetismo

Introdução

motores elétricos transformam eletricidade em movimento através da exploração de indução eletromagnética. Um circuito de transporte de corrente que é colocado num campo magnético experimenta uma rotação (DC) do motor simples effect.A corrente contínua é ilustrado aqui. ABCD é montada sobre um eixo de PQ. As extremidades do arame estão ligados a um comutador de anel dividido na posição X e Y. O comutador roda com o circuito. Duas escovas de carvão são feitos para pressionar levemente contra os comutadores.

O motor apresenta um magneto externo (chamado o estator, porque ele é fixo no lugar) e uma bobina de fio de viragem chamado uma armadura (ou rotor de bobina, porque ele gira). A armadura, transportando corrente fornecida pela bateria, é um electroíman, porque um fio de condução de corrente gera um campo magnético; invisíveis linhas de campo magnético está circulando em redor do fio do induzido.

A chave para produzir movimento está posicionando o eletroímã dentro do campo magnético do ímã permanente (seu campo vai de seu norte a pólo sul). A armadura experimenta uma força descrita pela regra da mão esquerda. Esta interacção de campos magnéticos e que se deslocam partículas carregadas (os electrões nos actuais) resulta na força magnética (representado pelas setas verdes) que faz com que a rotação da armadura por causa do binário. Use a corrente deslizante I para ver o que acontece quando o fluxo de corrente é invertida. O fluxo de escoamento e de electrões actual caixa alows diferente visualização desde I = d (Q) / dt e Q = quantidade de carga * e. A Reprodução e Pausa permite congelar a visualização em 3D para visualizar essas forças, para verificação de consistência com a regra da mão esquerda.

Fato interessante

Esta simulação tem verdadeira vista em perspectiva 3D e é direcionado para a educação Física nível O, tem um comutador split-ring concebido dentro dela.

A finalidade do comutador é para inverte o sentido da corrente no circuito ABCD para cada meio ciclo.

Um balanço para trás e movimento fro (talvez θ = 90o aumento de 270o e diminuir de volta ao 90o) é tudo o que você iria ficar fora deste motor se não fosse para o comutador split-anel - o dispositivo de metal dividida circular em partes (mostrado aqui na cerceta com uma lacuna de β2) que liga a armadura para o circuito.

Reconhecimento

A minha sincera gratidão pelas contribuições incansáveis ​​de Francisco Esquembre, Fu-Kwun Hwang, Wolfgang Christian, Félix Jesús Garcia Clemente, Anne Cox, Andrew Duffy, Todd Timberlake e muitos mais na comunidade Open Source Physics.

Rede Saiba juntos?

FaceBook Fan Page: https://www.facebook.com/Open-Source -Physics-Easy-Java-Simulação-tracker-132622246810575 /

Twitter: https://twitter.com/lookang

YouTube: https://www.youtube.com/user/lookang/videos

Blog: http://weelookang.blogspot.sg/

Biblioteca Digital: http://iwant2study.org/ospsg/

Mostrar mais

Novidades em 0.0.4 mais recente

Last updated on 2017-07-06
added new features such as
isometric view
front view
side view
top view
collapse control into a combined drop down menu
fullscreen added, drag down screen to activate
Mostrar mais

Vídeos e capturas de tela

  • DC Motor 3D Simulator Lab Para Trailer oficial

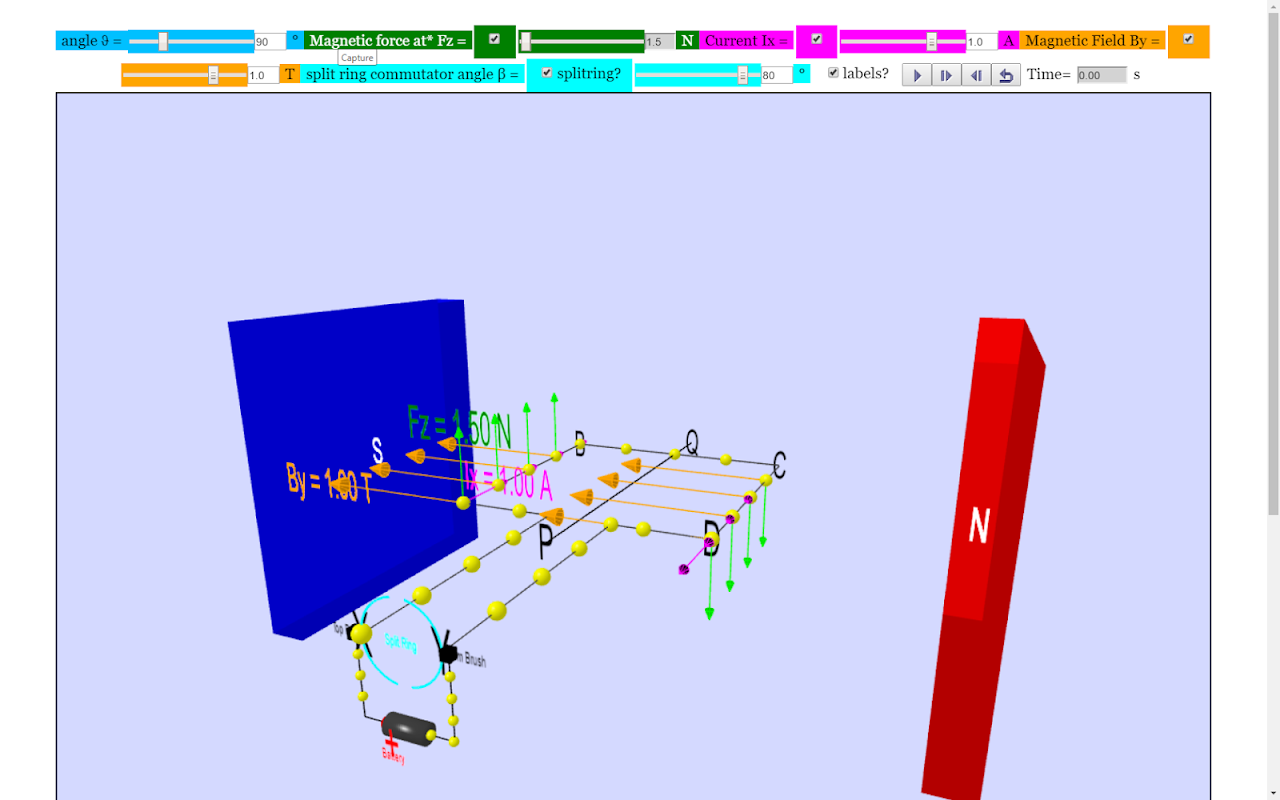

  • DC Motor 3D Simulator Lab imagem de tela 1

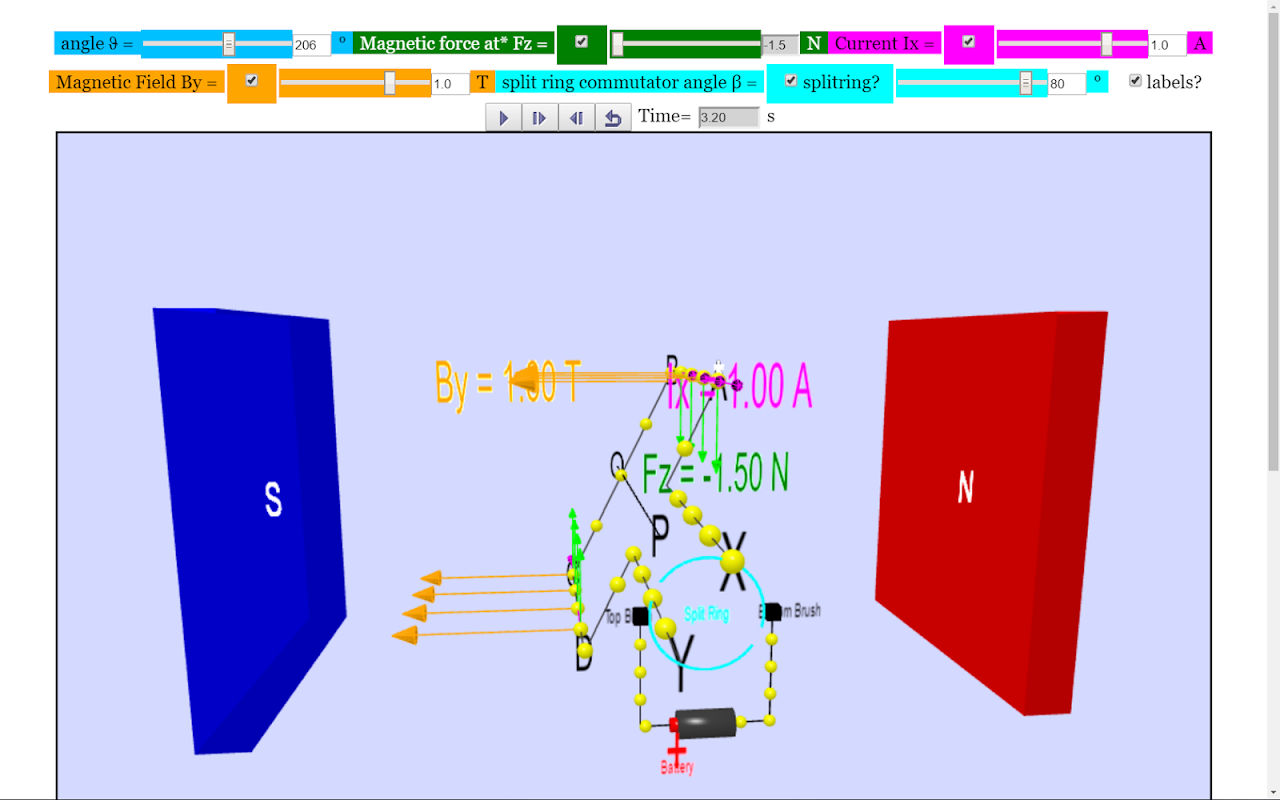

  • DC Motor 3D Simulator Lab imagem de tela 2

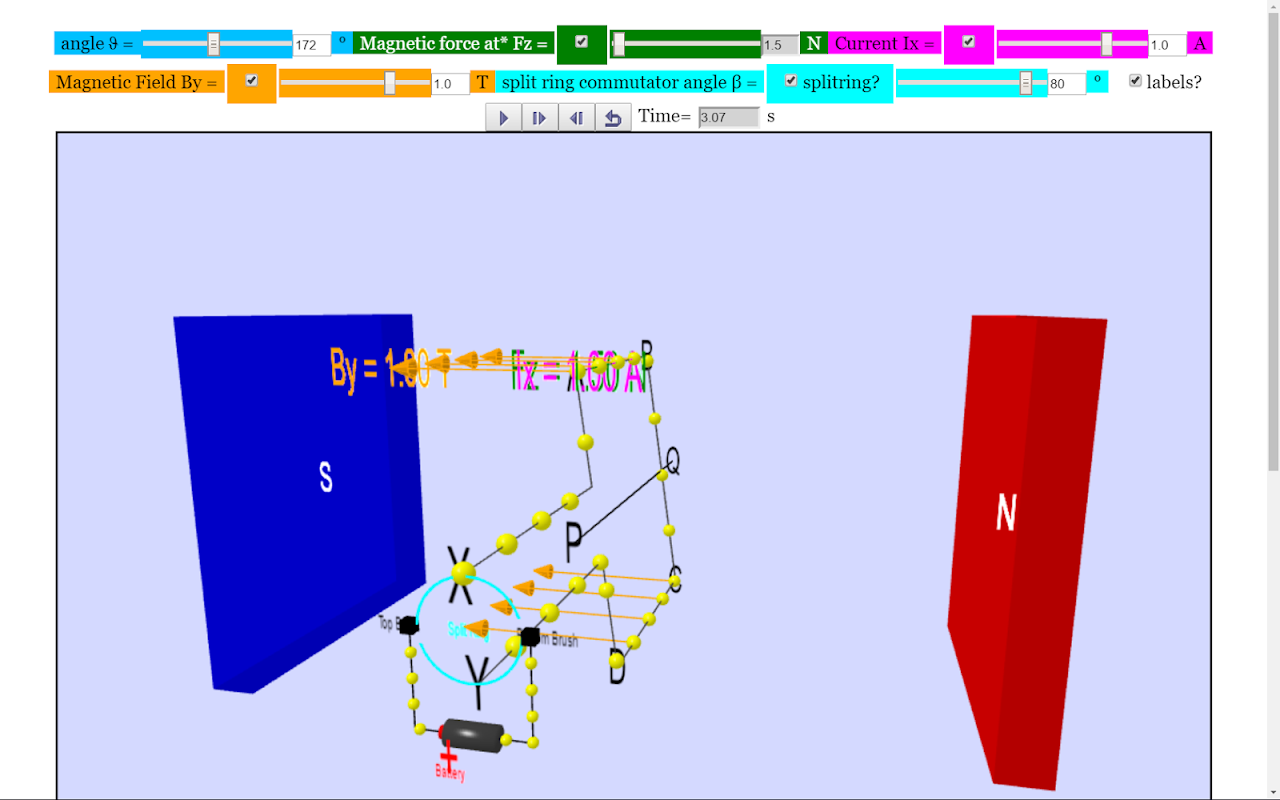

  • DC Motor 3D Simulator Lab imagem de tela 3

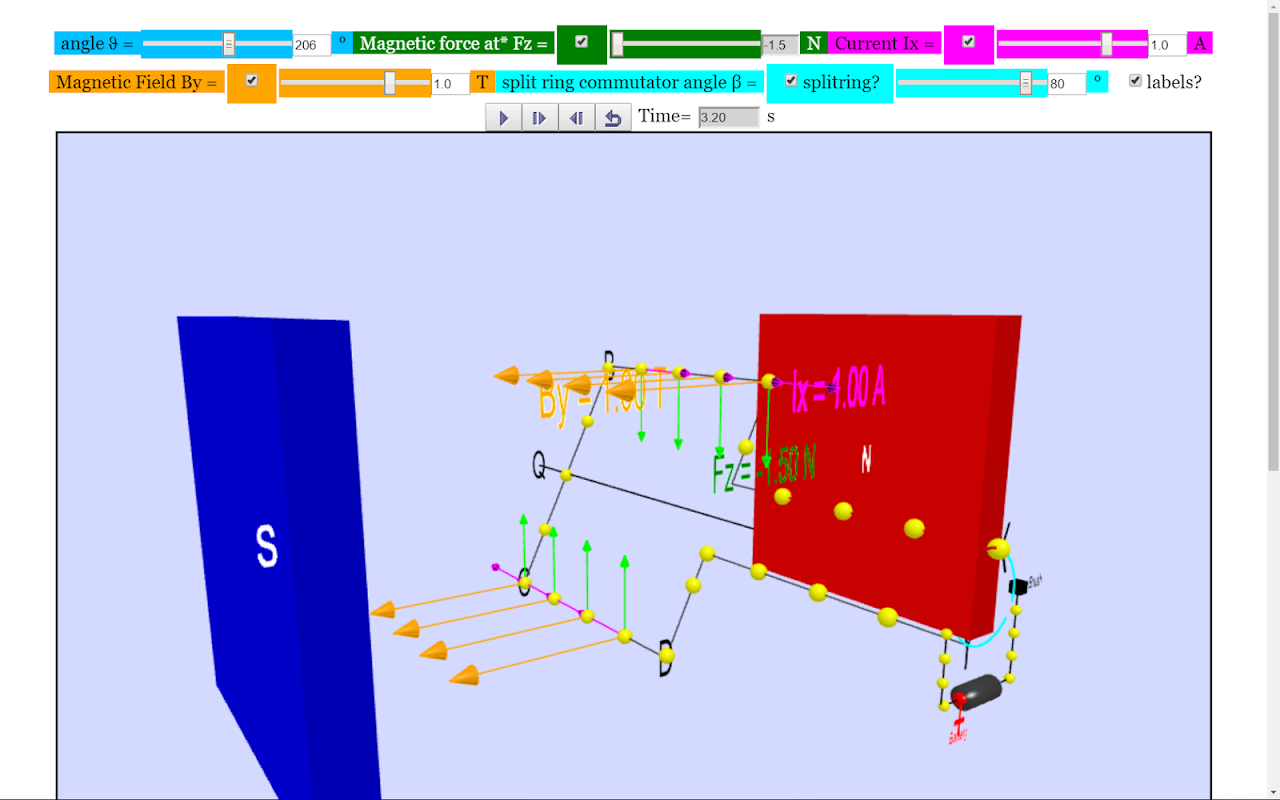

  • DC Motor 3D Simulator Lab imagem de tela 4
