Affine 2D-Transformations

O programa „Affine 2D-Transformations“ para Android oferece a representação gráfica das transformações afins com pontos, vetores e polígonos.

As seguintes transformações (mapas) estão disponíveis:

1) Tradução

2) Rotação

3) Reflexão em relação a uma linha

4) Reflexão em relação a um ponto

5) Dimensionamento

6) Cisalhamento

7) Transformação afim geral

Primeiramente você cria um ponto ou polígono usando o menu principal. Em seguida, você seleciona uma transformação na lista do menu principal, o que leva você a uma caixa de diálogo de entrada, onde você especifica os dados necessários. No caso de transformações relacionadas a pontos, o ponto será criado na cena. O mesmo vale para transformações relacionadas a linhas, onde a linha reta será criada na cena.

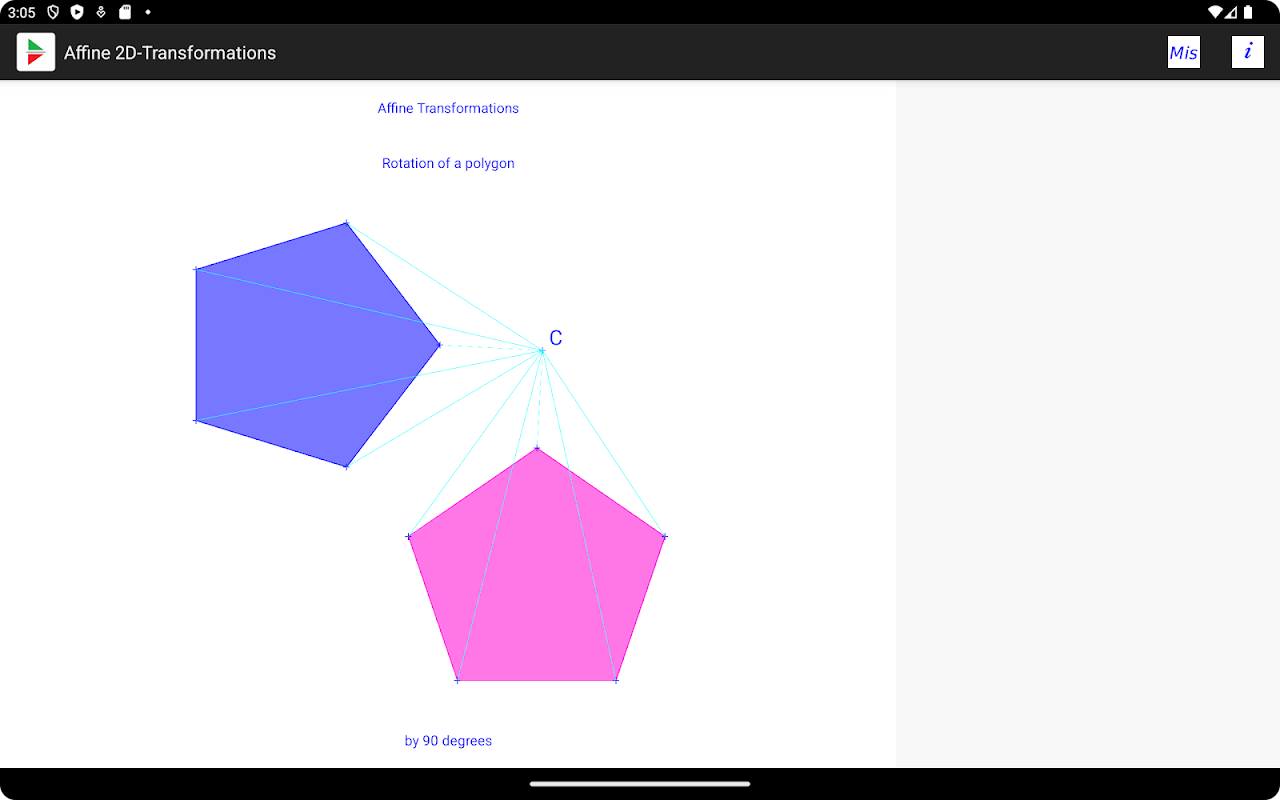

Para mapear um polígono, você toca nos segmentos de linha circundantes, o que abre um menu local. Neste menu você seleciona “Mapear por”. Isto mostra um submenu com todas as transformações definidas anteriormente. Após a seleção o programa calcula a imagem e adiciona o polígono correspondente ao gráfico.

Cada imagem inversa pode ser movida no sistema de coordenadas e todas as imagens serão adaptadas à nova situação.

Você pode mostrar a localização dos vértices na área de texto usando o menu do objeto local.

Existem 4 linhas disponíveis, onde você pode colocar texto descritivo. Isso pode ser útil se você pretende exportar o gráfico como arquivo png em um cartão SD usando a entrada correspondente no menu principal.

Todo o gráfico também pode ser salvo na memória local do programa para carregá-lo posteriormente.
