Alternating Current With RLC

Corrente Alternada Com R-L-C, Versão 1

O programa "alternada currnet Com RLC" é projetado para visualizar as inter-relações das correntes elétricas e tensões em circuitos com resistores, capacitores e indutores. A tensão total é assumido como sendo de forma co-seno. O foco principal é a representação gráfica e cálculo. Os seguintes pontos de vista são parte do programa:

Gráfico mostrando o circuito

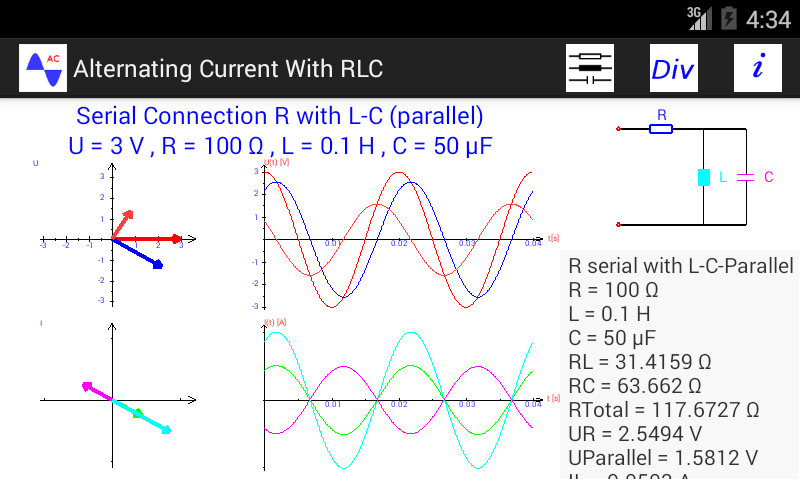

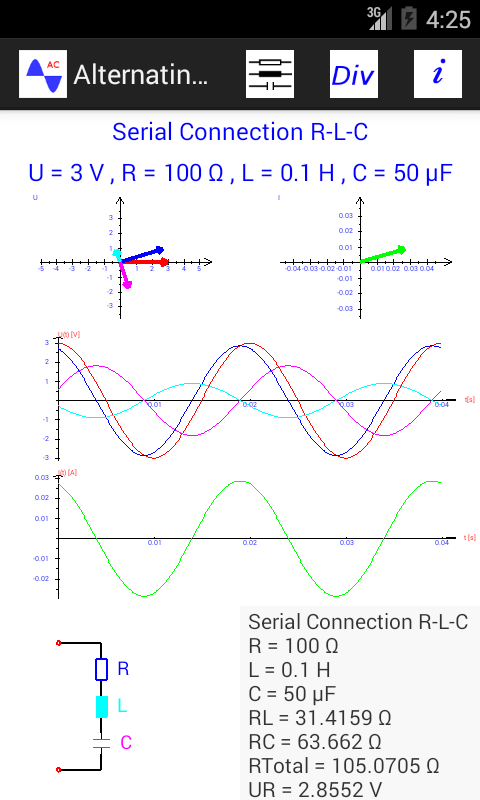

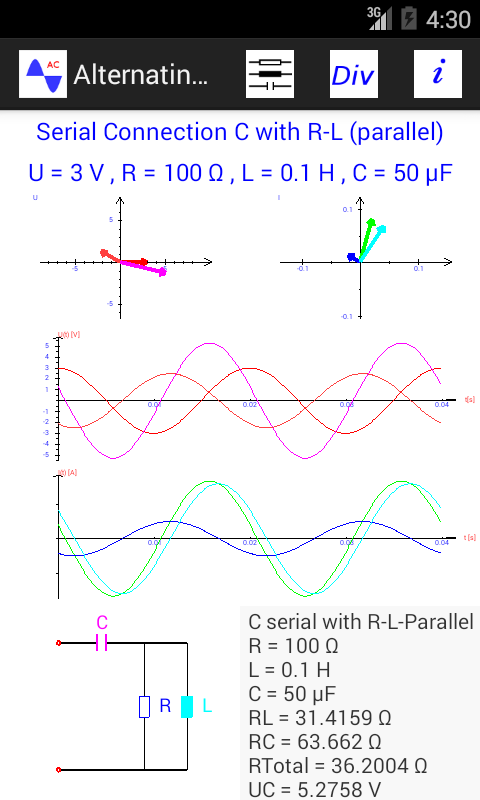

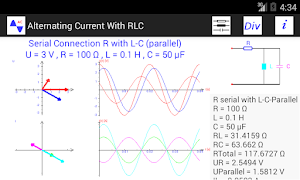

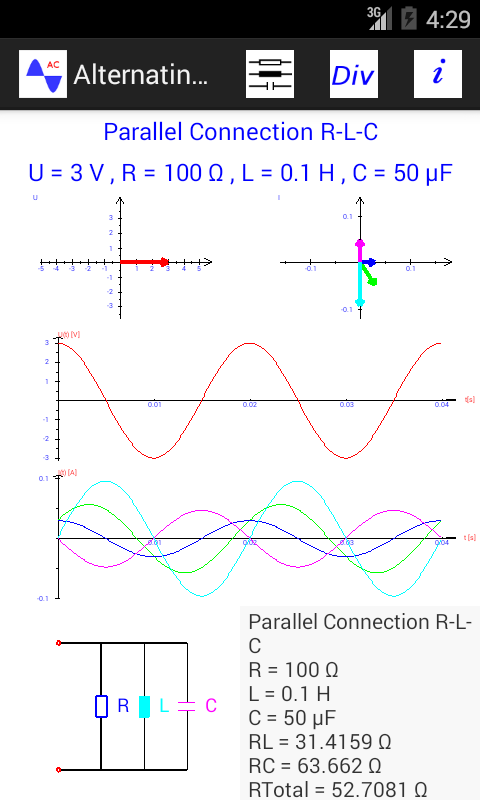

diagramas vetor de tensões e correntes

U (t) -diagram incluindo todas as tensões parciais

I (t) -diagram incluindo todas as correntes parciais

P (t) -diagram da energia elétrica

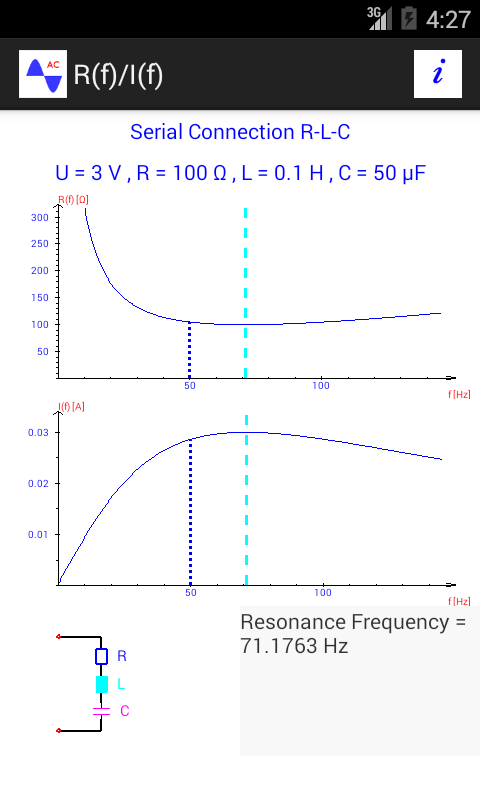

R (f) -diagram mostrando o valor absoluto da impedância em função da frequência

I (f) -diagram mostrando o valor absoluto da corrente eléctrica, como uma função da frequência

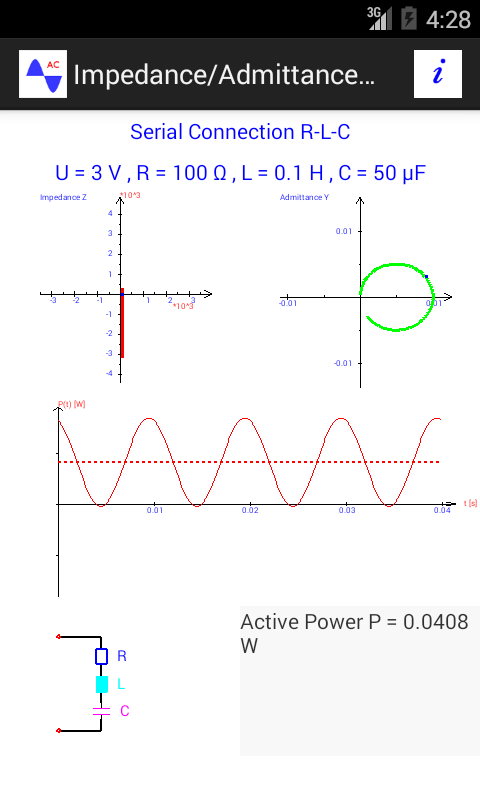

locus de resposta de frequência de impedância e admissão

Você pode escolher entre 21 tipos de circuitos. Entre estes são elementos individuais, paralelos e conexões seriais, bem como combinações de série ou paralelo de elementos.

Há uma tela de ajuda para cada tipo de circuito, que mostra os conceitos básicos de cálculos matemáticos correspondentes ao circuito selecionado.

Você pode alterar a magnitude de todos os elementos do circuito em uma janela de diálogo.

Para mais efeitos de visualização é possível iniciar uma animação, a simulação da posição dos vectores eléctricos no tempo. Enquanto os vectores nos diagramas vectoriais rodar, existe uma linha vertical na L (t) e I (t) diagramas, mostrando a posição real do tempo.

O Menu Principal:

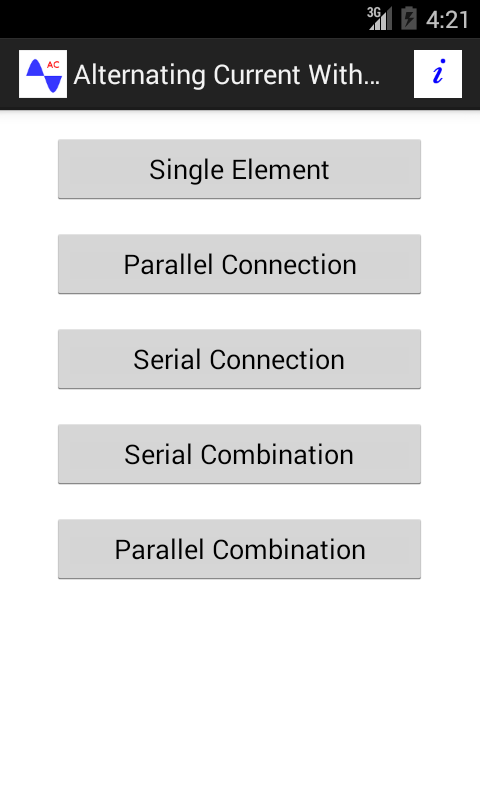

Menu tipo de conexão

   Elemento Individual

   Ligação paralela

   Conexão Serial

   Combinações paralelas

   Combinações de série

Diversos Menu:

   Carregar arquivo

   Salvar Arquivo

   novos dados

   R (F) / I (f) -View

   Ver P (t)

   Iniciar animação

   Parar Animação

   Sair de Animação

   exportação Graphic
