Csplice

Se você já fez uma folha de dicas de layout de emenda, pode achar este aplicativo útil.

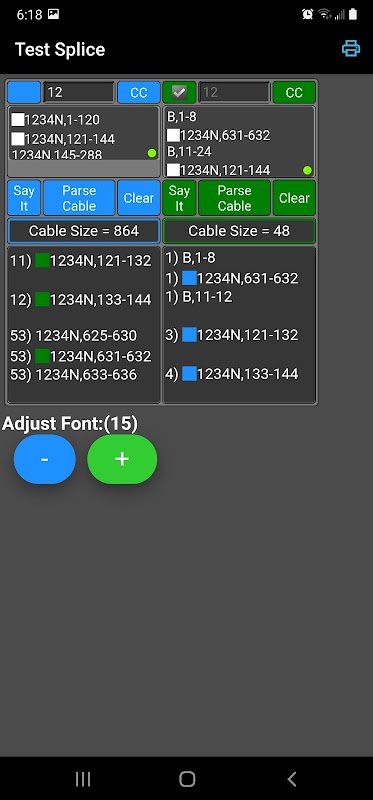

Insira rapidamente as contagens de cabos usando o seletor de ID de cabo. Defina as configurações de agrupamento de cabos e clique no botão dourado Csplice para que o aplicativo compare a relação de todas as contagens de cabos inseridas. O aplicativo então dividirá as contagens na configuração de agrupamento inserida e exibirá um bloco de cabo colorido próximo às contagens para mostrar em qual cabo procurar sua contagem correspondente para emendar. A atualização mais recente permite que o usuário clique em uma contagem correspondente (indicada pelo bloco colorido do cabo correspondente). Quando clicado, o aplicativo filtrará apenas os grupos de contagens correspondentes destacados em laranja. Se um grupo tiver mais de uma contagem, o aplicativo dividirá ainda mais a contagem em fibras/pares individuais. Veja a imagem nº 5 para ver um exemplo.

Layouts de emenda imprimíveis! Clique no botão do ícone "Imprimir" na barra de ferramentas. Assim que o gerenciador de impressão aparecer, selecione "Salvar como PDF" e salve-o. Use o aplicativo "Arquivos" do seu dispositivo, navegue até o arquivo Csplice.pdf e compartilhe o arquivo PDF por e-mail em um computador conectado à impressora.

Este aplicativo deve ser usado apenas como uma ferramenta útil de referência secundária.

Documentação útil e link para blog de conversação. https://tntapps.blogspot.com/2021/04/csplice.html

Csplice funciona com contagens de cabos de fibra óptica ou pares de cobre.

O Csplice também funciona com as versões mais recentes dos meus aplicativos "Código de cores de fibra óptica" e "Código de cores de 25 pares". Depois de inserir uma contagem de cabos em uma entrada de coluna de cabos, clique no botão "CC" para que o aplicativo abra o aplicativo FOCC ou 25pr CC com as contagens inseridas automaticamente para você

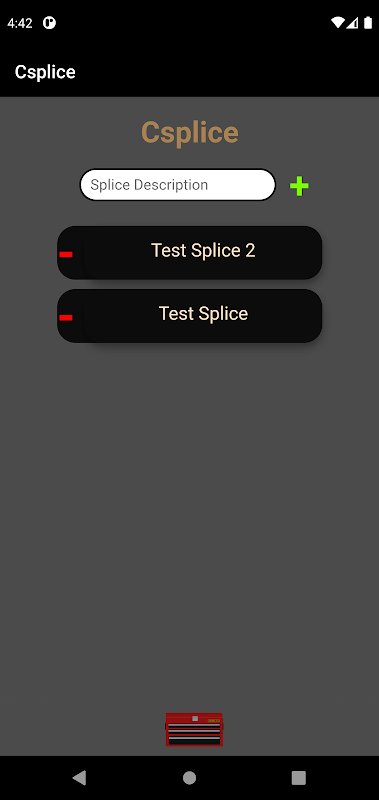

Tela de abertura:

Insira um nome/descrição abreviada da emenda e clique no botão verde "+"

Em seguida, selecione o botão de emenda recém-nomeado para começar a inserir a contagem de cabos

O aplicativo salva até 10 emendas, quando uma 11ª emenda é inserida, a emenda inferior da lista é excluída

Clicar no botão vermelho "-" exclui a emenda selecionada com confirmação

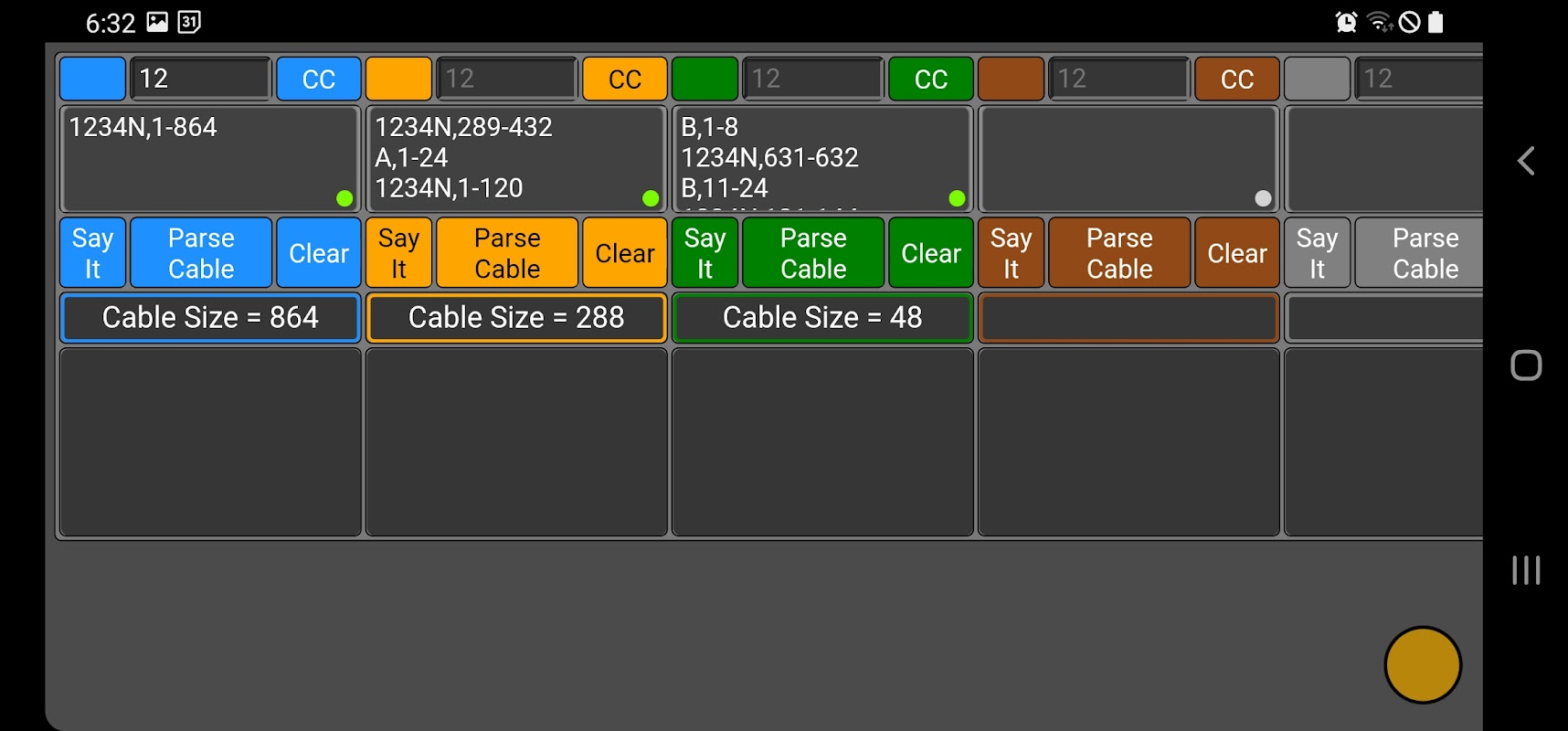

Tela de emenda:

Insira a contagem de cabos em qualquer uma das entradas de cabo

Defina suas configurações de tipo de grupo nas caixas de entrada superiores

exemplo de configurações de tipo de grupo (mas não limitado a):

6, 8, 12, 12-1, 25, 25-1, 144-12, 288-12, 600-25, 100-25, 100-25+, 2400-100-25

Clicar no botão "Diga" lê as contagens para o usuário para verificar a entrada correta da contagem

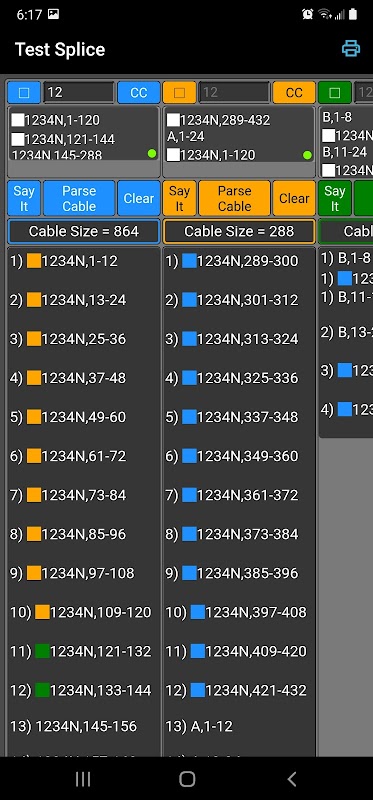

Clique no botão Csplice redondo dourado no canto inferior direito da tela. Isso colocará o aplicativo no modo Csplice, que exibe um bloco colorido para mostrar as relações de contagem de cabos entre os grupos de pares/fibras de todos os cabos inseridos.

Quando um cabo é "Analisado", o usuário do aplicativo pode substituir o texto da caixa "Tamanho do cabo = ###" por sua própria nota curta. exemplo: "48F Oeste" "600pr Norte" etc...

Depois de clicar no botão Csplice, uma caixa de seleção vazia é ativada no canto superior esquerdo de cada contagem de cabos. Marcar a caixa de seleção de contagem de cabos filtrará todos os grupos não relacionados e exibirá apenas todos os outros cabos relacionados com suas contagens de grupos relacionados.

Para editar uma contagem de cabos depois de clicar no botão redondo dourado. Desmarque qualquer cabo filtrado e clique em qualquer botão limpar 2x. Tenha em atenção que o terceiro clique no botão limpar limpa a contagem de cabos.

Clique no botão "CC" para que o aplicativo abra meu código de cores de fibra óptica ou código de cores de 25 pares, dependendo da configuração do tipo de grupo, com a contagem colocada automaticamente no aplicativo aberto. Se o usuário não tiver nenhum dos aplicativos instalados, a App Store será aberta para comprá-lo/instalá-lo.

Este aplicativo funciona com o splice://icc? esquema de URL com os parâmetros opcionais de nome, cab1, cab2, cab3, cab4, cab5, cab6, cab7, cab8, cab9, cab10

Este esquema de url pode ser usado por outros aplicativos (e-mail, página web ou aplicativo) para abrir este aplicativo com os parâmetros usados ​​para preencher os dados automaticamente de uma emenda.

exemplo:

emenda: //icc?name=Test%20splice&cab1=1234N,1-864&cab2=1234N,289-432%0AA,1-24%0A1234N,1-120&cab3=B,1-8%0A1234N,631-632%0AB, 11-24%0A1234N,121-144
