Csplice

اگر تا به حال یک ورق تقلب طرح چیدمان ایجاد کرده اید ، ممکن است این برنامه مفید باشد.

با استفاده از انتخابگر شناسه کابل ، سریعاً تعداد کابل را وارد کنید. تنظیمات گروه بندی کابل خود را تنظیم کنید ، سپس روی دکمه طلایی Csplice کلیک کنید تا برنامه همه تعداد کابل های وارد شده را مقایسه کند. سپس برنامه شمارش ها را در پیکربندی گروه بندی وارد شده شما تجزیه می کند و یک بلوک کابل رنگی را در کنار شمارش ها نشان می دهد تا نشان دهد که کدام کابل باید به دنبال تعداد مطابقت با آن باشد.

نسخه آنلاین موقت را در https://ghtapps.com/Csplice/ امتحان کنید

ویژگی جدید: طرح بندی اتصال قابل چاپ! برنامه Csplice را طبق معمول اجرا کنید. سپس روی دکمه "چاپ" در نوار ابزار کلیک کنید. هنگامی که مدیر چاپ ظاهر می شود ، "ذخیره به عنوان PDF" را انتخاب کرده و آن را ذخیره کنید. از برنامه "Files" دستگاه های خود استفاده کنید و به فایل Csplice.pdf بروید و فایل pdf را از طریق ایمیل به رایانه متصل به چاپگر به اشتراک بگذارید.

چاپ کردن اسپلایس ها برای طرح بندی اتصالات بزرگ و کار در محیط های مرطوب/کثیف که در آن نمی خواهید تلفن خود را در معرض دید قرار دهید یا باتری خود را خالی کنید بسیار عالی است!

این برنامه فقط باید به عنوان یک ابزار مرجع ثانویه مفید مورد استفاده قرار گیرد زیرا می دانیم اشتباهاتی در این زمینه رخ داده و سوابق نادرستی وجود دارد که همیشه باید در نظر گرفته شوند. استفاده از منبع تن به عنوان شناسه اصلی همیشه دقیق تر خواهد بود.

پیوند وبلاگ مستند سازی مفید. https://tntapps.blogspot.com/2021/04/csplice.html

Csplice با تعداد کابل فیبر نوری یا جفت مسی کار می کند.

Csplice با آخرین نسخه های برنامه "کد رنگ فیبر نوری" و "کد رنگ 25 جفت" نیز کار می کند. پس از وارد کردن شمارش کابل در ورودی ستون کابل ، روی دکمه "CC" کلیک کنید تا برنامه یا برنامه FOCC یا 25pr CC باز شود و شمارش ها به صورت خودکار برای شما وارد شوند

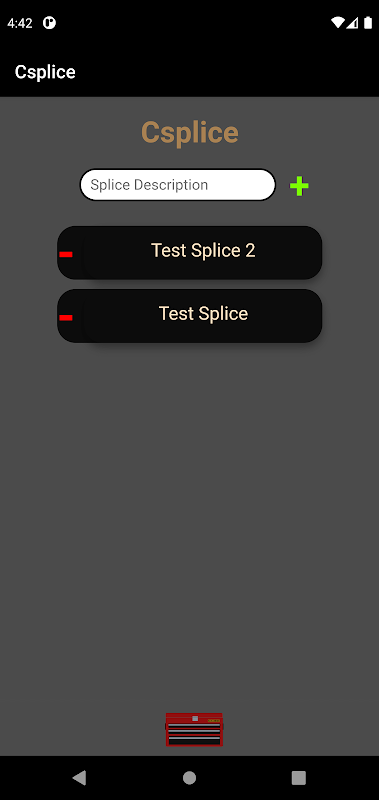

باز کردن صفحه نمایش:

نام/شرح کوتاهی از splice را وارد کرده و روی دکمه سبز "+" کلیک کنید

سپس دکمه splice جدید خود را انتخاب کنید تا تعداد کابل ها وارد شود

هنگامی که یک یازدهم چاشنی وارد می شود ، برنامه حداکثر 10 اسپلایز را ذخیره می کند ، چسب نازک در لیست حذف می شود

با کلیک روی دکمه قرمز "-" ، قطعه انتخاب شده را با تأیید حذف می کند

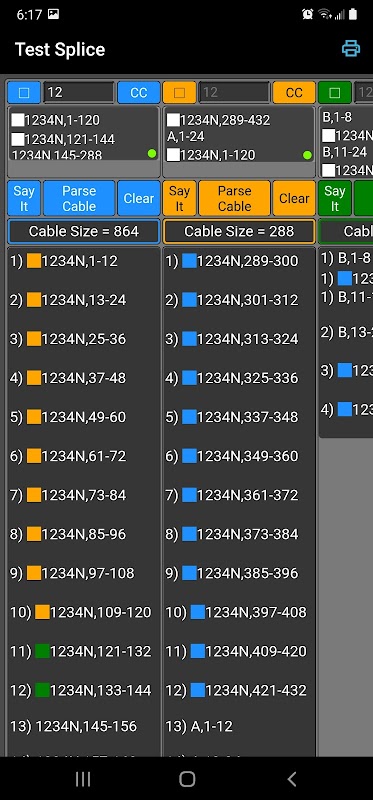

صفحه Csplice:

شمارش کابل خود را در هر یک از ورودی های کابل وارد کنید

تنظیمات نوع گروه خود را در کادرهای ورودی بالا تنظیم کنید

نمونه ای از تنظیمات نوع گروه (اما محدود به آن):

6 ، 8 ، 12 ، 12-1 ، 25 ، 25-1 ، 144-12 ، 288-12 ، 600-25 ، 100-25 ، 100-25+، 2400-100-25

با کلیک روی دکمه «بگو» ، تعداد شماره ها برای کاربر برای تأیید ورود صحیح تعداد خوانده می شود

روی دکمه Csplice رنگ طلایی گرد در گوشه سمت چپ پایین صفحه کلیک کنید. این برنامه را در حالت Csplice قرار می دهد که یک بلوک رنگی را نمایش می دهد تا روابط شمارش کابل بین گروه های جفت/فیبرهای تمام کابل های وارد شده را نشان دهد.

وقتی کابل "تجزیه" شد ، کاربر می تواند متن جعبه "اندازه کابل = ###" را با یادداشت کوتاه خود بازنویسی کند. مثال: "48F West" "600pr North" و غیره ...

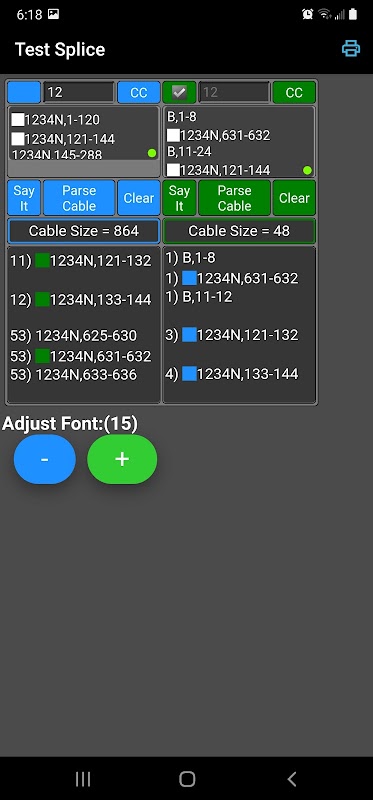

پس از کلیک روی دکمه Csplice ، یک کادر خالی در گوشه بالا سمت چپ هر تعداد کابل فعال می شود. علامت زدن کادر شمارش تعداد کابل ها ، همه گروه های غیر مرتبط را فیلتر می کند و فقط همه کابل های مرتبط با تعداد گروه های مربوطه را نمایش می دهد.

برای ویرایش شمارش کابل پس از کلیک روی دکمه گرد طلا. علامت کابل فیلتر شده را بردارید و روی دکمه پاک کردن 2x کلیک کنید. مراقب باشید که کلیک سوم دکمه پاک کردن تعداد کابل ها را پاک می کند.

بر روی دکمه "CC" کلیک کنید تا برنامه یا کد رنگ فیبر نوری یا برنامه کد رنگ 25 بسته به نوع پیکربندی گروه باز شود ، با شمارش به صورت خودکار در برنامه باز شده. اگر کاربر هیچ کدام از برنامه ها را نصب نکرده است ، App Store برای خرید / نصب آن باز می شود.

این برنامه با splice: // icc کار می کند؟ طرح url با پارامترهای اختیاری نام ، cab1 ، cab2 ، cab3 ، cab4 ، cab5 ، cab6 ، cab7 ، cab8 ، cab9 ، cab9 ، cab10

این برنامه url می تواند توسط سایر برنامه ها (ایمیل ، صفحه وب یا برنامه) برای بازکردن این برنامه با پارامترهای مورد استفاده برای پر کردن خودکار داده های یک اتصال استفاده شود.

مثال:

splice: // icc؟ name = Test٪ 20splice & cab1 = 1234N ، 1-864 & cab2 = 1234N ، 289-432٪ 0AA ، 1-24٪ 0A1234N ، 1-120 & cab3 = B ، 1-8٪ 0A1234N ، 631-632٪ 0AB ، 11-24٪ 0A1234N ، 121-144
