Csplice

Nếu bạn đã từng tạo bảng tóm tắt bố cục mối nối, bạn có thể thấy ứng dụng này rất hữu ích.

Nhập nhanh số lượng cáp bằng bộ chọn Id cáp. Đặt cấu hình nhóm cáp của bạn sau đó nhấp vào nút Csplice màu vàng để ứng dụng so sánh mối quan hệ của tất cả số lượng cáp đã nhập. Sau đó, ứng dụng sẽ chia nhỏ số lượng thành cấu hình nhóm đã nhập của bạn và hiển thị khối cáp màu bên cạnh số lượng để hiển thị cáp nào cần tìm số lượng phù hợp để ghép nối. Bản cập nhật mới nhất cho phép người dùng nhấp vào số lượng trùng khớp (được ghi chú bằng khối màu cáp phù hợp). Khi nhấp vào, ứng dụng sẽ chỉ lọc hiển thị các nhóm số lượng phù hợp được đánh dấu bằng màu cam. Nếu một nhóm có nhiều hơn một số lượng, ứng dụng sẽ chia nhỏ số lượng đó thành các sợi/cặp riêng lẻ. Xem hình ảnh số 5 để biết ví dụ.

Bố trí mối nối có thể in được! Nhấp vào nút biểu tượng "In" trên thanh công cụ. Khi trình quản lý in bật lên, hãy chọn "Lưu dưới dạng PDF" và lưu nó. Sử dụng ứng dụng "Tệp" trên thiết bị của bạn và điều hướng đến tệp Csplice.pdf và chia sẻ tệp pdf qua email tới máy tính được kết nối với máy in.

Ứng dụng này chỉ được sử dụng như một công cụ tham khảo phụ hữu ích.

Tài liệu hữu ích và liên kết blog hội thoại. https://tntapps.blogspot.com/2021/04/csplice.html

Csplice hoạt động với số lượng cáp quang hoặc cáp đồng.

Csplice cũng hoạt động với các phiên bản mới nhất của ứng dụng "Mã màu sợi quang" và "Mã màu 25 cặp" của tôi. Sau khi nhập số lượng cáp vào đầu vào cột cáp, hãy nhấp vào nút "CC" để mở ứng dụng, ứng dụng FOCC hoặc 25pr CC với số lượng được nhập tự động cho bạn

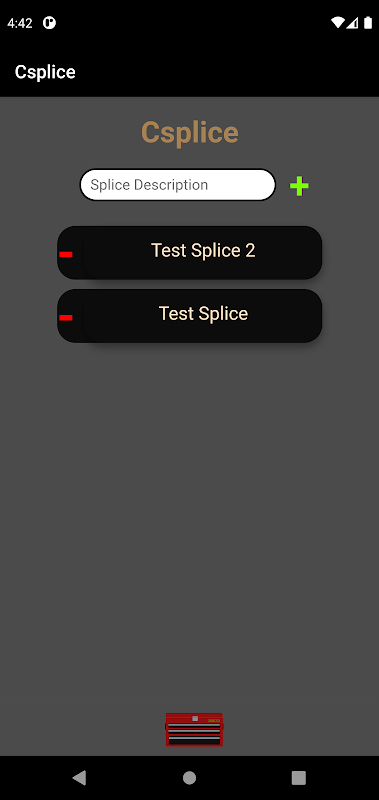

Màn hình mở:

Nhập tên/mô tả ngắn gọn của mối nối và nhấp vào nút "+" màu xanh lá cây

Sau đó chọn nút nối mới được đặt tên để bắt đầu nhập số lượng cáp

Ứng dụng lưu tối đa 10 mối nối, khi nhập mối nối thứ 11, mối nối dưới cùng trong danh sách sẽ bị xóa

Nhấp vào nút "-" màu đỏ sẽ xóa mối nối đã chọn kèm theo xác nhận

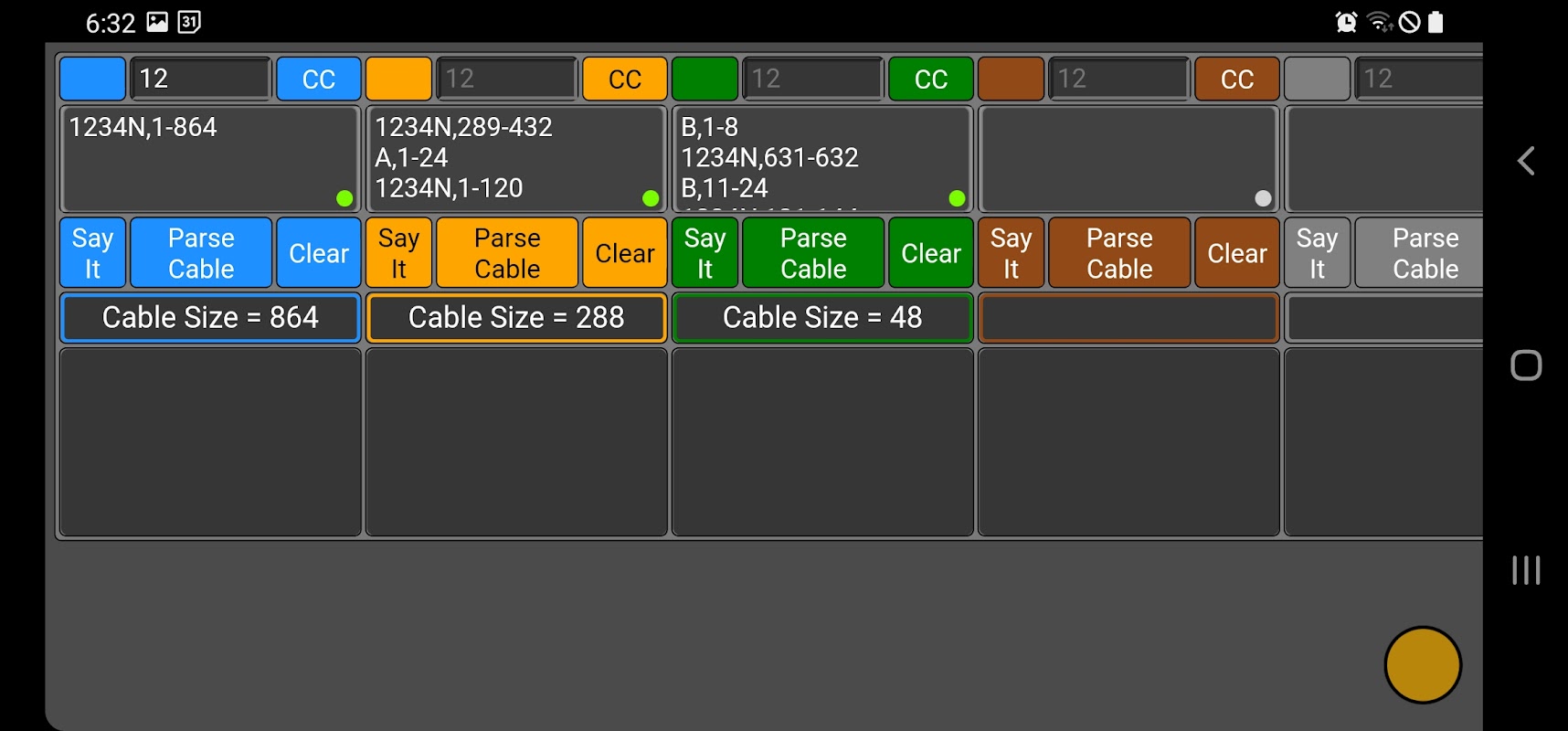

Màn hình Csplice:

Nhập số lượng cáp của bạn vào bất kỳ đầu vào cáp nào

Đặt cấu hình loại nhóm của bạn ở hộp nhập phía trên

ví dụ về cấu hình loại nhóm (nhưng không giới hạn):

6, 8, 12, 12-1, 25, 25-1, 144-12, 288-12, 600-25, 100-25, 100-25+, 2400-100-25

Nhấp vào nút "Say It" sẽ đọc lại số đếm cho người dùng để xác minh mục nhập số liệu chính xác

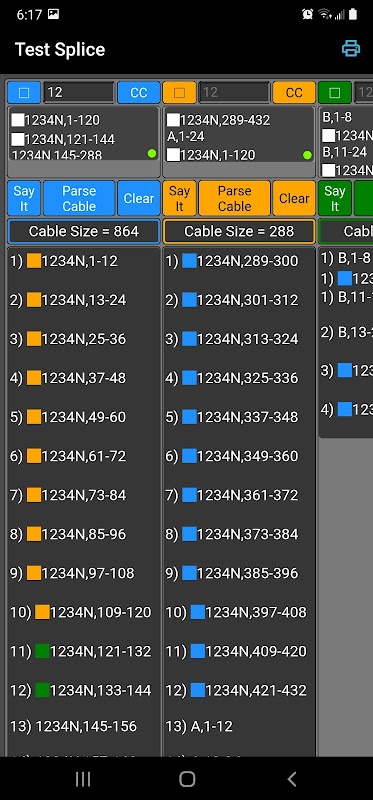

Nhấp vào nút Csplice hình tròn màu vàng ở góc dưới bên phải màn hình. Thao tác này sẽ đưa ứng dụng vào chế độ Csplice hiển thị một khối màu để hiển thị mối quan hệ số lượng cáp giữa các cặp/sợi nhóm của tất cả các cáp đã nhập

Khi cáp đã được "Phân tích cú pháp", người dùng ứng dụng có thể ghi đè văn bản hộp "Cable Size = ###" bằng ghi chú ngắn của riêng họ. ví dụ: "48F Tây" "600pr Bắc" v.v...

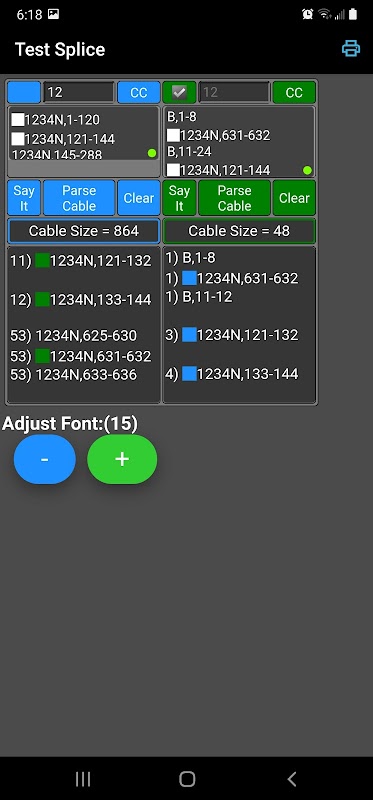

Sau khi nhấp vào nút Csplice, một hộp kiểm trống sẽ được kích hoạt ở góc trên cùng bên trái của mỗi lần đếm cáp. Việc chọn hộp kiểm số lượng cáp sẽ lọc ra tất cả các nhóm không liên quan và chỉ hiển thị tất cả các cáp liên quan khác cùng với số lượng nhóm liên quan của chúng.

Để chỉnh sửa số lượng cáp sau khi nhấp vào nút tròn màu vàng. Bỏ chọn bất kỳ cáp đã lọc nào và nhấp vào bất kỳ nút xóa nào 2x. Hãy lưu ý rằng lần nhấp chuột thứ 3 vào nút xóa sẽ xóa số lượng cáp.

Nhấp vào nút "CC" để mở ứng dụng Mã màu sợi quang hoặc ứng dụng Mã màu 25 cặp, tùy thuộc vào cấu hình loại nhóm, với số lượng tự động được đưa vào ứng dụng đã mở. Nếu người dùng chưa cài đặt ứng dụng nào thì App Store sẽ mở để mua/cài đặt ứng dụng đó.

Ứng dụng này hoạt động với mối nối://icc? lược đồ url với các tham số tùy chọn tên, cab1, cab2, cab3, cab4, cab5, cab6, cab7, cab8, cab9, cab10

Lược đồ url này có thể được các ứng dụng khác (email, trang web hoặc ứng dụng) sử dụng để mở ứng dụng này với các tham số được sử dụng để tự động điền dữ liệu của một mối nối.

ví dụ:

splice://icc?name=Test%20splice&cab1=1234N,1-864&cab2=1234N,289-432%0AA,1-24%0A1234N,1-120&cab3=B,1-8%0A1234N,631-632%0AB, 11-24%0A1234N,121-144
