HQ Oscilloscope & Spectrum

Osciloscópio de armazenamento digital de alta qualidade com visão de espectro.

Taxa de amostragem: 48 kHz

Tamanho do buffer: 1 segundo

Fonte de sinal: microfone

- navegação na tela de toque

- reprodução de alta precisão

- estatísticas em tempo real

-- desencadear

- faixa de espectro

- 4096 frequências de resolução de espectro

MANUAL

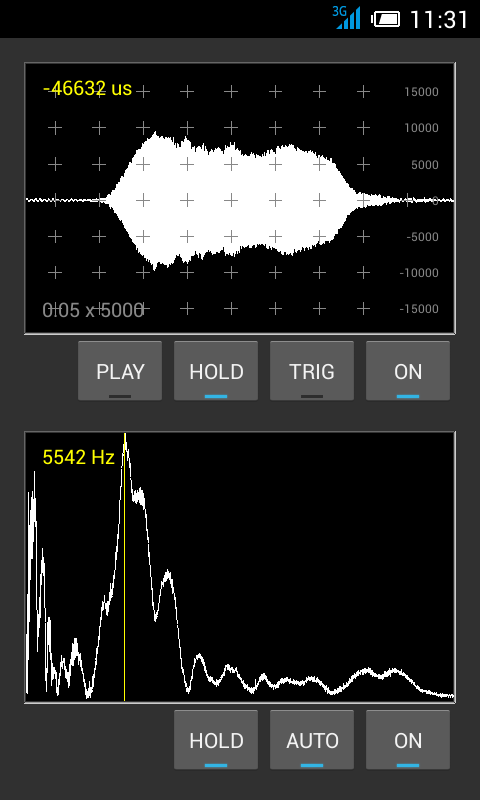

Todos os controles estão visíveis na tela.

Osciloscópios e visões de espectro são independentes um do outro.

OSCILOSCÓPIO

Ligue a vista.

Os valores da divisão de escala são exibidos no canto inferior esquerdo como segundo x discreto.

A escala do nível de sinal está no lado direito.

Toque e arraste com um dedo para navegar em uma forma de onda, toque com dois dedos para ampliar.

Pressione HOLD para congelar o buffer.

Enquanto no modo HOLD é possível navegar para o passado até um segundo.

O deslocamento do tempo em microssegundos, se presente, aparece no canto superior esquerdo.

Pressione TRIG para ativar a régua, se precisar medir valores exatos de discretes individuais.

Mova a régua com um dedo.

Um valor exato do nível de sinal correspondente à posição da régua é exibido no canto superior esquerdo.

Pressione PLAY para ativar a reprodução repetida do buffer cortado pelos limites da janela de tempo.

Pressione STAT para habilitar estatísticas em tempo real:

max - maior valor de amostra

min - menor valor da amostra

média - valor médio da amostra

mdz - desvio médio em torno de zero

sd - desvio padrão

soma - soma dos valores da amostra

int - área entre a onda sonora e zero

Triggering with holdoff:

Aumente o zoom e ajuste os valores de divisão da escala conforme necessário.

Pressione TRIG e posicione a régua de acordo com um nível de sinal e uma distância de tempo para acionar uma parte correta de um sinal.

Quando acionado, pressione HOLD e solte TRIG para estudar uma parte interessante de uma forma de onda com navegação, zoom e reprodução.

O período de interrupção é definido por uma distância de tempo entre a régua e a borda direita da vista.

Um tiro disparando:

Faça os ajustes iniciais, pressione TRIG e posicione a régua como ao disparar com a espera.

Solte TRIG e pressione TRIG novamente para limpar o buffer.

Certifique-se de que não há sinal capturado na vista.

Pressione o botão de espera.

Depois desse ponto, o osciloscópio aguarda apenas um primeiro evento de disparo.

Solte HOLD e pressione HOLD novamente para recarregar para outro disparo.

Solte o TRIG para estudar uma forma de onda.

O ponto de disparo está na borda de subida de um sinal acima ou igual a zero e na borda descendente de um sinal abaixo de zero.

ESPECTRO

Ligue a vista.

Mova a régua vertical para exibir a frequência com precisão máxima em qualquer posição ao longo da exibição do espectro.

Pressione HOLD para congelar.

Pressione AUTO para fazer a régua seguir a frequência dominante.

Observe que é possível mover a régua no modo HOLD e mover temporariamente a régua no modo AUTO.

Pressione HLDA para congelar o espectro e o osciloscópio.

O botão HLDA pressionado manifesta que as exibições foram configuradas em espera e exibem dados mutuamente relativos.

Pressione TRAC para alternar para o modo de faixa de espectro.

Enquanto no modo de faixa de espectro, a régua vertical se transforma em escala com marcas por segundos e dezenas de segundos.
