HQ Oscilloscope & Spectrum

Osiloskop penyimpanan digital berkualiti tinggi dengan paparan spektrum.

Kadar sampel: 48 kHz

Saiz penampan: 1 saat

Sumber isyarat: mikrofon

- navigasi skrin sentuh

- Main semula ketepatan yang tinggi

- statistik masa nyata

- mencetuskan

- trek spektrum

- 4096 frekuensi resolusi spektrum

MANUAL

Semua kawalan dapat dilihat pada skrin.

Oscilloscope dan pandangan spektrum bebas daripada satu sama lain.

OSCILLOSCOPE

Hidupkan pandangan.

Nilai bahagian skala dipaparkan di sudut kiri bawah sebagai kedua x diskret.

Skala tahap isyarat berada di sebelah kanan.

Sentuh dan seret dengan satu jari untuk menavigasi bentuk gelombang, sentuh dengan dua jari untuk mengezum.

Tekan HOLD untuk membekukan penimbal.

Semasa dalam mod HOLD, mungkin untuk menavigasi ke masa lalu sehingga satu saat.

Peralihan masa dalam mikrosecond, jika ada, muncul di sudut kiri atas.

Tekan TRIG untuk membawa pemerintah pada jika anda perlu mengukur nilai tepat dari discretes individu.

Pindahkan pemerintah dengan satu jari.

Nilai tahap isyarat tepat yang bersamaan dengan kedudukan penguasa dipaparkan di sudut kiri atas.

Tekan PLAY untuk membolehkan main balik berulang pemotongan penimbal oleh batas tetingkap masa.

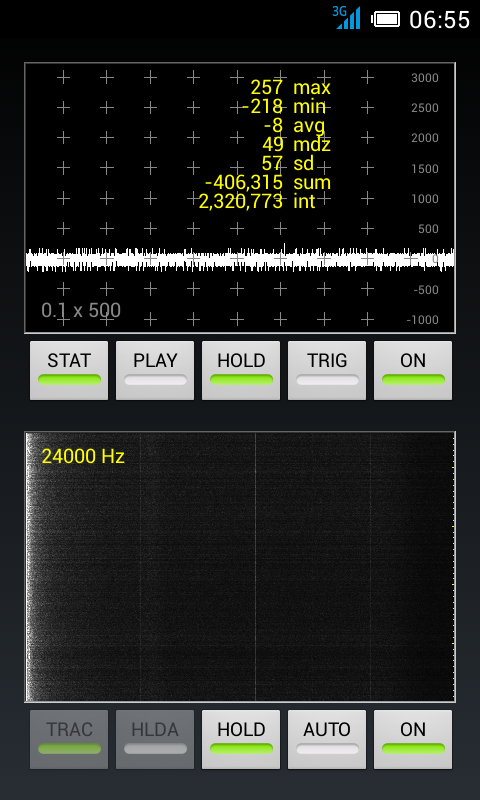

Tekan STAT untuk membolehkan statistik masa nyata:

nilai sampel tertinggi - tertinggi

nilai sampel terendah min

avg - nilai purata sampel

mdz - minus sisihan sifar

sd - sisihan piawai

jumlah nilai sampel

int - kawasan antara gelombang bunyi dan sifar

Memicu dengan penangguhan:

Zum masuk dan laraskan nilai bahagian skala apabila diperlukan.

Tekan TRIG dan letakkan pemerintah mengikut tahap isyarat dan jarak masa untuk mencetuskan bahagian isyarat yang betul.

Apabila dicetuskan tekan HOLD dan kemudian keluarkan TRIG untuk mengkaji bahagian yang menarik dari bentuk gelombang dengan navigasi, zum dan main semula.

Tempoh pegangan ditakrifkan oleh jarak masa antara pemerintah dan tepi kanan pandangan.

Satu tembakan yang mencetuskan:

Buat pelarasan awal, tekan TRIG dan letakkan pemerintah sebagai ketika memicu dengan penangguhan.

Lepaskan TRIG dan tekan TRIG sekali lagi untuk mengepam penimbal.

Pastikan tiada isyarat ditangkap dalam pandangan.

Tekan HOLD.

Selepas ini, oscilloscope hanya menunggu satu peristiwa pencetus yang pertama.

Siaran HOLD dan tekan HOLD sekali lagi untuk tambah nilai untuk satu lagi pukulan.

Siarkan TRIG untuk mengkaji bentuk gelombang.

Titik pencetus adalah pada kelebihan naik isyarat di atas atau sama dengan sifar dan pada tepi jatuh isyarat di bawah sifar.

SPECTRUM

Hidupkan pandangan.

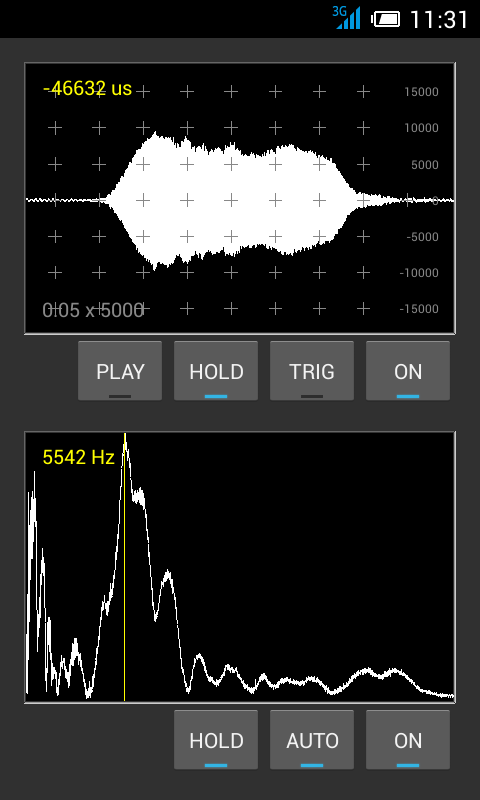

Pindahkan pemerintah menegak untuk memaparkan kekerapan dengan ketepatan maksimum di mana-mana kedudukan sepanjang pandangan spektrum.

Tekan HOLD untuk membekukan.

Tekan AUTO untuk menjadikan penguasa mengikut frekuensi dominan.

Perhatikan bahawa adalah mungkin untuk menggerakkan pemerintah semasa dalam mod HOLD dan untuk sementara menggerakkan pemerintah semasa dalam mod AUTO.

Tekan HLDA untuk membekukan kedua-dua spektrum dan osiloskop.

Butang HLDA yang ditekan menunjukkan bahawa pandangan telah ditetap bersama dan memaparkan data relatif relatif.

Tekan TRAC untuk beralih ke mod trek spektrum.

Semasa mod trek spektrum, penguasa menegak bertukar menjadi skala dengan tanda selama beberapa saat dan puluhan saat.
