HQ Oscilloscope & Spectrum

高質量數字存儲示波器，帶有頻譜視圖。

採樣率：48 kHz

緩衝區大小：1秒

信號源：麥克風

- 觸摸屏導航

- 高精度播放

- 實時統計

- 觸發器

- 頻譜軌道

- 4096頻率頻譜分辨率

手冊

屏幕上顯示所有控件。

示波器和頻譜視圖彼此獨立。

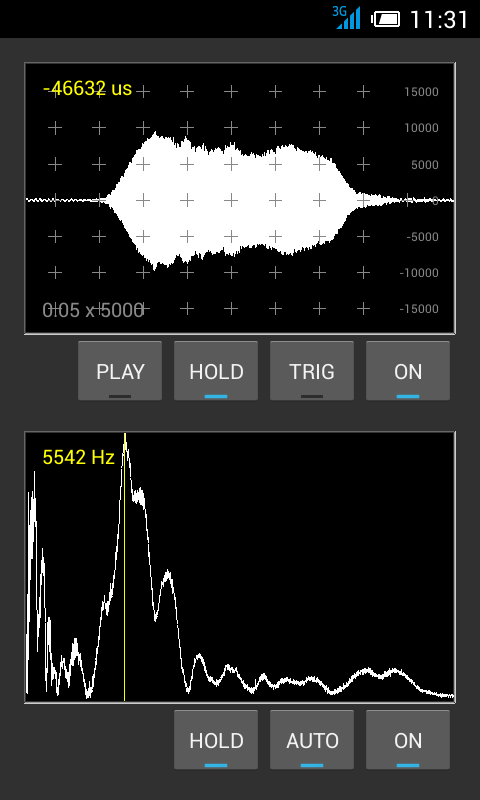

示波器

打開視圖。

刻度分割值顯示在左下角，顯示為第二個x離散值。

信號電平刻度位於右側。

用一根手指觸摸並拖動以導航波形，用兩根手指觸摸即可進行縮放。

按HOLD可凍結緩衝區。

在HOLD模式下，可以導航到過去一秒鐘。

如果存在，則以微秒為單位的時間偏移出現在左上角。

如果需要測量單個分立器件的精確值，請按TRIG鍵打開標尺。

用一根手指移動標尺。

對應於標尺位置的精確信號電平值顯示在左上角。

按PLAY可以按時間窗口界限重複播放緩衝區。

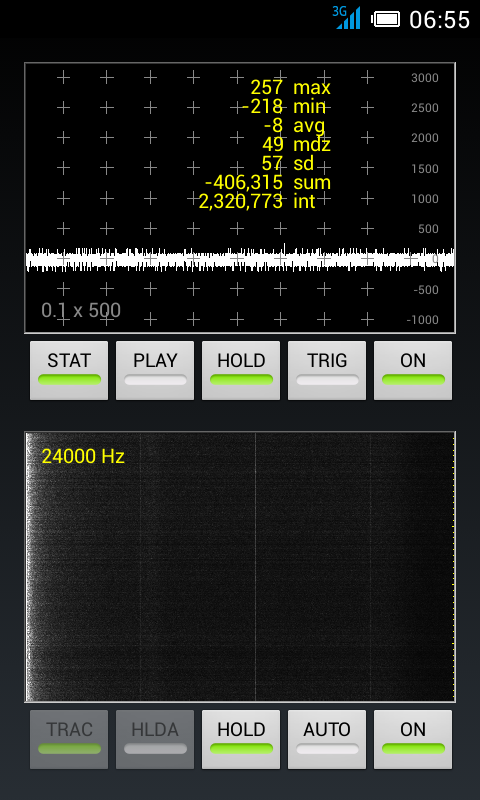

按STAT啟用實時統計：

最大 - 最高樣本值

min - 最低樣本值

平均 - 樣本值

mdz - 零附近的平均偏差

sd - 標準偏差

sum - 樣本值之和

int - 聲波與零之間的區域

觸發觸發：

根據需要放大並調整刻度分割值。

按TRIG並根據信號電平和時間距離定位標尺，以觸發信號的正確部分。

觸發時按HOLD鍵然後釋放TRIG以研究波形的有趣部分，包括導航，縮放和回放。

釋抑週期由標尺和視圖右邊緣之間的時間距離定義。

一擊觸發：

進行初始調整，按下TRIG並將標尺定位為與釋抑觸發時一樣。

釋放TRIG並再次按下TRIG以沖洗緩衝液。

確保視圖中沒有捕獲信號。

按HOLD。

在此之後，示波器僅等待一個第一個觸發事件。

釋放HOLD並再次按HOLD以重新加載另一次單擊。

釋放TRIG以研究波形。

觸發點位於高於或等於零的信號的上升沿，並且位於低於零的信號的下降沿。

光譜

打開視圖。

在光譜視圖的任何位置移動垂直標尺，以最大精度顯示頻率。

按HOLD凍結。

按AUTO鍵使標尺遵循主導頻率。

請注意，可以在HOLD模式下移動標尺，並在AUTO模式下臨時移動標尺。

按HLDA凍結頻譜和示波器。

按下的HLDA按鈕表示已將視圖設置為保持在一起並顯示相互相關的數據。

按TRAC切換到頻譜跟踪模式。

在光譜跟踪模式下，垂直標尺變為刻度，標記為秒和數十秒。
