Simple Delay Checker

* Como usar

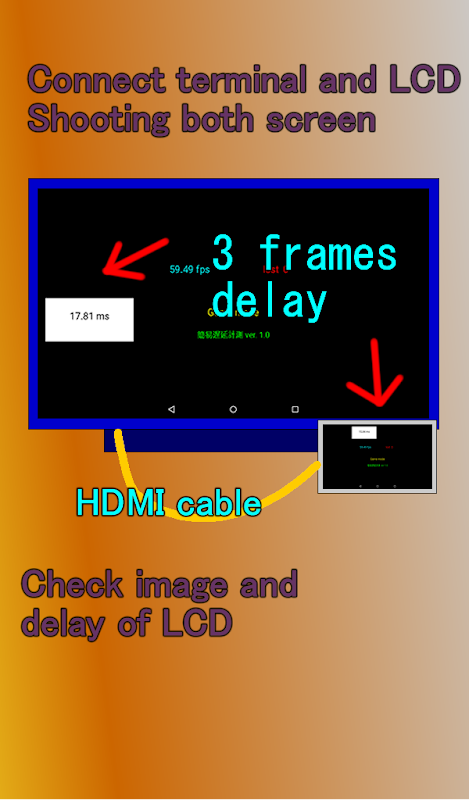

1. Conecte o terminal eo LCD com um cabo HDMI, e começar a aplicação.

2. tiro a tela do LCD ea tela do terminal na mesma foto pela câmera digital etc.

3. Ao contar o deslocamento da moldura sobre a imagem, você pode estimar quadro atraso do LCD.

* Equipamento Necessário

- Um terminal Android com função de saída HDMI.

- Cabo HDMI.

- O LCD que você deseja medir.

- Dispositivos de disparo, tais como câmeras digitais.

* Screen & Princípio

[White Praça marcador]

- 12 marcadores quadrados brancos dispostos ao redor da tela, são exibidas sequencialmente no sentido horário para cada quadro (5 voltas em 60 quadros).

- Se o atraso é zero no LCD, você verá um marcador quadrado na mesma posição que a tela do terminal. Se há um atraso, marcador quadrado vai ser exibido na posição atrasada. Fotografar a tela do LCD ea tela do terminal na mesma foto, e contando o deslocamento da moldura sobre a imagem, você pode estimar quadro atraso do LCD.

- O número exibido no marcador quadrado é um tempo de processamento interno. De facto, é o tempo de bloqueio de multi-tampão. Há não é menos importante.

[Taxa de quadros]

- Taxa de quadros será exibida em azul no lado médio esquerdo da tela.

- Basicamente ele funciona com a taxa de atualização do terminal.

- Simplesmente, a sincronização é executada, utilizando o tampão de bloqueio de SurfaceView.

- Quando o terminal não pode atualizar desenho na taxa de atualização ou devolve valor de taxa de atualização errada, aplicativo funciona com um modo de suposição. App mostra "*" marca em fps, e funciona na maior taxa de quadros possível desenho. Neste caso, app pode desenhar o mesmo quadro.

[Contagem de quadros Perdido]

- Contagem de quadros perdidos por 60 quadros será exibida em vermelho na parte central direita da tela.

- Terminal de especificação Baixa ou GC causas perdidas Frame. Nesse caso, uma vez que a posição do marcador quadrado exibição é pular, medição de atraso pode ser afetado no julgamento de imagem.

[Texto de Display]

- O texto de entrada pode ser exibido em amarelo no centro da tela.

- Introduzindo o nome de definição de modo etc do monitor e exibi-lo, pode ser evitada a confusão no momento de confirmar o vídeo mais tarde.

- O texto pode ser inserido a partir do item de definição do menu de opções.

* Pontos

- Terminal de desempenho superior é recomendado.

- Faster equipamento de filmagem velocidade do obturador é recomendada.

- Em princípio, o tempo de atraso que pode ser lido a partir de um de a imagem vai ser um múltiplo inteiro de um quadro. Por conseguinte, a fim de aumentar a precisão da estimativa do atraso, o processamento estatístico entre em um grande número de dados. Nós vamos recomendar a técnica para investigar o filme de vídeo no quadro-a-quadro.

ex) Por favor, examine 10 tiros de vídeo capturados. Se há 7 tiros de atraso de 1 quadro, 2 doses de 2 de retardo da moldura, e um tiro de um retardo de uma moldura, o atraso é estimado em média 1,4 quadro.

- Usando o LCD com antecedência o tempo de atraso exacta é conhecida, a fim de investigar as condições do atraso interno no ambiente de medição com esta aplicação, a exactidão do tempo de atraso calculado a partir dos dados de medição, provavelmente, pode ser melhorada.

* Notas

Este aplicativo não é concebido para medir rigorosamente o atraso, é uma ferramenta auxiliar apenas para estimar a extensão do atraso simples.

Este aplicativo é bom em aplicações para estimar o atraso relativo.

ex1) que monitoram dos mais atraso?

ex2) Quando você altera o modo de exibição, ou atraso do monitor para aumentar ou diminuir?

EX3) Se o atraso for causado pelo uso do Comutador HDMI?

Devido aos seguintes fatores, o valor de medição que é estimado por esta aplicação pode ser diferente do atraso real.

- Atraso que ocorre quando a geração do sinal de saída no terminal de HDMI.

- quadros perdidos que ocorre quando a geração de sinal de saída HDMI no terminal.

- Desvio devido à diferença da taxa de atualização do terminal e do LCD.

- Repetição do quadro no modo Guess.

Este aplicativo não garante nada em sua medição em tudo.
