Simple Delay Checker

* نحوه استفاده از

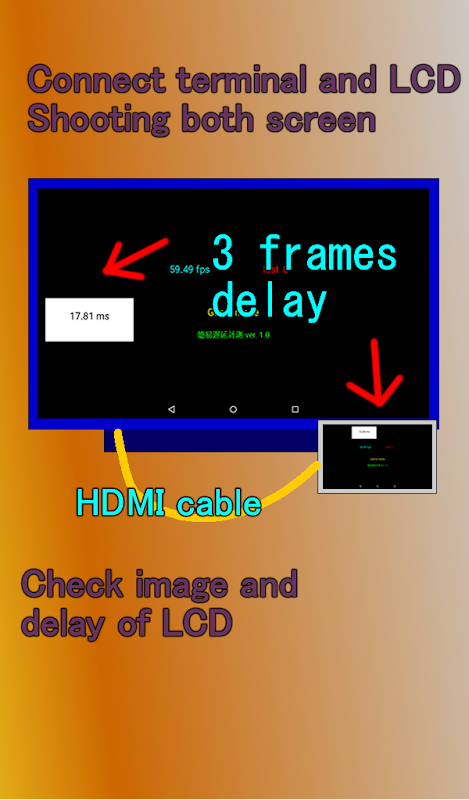

1. ترمینال و ال سی دی با یک کابل HDMI، و شروع به برنامه است.

2. تیراندازی روی صفحه نمایش ال سی دی و صفحه نمایش از ترمینال در همان عکس توسط دوربین های دیجیتال و غیره

3. با شمارش جابجایی قاب بر روی تصویر، شما می توانید قاب تاخیر در ال سی دی برآورد.

* تجهیزات مورد نیاز

- یک ترمینال آندروید با عملکرد خروجی HDMI.

- کابل HDMI.

- ال سی دی را که می خواهید برای اندازه گیری.

- دستگاه های تصویربرداری مانند دوربین های دیجیتال.

* صفحه نمایش و اصل

[سفید میدان نشانگر]

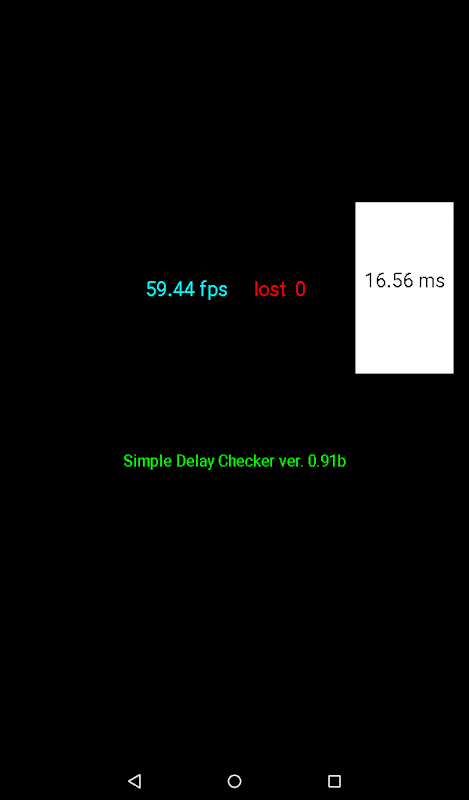

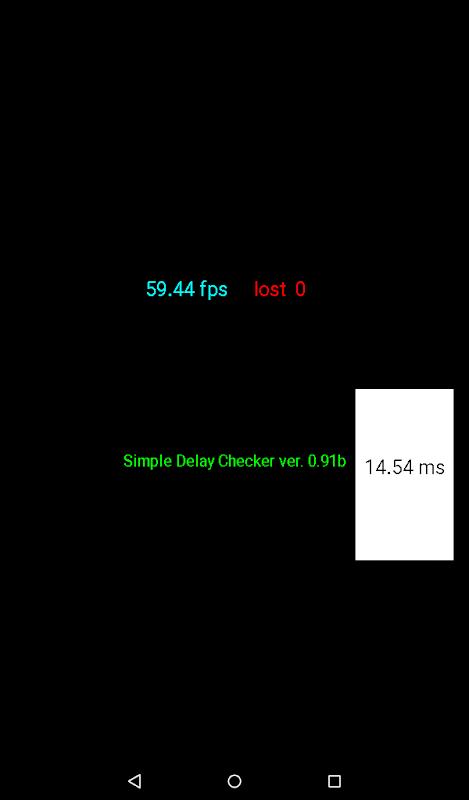

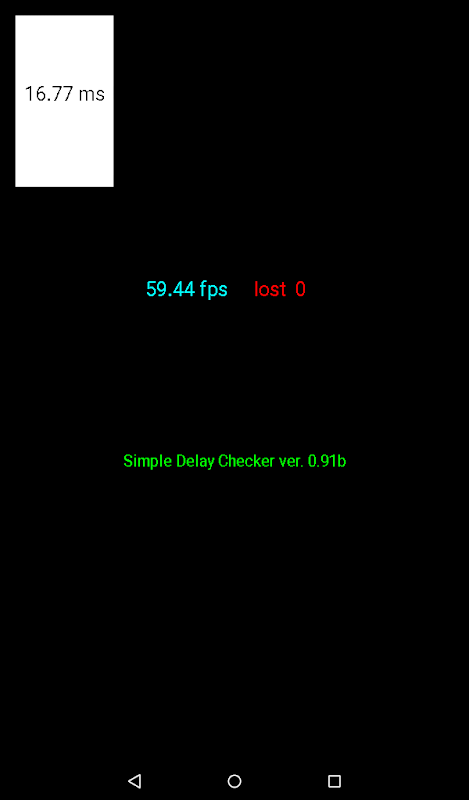

- 12 نشانگر مربع سفید دفع اطراف صفحه نمایش، به ترتیب در جهت عقربه های ساعت برای هر فریم (5 دور در 60 فریم) نمایش داده شود.

- اگر تاخیر صفر در ال سی دی است، شما یک نشانگر مربع در همان موقعیت به عنوان صفحه نمایش از ترمینال را ببینید. در صورتی که برای تاخیر وجود دارد، نشانگر مربع خواهد شد و در موقعیت با تاخیر نمایش داده شود. تیراندازی روی صفحه نمایش ال سی دی و صفحه نمایش از ترمینال در همان عکس، و با شمارش جابجایی از قاب بر روی تصویر، شما می توانید قاب تاخیر در ال سی دی برآورد.

- تعداد نمایش داده شده در نشانگر مربع زمان پردازش داخلی است. در واقع، آن زمان مسدود کردن از چند بافر است. کمتر از آن ندارد مهم وجود دارد.

نرخ فریم [

- نرخ فریم خواهد شد به رنگ آبی در سمت چپ وسط صفحه نمایش داده می شود.

- در واقع آن را با نرخ تجدید ترمینال کار می کند.

- به سادگی، هماهنگ سازی انجام می شود، با استفاده از مسدود کردن بافر SurfaceView.

- وقتی ترمینال نمی توانید به روز رسانی نقاشی در نرخ تجدید یا غلط ارزش نرخ تجدید می گرداند، این برنامه با یک حالت حدس کار می کند. برنامه نشان می دهد "*" علامت در فریم در ثانیه، و کار می کند در بالاترین نرخ فریم طراحی امکان پذیر است. در این مورد، برنامه ممکن است همان قاب را جلب کند.

[فراموشی تعداد فریم]

- از دست رفته تعداد فریم در هر 60 فریم را به رنگ قرمز در سمت راست وسط صفحه نمایش داده می شود.

- ترمینال تنظیمات کم و یا GC باعث قاب فراموش کرده اید. در این صورت، از موقعیت صفحه نمایش نشانگر مربع پرش، اندازه گیری تاخیر ممکن است در قضاوت تصویر است.

[نمایش متن]

- متن ورودی را می توان در زرد رنگ در مرکز صفحه نمایش داده می شود.

- با وارد تنظیمات حالت نام و غیره از مانیتور و نمایش آن، سردرگمی می توان در زمان تایید ویدئو بعد جلوگیری کرد.

- متن را می توان از تنظیمات آیتم از منو گزینه وارد شده است.

* نکته ها

- ترمینال عملکرد بالاتر توصیه می شود.

- سریع تر تجهیزات تیراندازی سرعت شاتر توصیه می شود.

- در اصل، زمان تاخیر که می تواند از یکی از تصویر به عنوان خوانده شده خواهد بود انتگرال چندگانه، از مجموع 1 قاب. بنابراین، به منظور افزایش دقت برآورد از تاخیر، پردازش آماری به مدیر تعداد زیادی از داده ها. ما در بر روش بررسی فیلم ویدئو در قاب های قاب توصیه خواهد کرد.

سابق) لطفا 10 عکس فیلم گرفته را بررسی کند. اگر 7 عکس از تاخیر 1 قاب، 2 عکس از 2 تاخیر فریم و 1 شات از 1 فریم تاخیر وجود دارد، تاخیر به طور متوسط ​​1.4 فریم برآورد شده است.

- با استفاده از ال سی دی در زمان تاخیر دقیق به منظور بررسی شرایط تاخیر داخلی در محیط اندازه گیری با استفاده از این برنامه شناخته شده است، دقت و صحت زمان تاخیر برآورد از داده های اندازه گیری احتمالا می تواند بهبود یافته است.

* یادداشت

این برنامه در نظر گرفته به شدت اندازه گیری تاخیر، آن را یک ابزار کمکی برای برآورد میزان تاخیر ساده است.

این برنامه خوب است در برنامه های کاربردی برای تخمین تاخیر نسبی.

EX1) که نظارت بر تاخیر بیشتر؟

EX2) هنگامی که شما حالت صفحه نمایش، و یا تاخیر از مانیتور به افزایش یا کاهش را تغییر دهید؟

EX3) این که آیا تاخیر با استفاده از HDMI Switcher به ایجاد می شود؟

با توجه به عوامل زیر، مقدار اندازه گیری است که توسط این برنامه تخمین زده ممکن است از تاخیر واقعی متفاوت باشد.

- تاخیر که در ترمینال رخ می دهد که تولید سیگنال خروجی HDMI.

- قاب را فراموش کرده اید که وقتی رخ می دهد HDMI نسل سیگنال خروجی در ترمینال.

- انحراف با توجه به تفاوت نرخ تجدید ترمینال و ال سی دی.

- تکرار قاب در حالت حدس بزنید.

این برنامه هر چیزی را در اندازه گیری خود را تضمین نمی کند.
