Simple Delay Checker

* كيف تستعمل

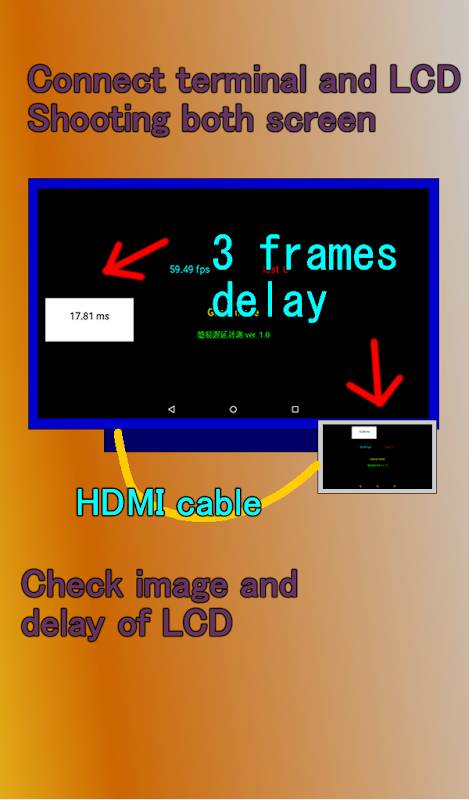

1. قم بتوصيل محطة وشاشات الكريستال السائل مع كابل HDMI، والبدء في التطبيق.

2. إطلاق النار على شاشة LCD وشاشة محطة في نفس الصورة بواسطة كاميرا رقمية الخ.

3. عن طريق عد تشريد الإطار على الصورة، يمكنك تقدير إطار تأخير من شاشات الكريستال السائل.

* المعدات المطلوبة

- محطة الروبوت مع وظيفة الإخراج HDMI.

- كابل HDMI.

- شاشات الكريستال السائل الذي تريد قياس.

- أجهزة التصوير مثل الكاميرات الرقمية.

* الشاشة والمبدأ

[الأبيض ساحة ماركر]

- 12 أبيض علامات مربع التخلص حول الشاشة، يتم عرض بالتتابع في اتجاه عقارب الساعة لكل إطار (5 لفات في 60 لقطة).

- إذا كان التأخير هو صفر على شاشات الكريستال السائل، وسوف ترى علامة مربع في نفس الموقف شاشة المحطة. إذا كان هناك تأخير، سيتم عرض علامة مربع على موقف تأخير. اطلاق النار على شاشة LCD وشاشة محطة في نفس الصورة، وعن طريق حساب تشريد الإطار على الصورة، يمكنك تقدير إطار تأخير من شاشات الكريستال السائل.

- عدد المعروضة في علامة مربع هو وقت المعالجة الداخلية. في الواقع، هذه هي المرة حجب متعددة التخزين المؤقت. ليس هناك أقل أهمية.

[معدل الاطار]

- سيتم عرض معدل الإطار باللون الأزرق في الجانب الأيسر الأوسط من الشاشة.

- في الأساس يعمل مع معدل تحديث المحطة.

- ببساطة، يتم تنفيذ التزامن، من خلال الاستفادة من حجب العازلة SurfaceView.

- عندما لا يمكن تحديث محطة رسم في معدل التحديث أو بإرجاع قيمة معدل التحديث خاطئة، التطبيق يعمل مع وضع تخمين. التطبيق يظهر "*" علامة على إطارا في الثانية، ويعمل على أعلى معدل الإطار الممكن الرسم. في هذه الحالة، التطبيق قد رسم الإطار نفسه.

[عدد الإطار فقدت]

- سيتم عرض فقدت العد إطار في 60 لقطة في الحمراء في الوسط إلى اليمين من الشاشة.

- منخفضة محطة المواصفات أو GC يسبب فقدت الإطار. في هذه الحالة، لأن موضع العرض من علامة مربع وتخطي، قد تتأثر قياس التأخير في حكم الصورة.

[عرض النص]

- إدخال النص يمكن عرضها باللون الأصفر في منتصف الشاشة.

- عن طريق إدخال اسم إعداد وضع الخ من الشاشة وعرضها، والارتباك يمكن منعها في وقت يؤكد الفيديو في وقت لاحق.

- النص يمكن إدخالها من هذا البند وضع قائمة الخيارات.

* نقاط

- ينصح أعلى محطة الأداء.

- ينصح أسرع المعدات اطلاق النار سرعة مصراع الكاميرا.

- من حيث المبدأ، وتأخير الوقت والتي يمكن قراءتها من واحد من الصورة سوف تكون متعددة لا يتجزأ من 1 الإطار. ولذلك، من أجل زيادة دقة تقدير التأخير، يرجى المعالجة الإحصائية لعدد كبير من البيانات. وسوف نوصي تقنية للتحقيق في فيلم الفيديو في الإطار حسب الإطار.

السابق) يرجى فحص 10 طلقات الفيديو الملتقط. إذا كان هناك 7 طلقات من تأخير 1 الإطار، 2 قطات من 2 إطار تأخير، و 1 طلقة من 1 إطار تأخير، ويقدر تأخير إلى متوسط ​​1.4 الإطار.

- استخدام شاشات الكريستال السائل مقدما تأخير الوقت المحدد هو معروف من أجل التحقيق في ظروف تأخير الداخلية في بيئة القياس باستخدام هذا التطبيق، ودقة الوقت تأخير المقدرة من بيانات القياس ربما يمكن تحسينها.

* الملاحظات

وليس المقصود هذا التطبيق لقياس بدقة تأخير، وهو أداة مساعدة لتقدير فقط مدى تأخير بسيط.

هذا التطبيق هو جيد في التطبيقات لتقدير التأخير النسبي.

EX1) أي رصد لمزيد من التأخير؟

EX2) عند تغيير وضع العرض، أو تأخير من الشاشة إلى زيادة أو نقصان؟

EX3) ما إذا كان سبب التأخير من استخدام الجلاد HDMI؟

ويرجع ذلك إلى العوامل التالية قد تختلف قيمة القياس التي يقدر هذا التطبيق من التأخير الفعلي.

- التأخير الذي يحدث عند الجيل إشارة خرج HDMI في المحطة.

- إطارات المفقود الذي يحدث عندما HDMI الجيل إشارة خرج في المحطة.

- الانحراف بسبب اختلاف معدل التحديث من محطة وشاشات الكريستال السائل.

- تكرار الإطار في وضع تخمين.

هذا التطبيق لا يضمن أي شيء في القياس الخاصة بك على الإطلاق.
