Electronic Circuit Calculation

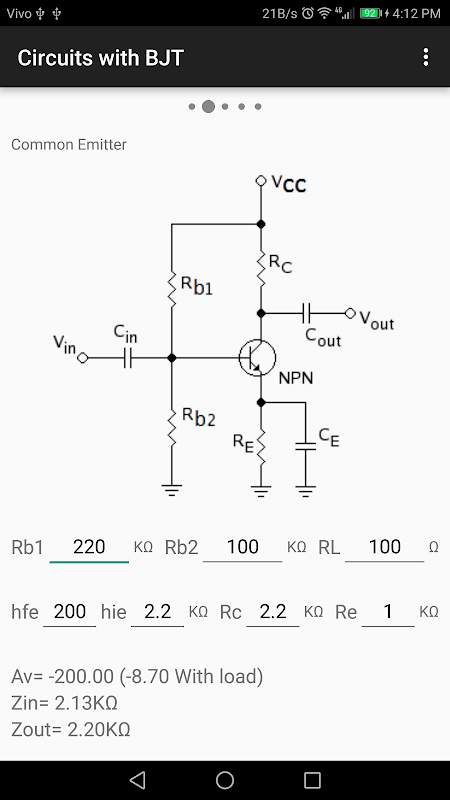

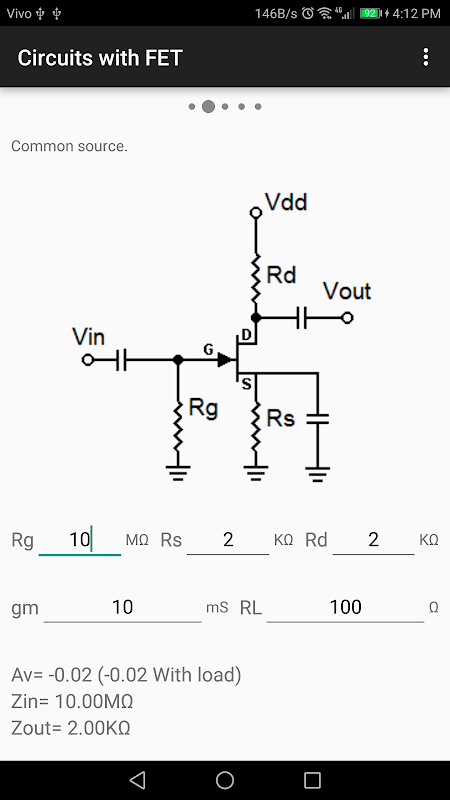

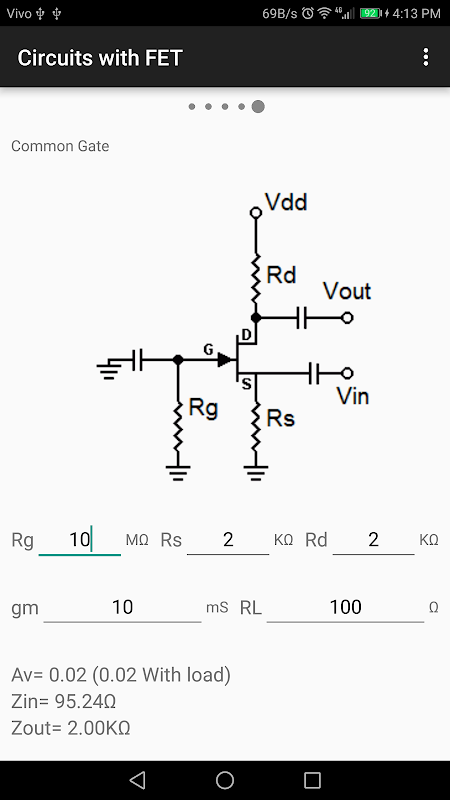

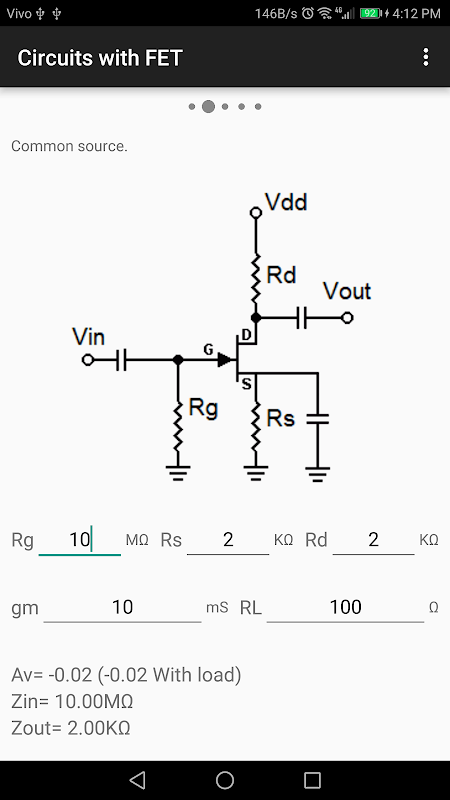

Unter Verwendung des vereinfachten H Modell und der FET-Transkonduktanz-Modell berechnet diese Anwendung die Spannungsverstärkung (Av), Eingangsimpedanz (Zin) und der Ausgangsimpedanz (Zout) des gemeinsamen Emitterwechselstromkreise, gemeinsamen Emitter ohne Bypass, gemeinsamen Kollektor, gemeinsame Basis, gemeinsame Quelle, gemeinsame Quelle ohne Bypass, gemeinsamen Drain- und gemeinsame Gate.

Die Berechnung in AC verwendet vereinfachte Modelle für kleine Signale.

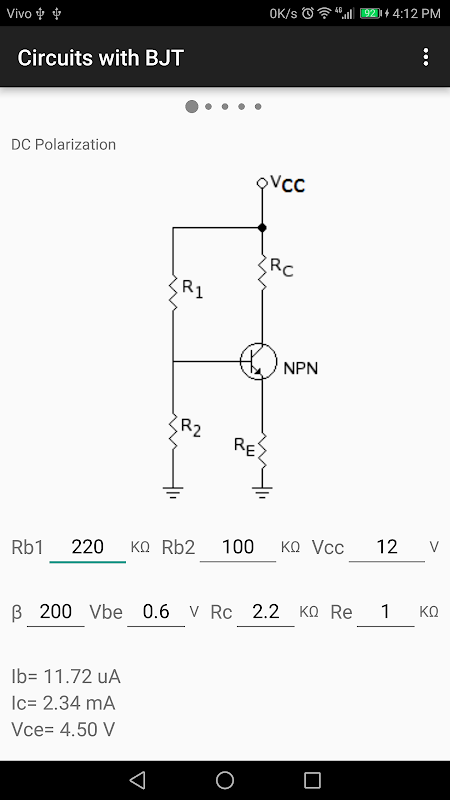

Die DC-Berechnung für BJTs erfolgt mit IC = BETA * IB und für FETs die DC-Berechnung wird mit der Shockley-Gleichung durchgeführt.

Auch hat Modul zur Berechnung des Farbcode von Widerständen.
