Electronic Circuit Calculation

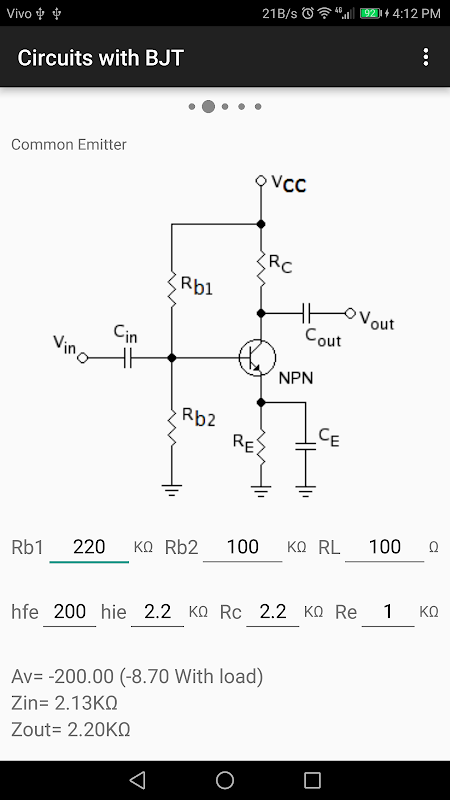

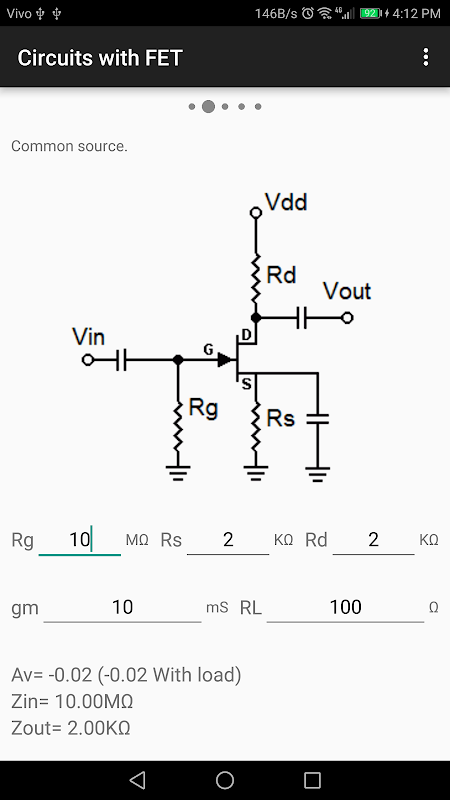

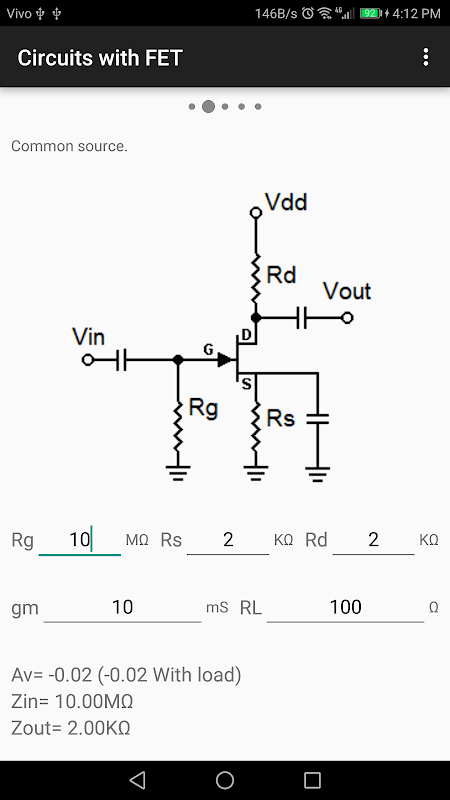

En utilisant le modèle H simplifié et le modèle de transconductance à effet de champ, cette application calcule le gain en tension (Av), l'impédance d'entrée (Zin) et de l'impédance de sortie (Zout) de l'émetteur commun des circuits à courant alternatif, émetteur commun sans dérivation, à collecteur commun, la base commune, source commune, la source commune sans dérivation, drain commun et grille commune.

Le calcul AC utilise des modèles simplifiés pour les petits signaux.

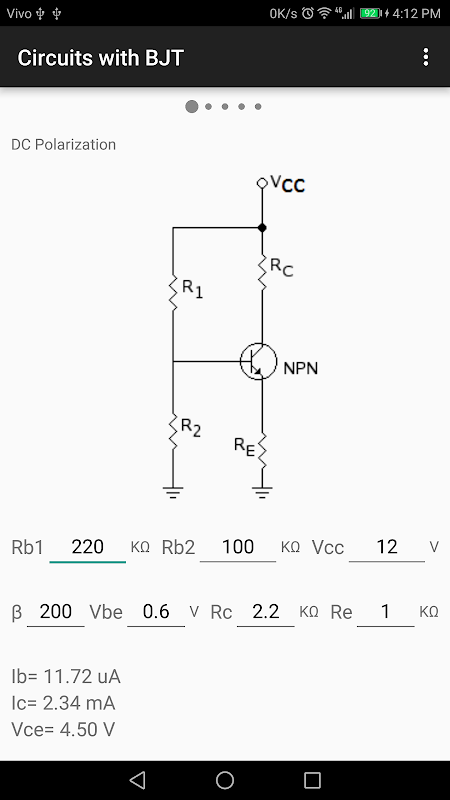

Le calcul DC pour BJT est effectuée en utilisant IC = BETA * IB et pour le calcul des FET à courant continu est effectuée en utilisant l'équation de Shockley.

A également module de calcul de code de couleur de résistances.
