Electronic Circuit Calculation

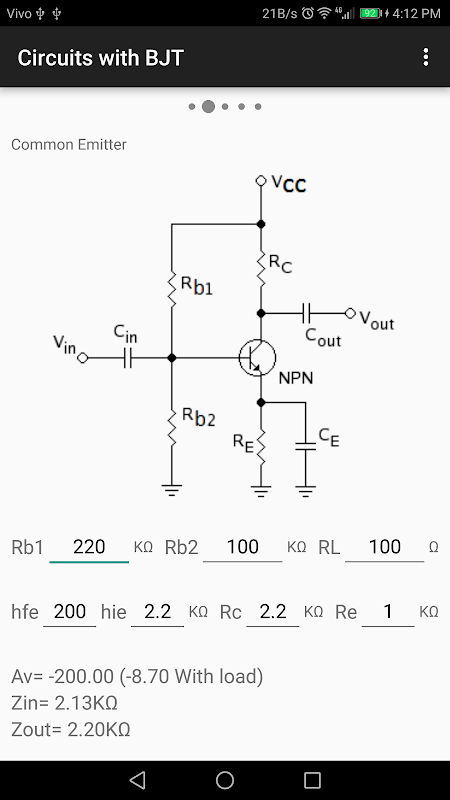

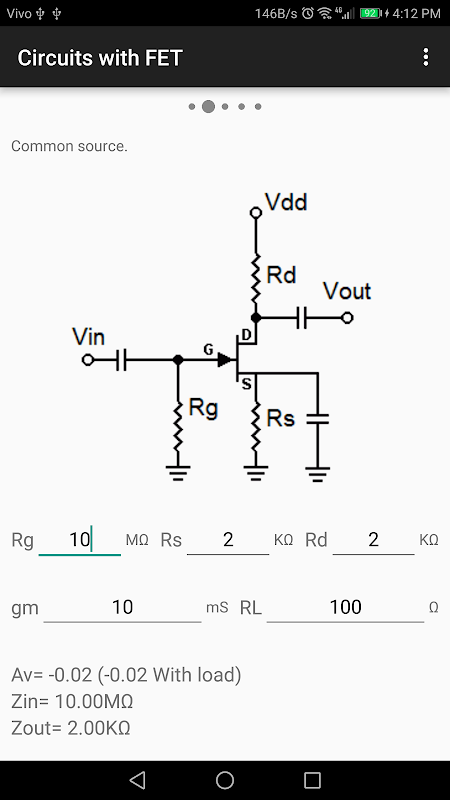

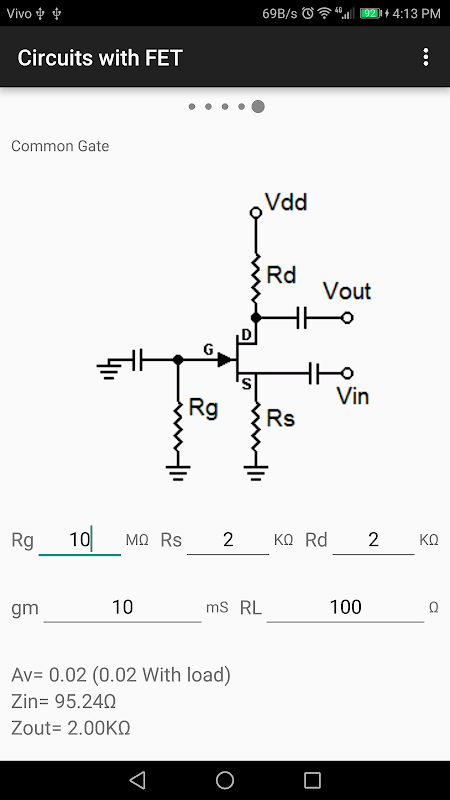

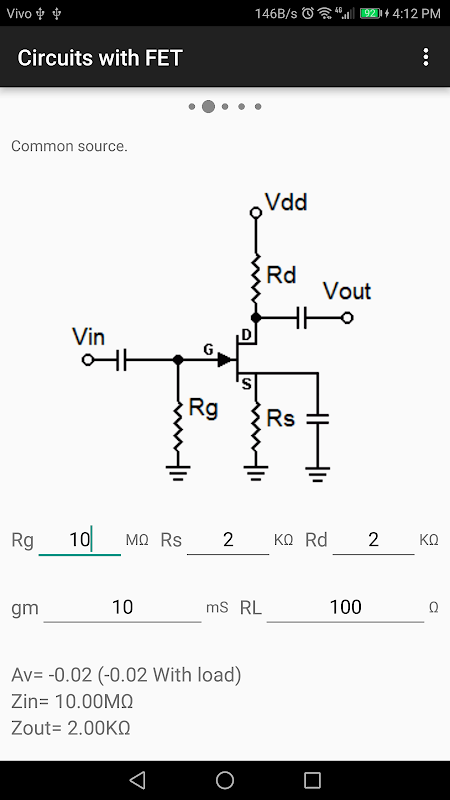

Met het vereenvoudigde H model en de FET transconductantie model, deze applicatie berekent de spanningsversterking (Av), ingangsimpedantie (Zin) en uitgangsimpedantie (Zout) van de gemeenschappelijke emitter AC schakelingen gemeenschappelijke emitter zonder bypass, gemeenschappelijke collector, gemeenschappelijke basis, gemeenschappelijke bron, gemeenschappelijke bron zonder bypass, geaarde drain gemeenschappelijke poort.

De berekening in AC maakt gebruik van vereenvoudigde modellen voor kleine signalen.

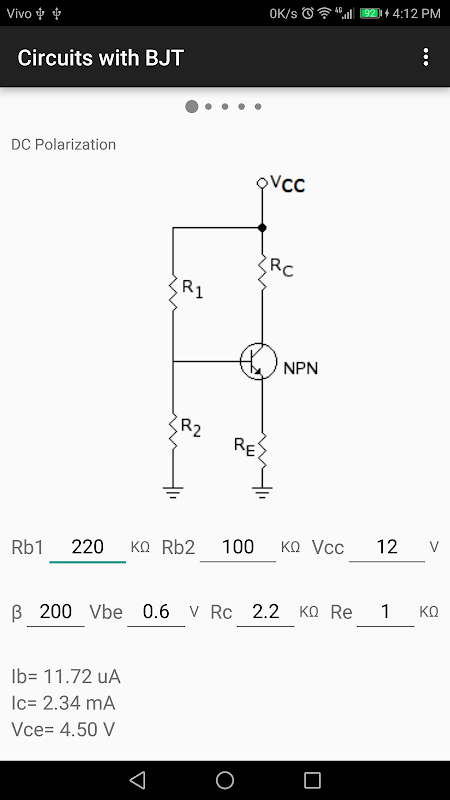

De DC berekening van BJTs gebeurt met IC = BETA * IB en FET DC berekening is uitgevoerd met de Shockley vergelijking.

Ook voor het berekenen kleurcode weerstanden.
