FADU F-Stop Enlarger Timer

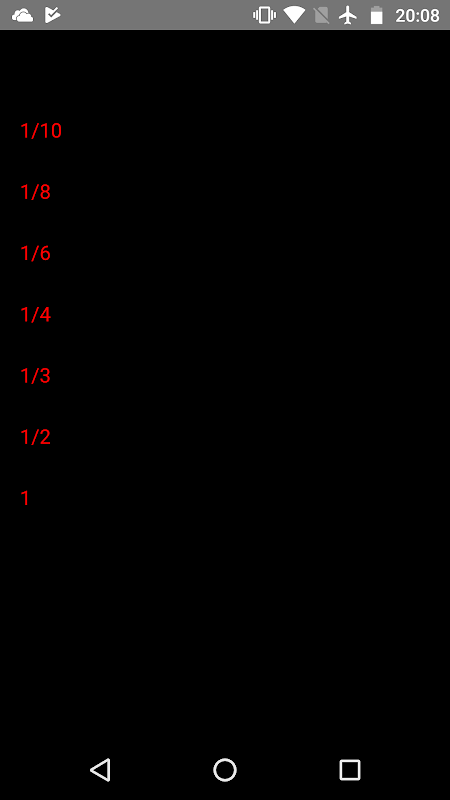

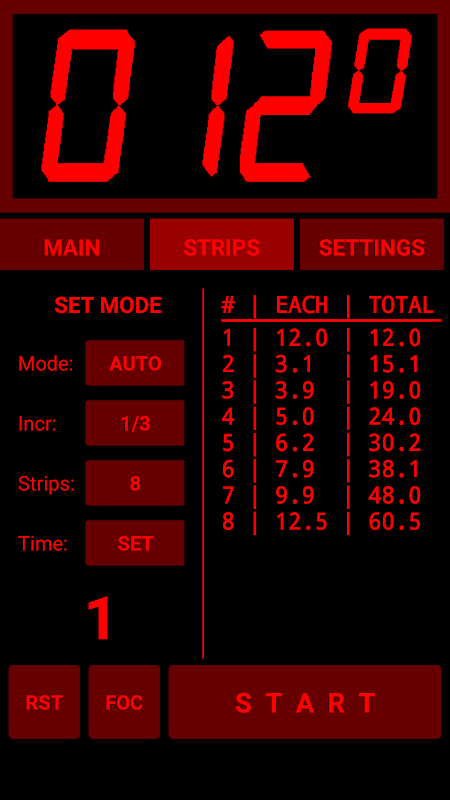

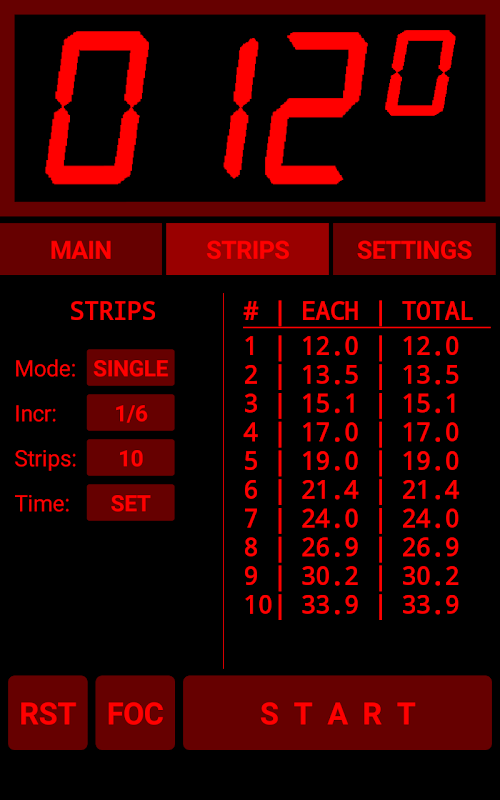

Der FADU F-Stop-Vergrößerungs-Timer ist ein Vergrößerungs-Timer, der optional einen WiFi-Smart-Schalter oder ein Relaismodul ansteuern kann, um die Lampe des Vergrößerers ein- und auszuschalten. Es verfügt über Einstellungen für das Blenden-Timing für Einzelbelichtungen oder Teststreifen, einschließlich eines Modus mit Audio-Hinweisen für diejenigen, die die Vergrößerungslampe manuell umschalten.

Bemerkenswert für Version 1.5 ist die Möglichkeit, Sonoff Basic R3- und Mini-Geräte im DIY-Modus zu verwenden, ohne dass die Firmware neu programmiert werden muss. Sie sollten verpackt sein und eine geeignete Zugentlastung des Kabels sowie eine angemessene Erdungs- / Erdungskontinuität aufweisen.

Der kostenlose und Open Source-Quellcode ist auf GitHub verfügbar (https://github.com/filmanddarkroom/FADU_Timer). Benutzeranweisungen und Details zu den verschiedenen Wi-Fi-Switching-Schnittstellen finden Sie auch im Handbuch auf GitHub.

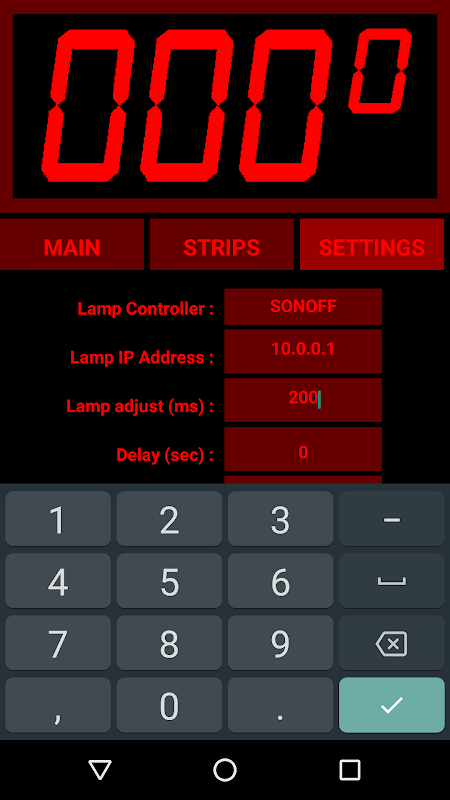

Der Timer kann als eigenständiger Timer zur Berechnung des Blendenzeitpunkts für das manuelle Ein- und Ausschalten des Vergrößerungsgeräts verwendet werden. Er kann jedoch auch zum Umschalten der Vergrößerungslampe über einen allgemein erhältlichen WiFi-Smart-Schalter (Sonoff Basic, Mini, S20) verwendet werden oder S26 usw.). Der Basic R3 und der Mini können ohne Neuprogrammierung verwendet werden, aber der S20 und der S26 müssen ihre Firmware ändern. Alternativ kann ein LCF-Relaiskartenmodul von LC Technologies verwendet werden, ohne dass eine Neuprogrammierung erforderlich ist. Da es sich jedoch um ein bloßes Leiterplattenmodul handelt, sind ein Gehäuse und eine 5-V-Stromversorgung erforderlich. Die LC Tech-Karte erfordert keine Neuprogrammierung, sollte jedoch nur auf der Niederspannungsseite des Transformators / Stabilisators eines Vergrößerungsnetzteils verwendet werden, da der Hersteller die Entscheidung über das Leiterplattenlayout getroffen hat, was sie meiner Meinung nach für die Verwendung mit Netzspannungen ungeeignet macht .

Das Neuprogrammieren der Sonoff Basic- und Mini-Schalter erfordert einige Elektronikkenntnisse. Wenn Sie jedoch mit dem Arduino-System experimentiert haben, sollten keine größeren Schwierigkeiten auftreten.
