FADU F-Stop Enlarger Timer

Enlarger Timer с функциональностью синхронизации f-stop.

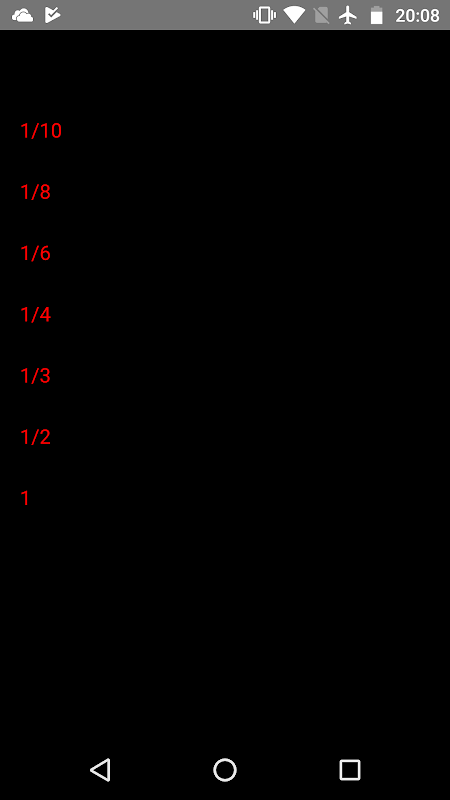

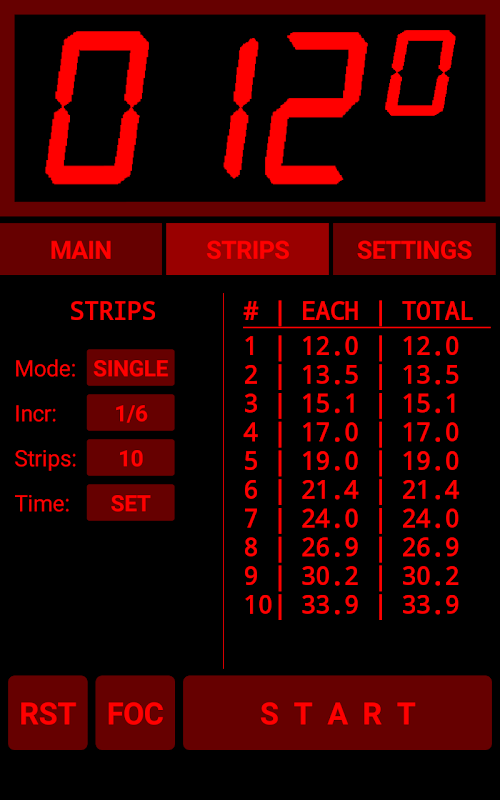

FADU F-Stop Enlarger Timer - это таймер увеличителя, который может дополнительно управлять интеллектуальным переключателем WiFi или релейным модулем для включения и выключения лампы увеличителя. Он имеет регулировку времени диафрагмы либо для однократной экспозиции, либо для тест-полосок, включая режим со звуковыми сигналами, предназначенный для тех, кто будет переключать лампу увеличителя вручную.

Следует отметить, что для версии 1.5 можно использовать устройства Sonoff Basic R3 и Mini в режиме DIY без необходимости перепрограммировать их прошивку. Они должны быть упакованы в коробку, и должны поддерживаться подходящие устройства для разгрузки натяжения кабеля и непрерывность заземления.

Исходный код бесплатный и открытый, исходный код доступен на GitHub (https://github.com/filmanddarkroom/FADU_Timer). Инструкции для пользователя и подробные сведения о различных интерфейсах коммутации Wi-Fi также есть в руководстве на GitHub.

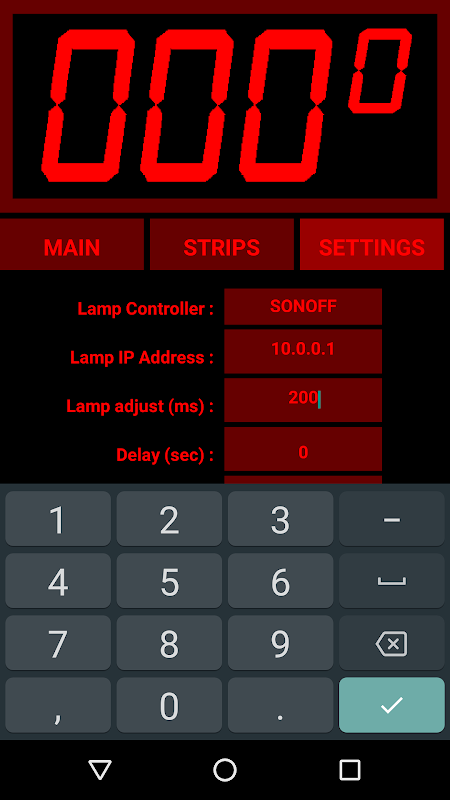

Таймер можно использовать в качестве автономного таймера для расчета времени диафрагмы для ручного включения / выключения увеличителя, но также можно использовать для переключения лампы увеличителя с помощью общедоступного интеллектуального переключателя WiFi (Sonoff Basic, Mini, S20 или S26 и т. д.). Basic R3 и Mini можно использовать без перепрограммирования, но для S20 и S26 потребуется изменить их прошивку. В качестве альтернативы можно использовать модуль релейной платы WiFi LC Technologies без необходимости перепрограммирования, но, поскольку это пустой модуль печатной платы, для него потребуется корпус и источник питания 5 В. Плата LC Tech не требует перепрограммирования, ее следует использовать только на стороне низкого напряжения трансформатора / стабилизатора блока питания увеличителя из-за неправильных решений по компоновке печатной платы, сделанных производителем, что, по моему мнению, непригодно для использования с сетевым напряжением .

Перепрограммирование переключателей Sonoff Basic и Mini требует определенных знаний в области электроники, но если вы экспериментировали с системой Arduino, это не должно вызвать каких-либо серьезных трудностей.
