FADU F-Stop Enlarger Timer

Vergroter-timer met f-stop-timingfunctie.

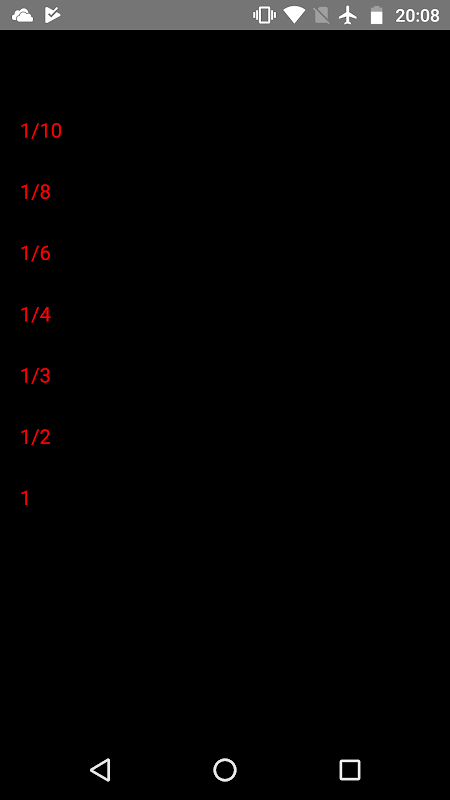

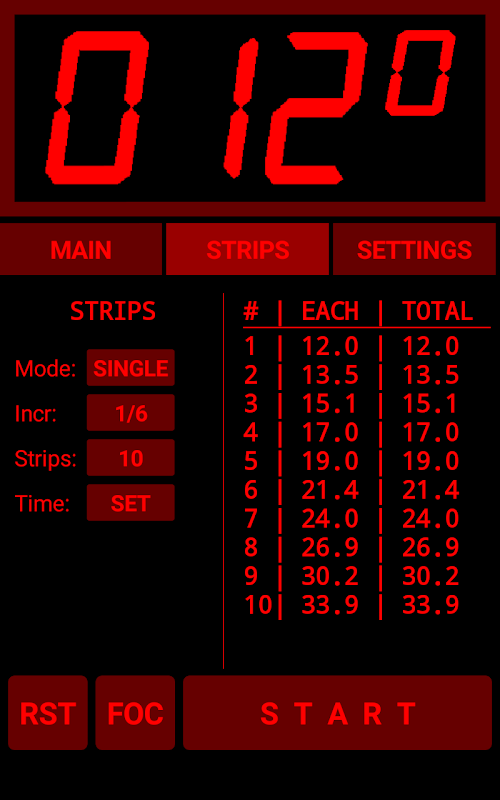

De FADU F-Stop Enlarger Timer is een vergrotertimer die optioneel een slimme wifi-schakelaar of relaismodule kan aansturen om de lamp van de vergroter aan en uit te schakelen. Het heeft f-stop-timingaanpassingen voor enkelvoudige belichtingen of teststrips, inclusief een modus met audiosignalen die zijn ontworpen voor degenen die de vergrotingslamp handmatig zullen schakelen.

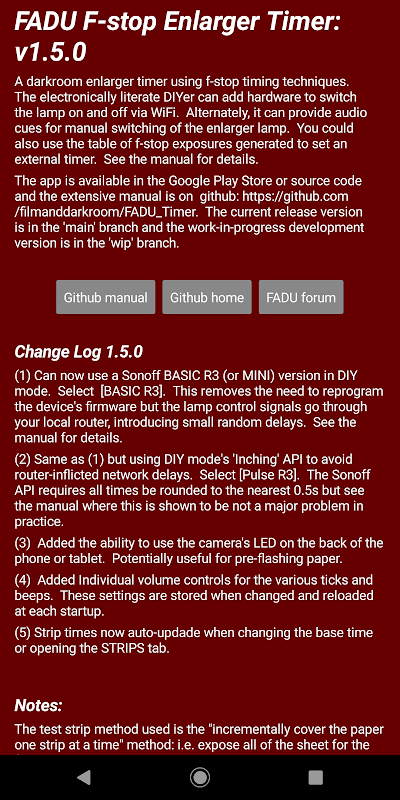

Van belang voor versie 1.5 is de mogelijkheid om Sonoff Basic R3- en Mini-apparaten in doe-het-zelf-modus te gebruiken zonder de firmware te herprogrammeren. Ze moeten omkaderd zijn en er moet een geschikte trekontlasting voor de kabel en de continuïteit van de aarde / aarde worden gehandhaafd, indien van toepassing.

Gratis en open source, de broncode is beschikbaar op GitHub (https://github.com/filmanddarkroom/FADU_Timer). Gebruikersinstructies en details van de verschillende Wi-Fi-schakelinterfaces staan ​​ook in de handleiding op GitHub.

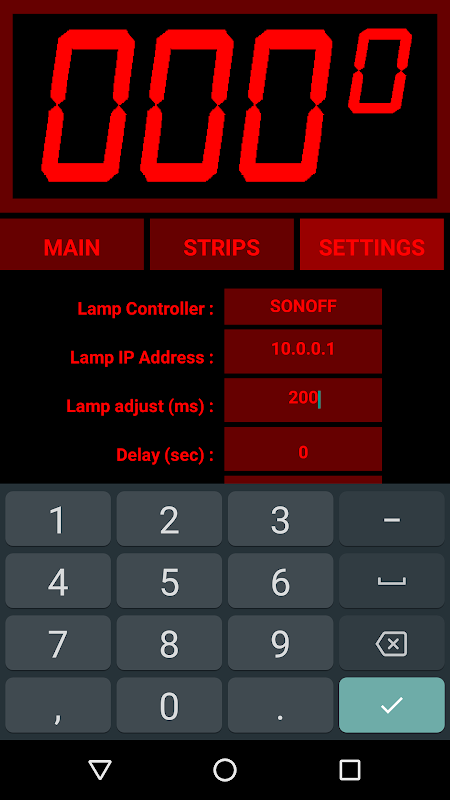

De timer kan worden gebruikt als een stand-alone timer om de f-stop-timing te berekenen voor het handmatig in- / uitschakelen van de vergroter, maar kan ook worden gebruikt om de vergroterlamp te schakelen via een algemeen verkrijgbare slimme wifi-schakelaar (Sonoff Basic, Mini, S20 of S26 enz.). De Basic R3 en Mini kunnen worden gebruikt zonder herprogrammering, maar voor de S20 en S26 moet hun firmware worden gewijzigd. Als alternatief kan een LC Technologies WiFi-relaismodule worden gebruikt zonder herprogrammering, maar aangezien het een kale printmodule is, heeft deze een behuizing en een 5V-voeding nodig. Het LC Tech-bord hoeft niet opnieuw te worden geprogrammeerd, maar mag alleen worden gebruikt aan de laagspanningszijde van de transformator / stabilisator van een vergrotende voeding vanwege slechte beslissingen over de lay-out van de printplaat door de fabrikant, waardoor het naar mijn mening ongeschikt is voor gebruik met netspanningen .

Het herprogrammeren van de Sonoff Basic- en Mini-schakelaars vereist enige kennis van elektronica, maar als je met het Arduino-systeem hebt geëxperimenteerd, zou dit geen grote problemen moeten opleveren.
